LiSE®: Das sichere und energieeffiziente System zur Rauchdetektion, Rauchableitung und Lüftung in Aufzugsschächten
Aufzugsschächte müssen belüftet werden, daher haben viele Fahrschächte noch immer eine permanente Öffnung. Das führt neben unangenehmer Zugluft im Inneren zu einem hohen Energieverlust, hohem Energieverbrauch und steigenden Energiekosten.
Unser wirtschaftliches Aufzugsschachtentrauchungs-System LiSE® arbeitet mit einer geschlossenen Rauchabzugsöffnung, die mittels Detektion durch automatische oder manuelle Melder geöffnet wird. Die Öffnung wird nur im Bedarfsfall - zur kontrollierten Lüftung oder im Brandfall für den Rauch- und Wärmeabzug - geöffnet. So werden unnötige Energie- und Wärmeverluste vermieden.
Aufzugsschachtentrauchung
Kingspan STG GmbH
Feuchte-Sensor FS-3095
Mit Sollwertsteller +5 °C bis +30 °C.Technische DatenAusführung AufputzSchaltkontakt: 1 WechslerMaße (H x B x T): 70 x 70 x 26 mmErforderliche Zuleitung: 2 x 2 x 0,8 mm² (bei 24 V DC), 4 x 1,5 mm² inkl. PE (bei 230 V AC)Ausführung UnterputzMit Sollwertsteller 30–95 % relative FeuchtigkeitSchaltkontakt: 1 WechslerMaße (H x B x T): 75 x 75 x 25,5 mmFarbe: WeißErforderliche Zuleitung: 2 x 2 x 0,8 mm² (bei 24 V), 4 x 1,5 mm² inkl. PE (bei 230 V)
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Lüftungstaster LTA 25
Technische Daten
Erforderl. Zuleitung: 2 x 2 x 0,8 mm²
Abmessungen: AP: 81 x 81 x 51 mm, UP: 81 x 81 x 7mm
Mit Sichtanzeige "AUF"
Einsetzbar für Steuerzentralen TRZ Plus 2A,TRZ Plus Comfort, Kompaktzentrale 4 A bzw. 8 A, Modulzentralen MZ2 + MZ3 und Easy-Connect
Hinweis: Maximal 10 Lüftungstaster parallel schaltbar.
Für Preise hier Anmelden/Registrieren
NEU !
Kingspan STG GmbH
RWA Bedienstelle RBH/3A VdS
Die RWA-Bedienstelle RBH/3A/SU/VdS ist eine manuelle Auslöseeinheit zur sicheren Steuerung von Rauch- und Wärmeabzugsanlagen (RWA) im Brandfall. Sie ist VdS-zertifiziert und erfüllt höchste Sicherheitsanforderungen gemäß geltenden Normen und Richtlinien.
Vorteile / Merkmale
ABS-Gehäuse in Flachbauweise nach DIN 14655 für die Innenmontage
Mit verdeckter Schließtaste „RWA ZU“
Inkl. Schlüssel und Serviceschild „Außer Betrieb”
Als RBH/3A/SU/VdS auch mit Summer lieferbar
Mit Funktionstasten „RWA AUF“ und „RWA ZU“
Mit LED-Anzeige „RWA AUF“, „Betrieb“, „Störung“
VdS-zugelassen
Technische Daten
Betriebsspannung: 24 V DC (+15 % /+25 %)
Erforderliche Zuleitung: 4 x 2 x 0,8 mm²
Maße (L x B x H): 125 x 36 x 125 mm
Umgebungstemperatur -5 °C bis +40 °C
Schutzart: IP 40
VdS-Anerkennung: G501003
Gehäuse: ABS Kunststoff
Farbe: Orange
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Streulicht-Rauchmelder MSD 523 E mit Sockel
Die automatische Rauchdetektion erfolgt durch im Liftschacht angeordnete punktförmige Rauchmelder gemäß EN 54-7 und VdS 2504. Der MSD 523-E wurde speziell für die Anwendung im Liftschacht entwickelt. Er sichert die aktive Brandfrüherkennung im Aufzugsschacht.
Merkmale:
Sonderausführung mit Sockel
Technische Daten:
Betriebsspannung: 18 V DC bis 30 V DC
Meldekriterium: Stromerhöhung, 2-Leiter-Technik
Überwachungsfläche: max. 120 m²
Montagehöhe: max. 16 m
Zul. Luftgeschwindigkeit: max. 20 m/s
Stromaufnahme: in Ruhe max. 120 μA, bei Alarm min. 19 mA, max. 22,5 mA
Umgebungstemperatur: –25 °C bis +60 °C
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Temperatursensorik TS-1030
Mit Sollwertsteller +5 °C bis +30 °C.
Technische Daten
Aufputz
Schaltkontakt: 1 Wechsler
Maße (H x B x T): 70 x 70 x 26 mm
Anschlüsse: 2 x 2 x 0,8 mm² (bei 24 V DC), 4 x 1,5 mm² inkl. PE (bei 230 V AC)
Unterputz
Schaltkontakt: 1 Wechsler
Maße (H x B x T): 70 x 70 x 26 mm
Anschlüsse: 2 x 2 x 0,8 mm² (bei 24 V DC), 4 x 1,5 mm² inkl. PE (bei 230 V AC)
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
TRZ Plus Comfort LiSE CE
Die akkugepufferte TRZ Plus Comfort steuert die Rauchabzugsöffnungen und regelt die Luftqualität im Aufzugsschacht sowie in der Kabine.Bei Rauchdetektion wird zusätzlich eine Meldung an die Liftsteuerung gegeben. Diese steuert den Aufzug in die nächste in Fahrtrichtung liegende Haltestelle und öffnet die Türen zum Ausstieg.System mit bauaufsichtlicher Zulassung zur Rauchdetektion, Entrauchung und Be- und Entlüftung von Aufzugsschächten. Energie- und kostenoptimierte Lösung basierend auf dem Prinzip der punktförmigen Rauchmelder. LiSE arbeitet mit einer geschlossenen Rauchabzugsöffnung, die nur im Bedarfsfall manuell oder mittels Detektion durch automatische Melder zur kontrollierten natürlichen Lüftung oder zum Rauch- und Wärmeabzug geöffnet wird.
Vorteile / Merkmale
Mit bauaufsichtlicher Zulassung (DIBt Zulassung Nr. Z-78.12-247)
Zuverlässige Entrauchung der Aufzugsschächte unter Einhaltung der EnEV
Gezielte und kontrollierte Lüftung
Keine permanente Öffnung
Reduzierung von Wärmeverlusten
Energieverbrauch und CO2-Ausstoß des Gebäudes sinken deutlich
Verbesserte Luftqualität in Aufzugsschacht und Kabine
Nachhaltiger Einsatz für Klima und Umwelt
Sicherheit
Im Brandfall hat die Evakuierung der im Aufzug befindlichen Personen erste Priorität
Entspricht sämtlichen rechtlichen Anforderungen und europäischen Normen
Konformität mit Bauproduktenverordnung, Maschinenrichtlinie, Sicherheitsregeln für
Aufzüge sowie VdS Merkblatt 2895
Umfassendes, modulares Sortiment an Komponenten
Mehr Sicherheit im Gebäude
Material
Kunststoffgehäuse für Aufputz-Montage
Farbe: Orange
Anschlussmöglichkeiten
24 V DC Antriebe mit eigener Last- oder Endabschaltung mit einer gesamten Stromaufnahme von max. 2 A
10 RWA-Bedienstellen RBH/3A...
10 automatische Melder in 2-Leiter-Technik
10 externe Lüftungstaster Auf/Stop/Zu (mit oder ohne Auf-Anzeige)
24 V DC Sirene oder Blitzleuchte, max. 100 mA
je einen Anschluss zur potenzialfreien Meldung: RWA ausgelöst (Schließerkontakt) und Störung (Öffnerkontakt); 24 V / max. 0,5 A
Eingang für Wind/Regenmelder
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

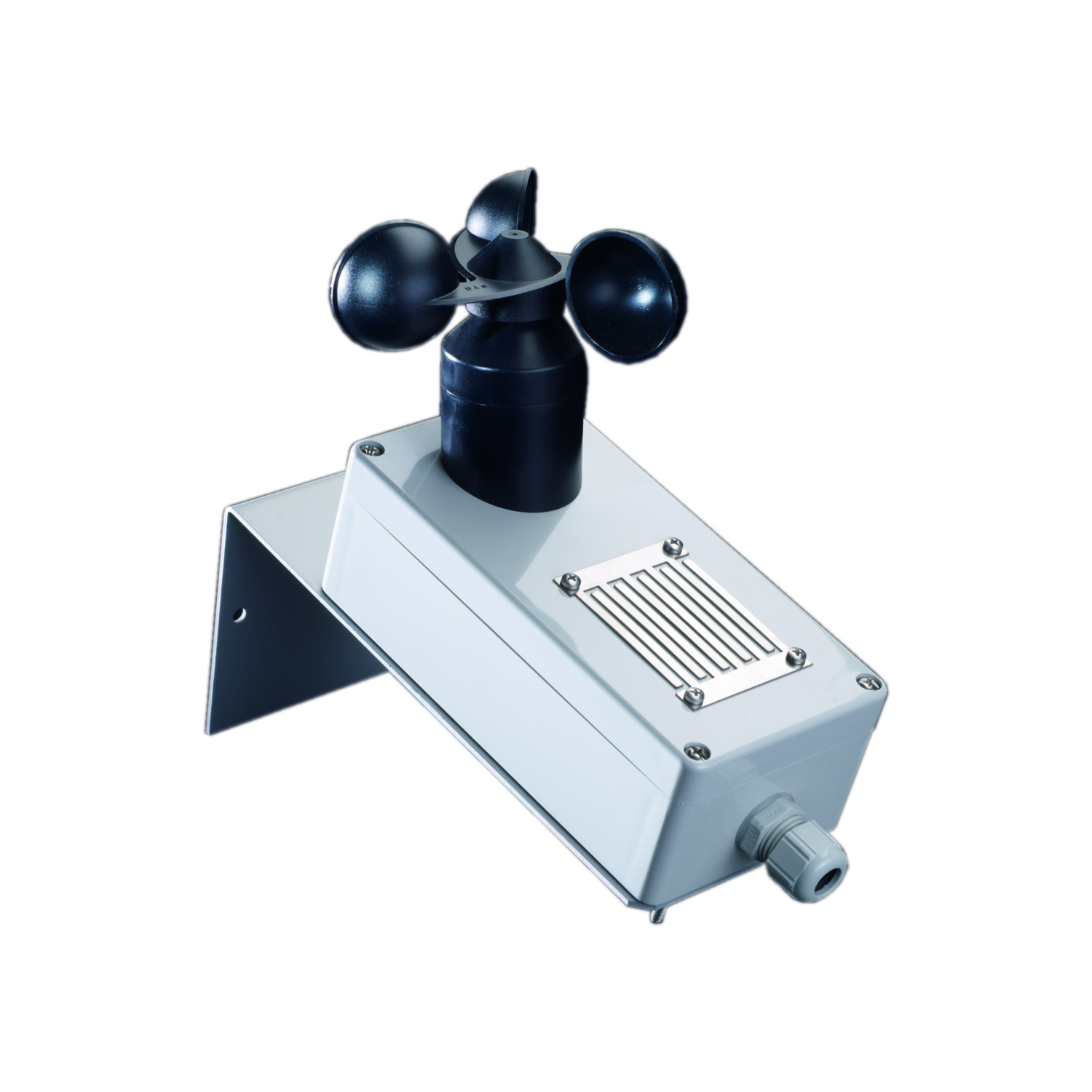

Wind- und Regenmelder WRM/2 24V
Wind- und Regenmelder WRM/2 24V zum Anschluss an 24 V DC RWA- und Lüftungszentralen und 230 V AC Wind-Regenmeldezentralen
Mit eingebauter Auswertelektronik für Wind- und Regenmeldung. Außentemperaturabhängige, beheizte Sensorfläche. Weiterleitung der Windimpulse über separaten Ausgang möglich.
Technische Daten
Versorgungsspannung: 20–30 V DC oder 20–28 V AC
Stromaufnahme: max. 110 mA
Stromaufnahme Standby: ca. 33 mA
Ausgang potenzialfreier Wechselkontakt: max. 30 V / 1 A
Anschlüsse: max. 2,5 mm²
Umgebungstemperaturbereich: –20 °C bis +60 °C
Lieferung inkl. Montagewinkel.
