Steuerungen
Kingspan STG GmbH

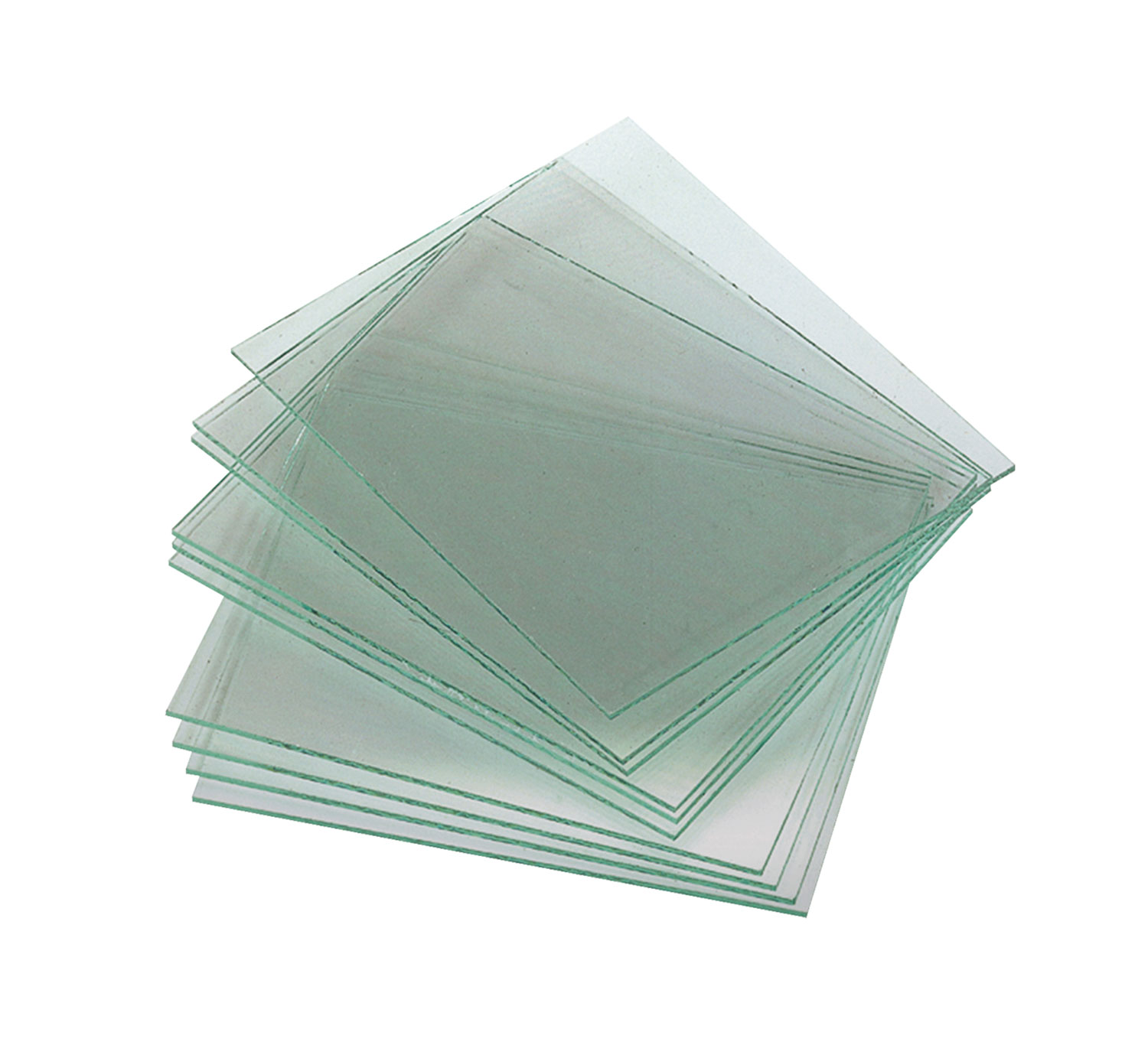

Ersatzglasscheiben EGL
Ersatzglasscheiben für RWA- und RDA-Bedienstellen RBH/3AMerkmale
Lieferung im 10er-Pack
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Ersatzplatine für Kompaktzentrale EasyConnect+ mit Beipack
Für Kompaktzentrale EasyConnect+ Eigenschaften:
2 Antriebslinien für 24 V DC Antriebe (Kanal 1 + 2). Maximale Stromabgabe 16 A pro Antriebslinie.
Gesamtstromabgabe 20 A für beide Antriebslinien zusammen.2 RWA- und Lüftungskanäle (Kanal 1 + 2), getrennt oder zusammengeschaltet verwendbar.
2 Anschlusseingänge für RWA-Taster (bis zu 10 Stück pro Anschluss), Rauchmelder (bis zu 20 Stück pro
Anschluss), Brandmeldeanlage (BMA) und Lüftungstaster (bis zu 10 Stück pro Anschluss).Weitere Anschlussmöglichkeiten für:
- Wind- / Regenmelder
- 3 x konfigurierbare potentialfreie Relaisausgänge (Default: Störung | Auslösung | Wind- / Regenmeldung)
- 1 x separater Spannungsausgang 27 V DC / 4 A (10 s)
Mit folgenden Überwachungsfunktionen:
- Leitungsüberwachung der Melderkreise (automatische Melder, RWA-Bedienstelle, BMA)
- Leitungsüberwachung der Antriebskreise in 2-Draht-Technik (Kurzschluss / Unterbrechung), wahlweise
auch in herkömmlicher 3-Draht-Technik.
- Netz- und AkkuüberwachungEinstellung der Grundkonfigurationen über integrierte DIP-Schalter z.B.:
- Lüftungshubbegrenzung, Totmannbetrieb, Lüftungsautomatik, BMA Auslösung über Schließerkontakt,
Haftmagnetfunktion.
6 Anzeigen in der Gehäusetür (Betrieb, Auslösung, Störung, Bus, Wartung, Netz 230 V).
Akkugestützter Funktionserhalt über 72 Stunden.
Zustands- und Fehlercodeanzeige über interne 2 x 7-Segmentanzeige auf der Grundplatine.
Vorbereitet für die Vernetzung mehrerer EasyConnect+ Zentralen durch den Einbau einer zusätzlichen
Netzwerkplatine (BusCard).
Lieferumfang: Grundträgerplatine EasyConnect+Beipack (6 x Aktive Endmodule, 2 x Aktive Motorendmodule, 2 x Akku-Anschlusskabel mit Brücke, 1 x Ersatzschlüssel) 10 x Befestigungsschrauben
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Ersatzplatine Kompaktzentrale 4A und 4A/M
Für Treppenraumzentrale Kompaktzentrale 4A und Kompaktzentrale 4A/M
Eigenschaften:
4 A Stromabgabe
Ohne Wartungstimer
Inklusive der Funktion “tägliches Lüften”
Eine RWA-Gruppe (RG) und zwei Lüftungsgruppen (LG)
Einstellbare Sonderfunktion
PC Service-Port-Schnittstelle für erweiterte Konfigurationsmöglichkeiten
Eingebaute Stromversorgung 230 V AC / 24 V DC
Betriebsbereitschaft bei Netzausfall
Erweiterbar durch optionale Zusatzmodule
Anschlussmöglichkeiten:
24 V DC Antriebe mit eigener Abschaltung (Lastabschaltung, Endschalter)
Gesamte Stromaufnahme aller angeschlossenen Antriebe max. 4 A
10 RWA-Bedienstellen RBH/3A (Linienabschluss über beiliegenden Endwiderstand)
10 automatische Melder in 2-Leiter-Technik, optische Rauchmelder und/oder Wärmedifferential-Melder und/oder Wärmemaximal-Melder (Linienabschluss mit aktivem Endmodul oder Endwiderstand) Werkseitig über beiliegenden Endwiderstand
10 externe Lüftungstaster AUF/STOP/ZU (z. B.: Typ LTA 25) je Lüftungsgruppe, max. zwei Lüftungsgruppen
Spannungsversorgung 24 V DC - 100 mA für einen Wind-/Regenmelder WRM 24V oder einen Regenmelder RM
Je einen Anschluss für potentialfreie Meldung RWA ausgelöst und Störung sowie Weiterleitung der Meldung Wind/Regen; Kontaktbelastung 30 V / max. 2 A
Maximal 8 Stück Slave-Zentralen kaskadierbar
Lieferumfang
1 x Ersatzplatine
1 x Beipack mit Sicherungen
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Ersatzplatine Kompaktzentrale 8A und 8A/M
Für Treppenraumzentrale Kompaktzentrale 8A und Kompaktzentrale 8A/M
Eigenschaften:
8 A Stromabgabe
Ohne Wartungstimer
Inklusive der Funktion “tägliches Lüften”
Eine RWA-Gruppe (RG) und zwei Lüftungsgruppen (LG)
Einstellbare Sonderfunktion
PC Service-Port-Schnittstelle für erweiterte Konfigurationsmöglichkeiten
Eingebaute Stromversorgung 230 V AC / 24 V DC
Betriebsbereitschaft bei Netzausfall
Erweiterbar durch optionale Zusatzmodule
Anschlussmöglichkeiten:
24 V DC Antriebe mit eigener Abschaltung (Lastabschaltung, Endschalter)
Gesamte Stromaufnahme aller angeschlossenen Antriebe max. 8 A
10 RWA-Bedienstellen RBH/3A (Linienabschluss über beiliegenden Endwiderstand)
10 automatische Melder in 2-Leiter-Technik, optische Rauchmelder und/oder Wärmedifferential-Melder und/oder Wärmemaximal-Melder (Linienabschluss mit aktivem Endmodul oder Endwiderstand) Werkseitig über beiliegenden Endwiderstand
10 externe Lüftungstaster AUF/STOP/ZU (z. B.: Typ LTA 25) je Lüftungsgruppe, max. zwei Lüftungsgruppen
Spannungsversorgung 24 V DC - 100 mA für einen Wind-/Regenmelder WRM 24V oder einen Regenmelder RM
Je einen Anschluss für potentialfreie Meldung RWA ausgelöst und Störung sowie Weiterleitung der Meldung Wind/Regen; Kontaktbelastung 30 V / max. 2 A
Maximal 8 Stück Slave-Zentralen kaskadierbar
Lieferumfang
1 x Ersatzplatine
1 x Beipack mit Sicherungen
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Ersatzplatine Treppenraumzentrale TRZ 2A mit Beipack
Für Treppenraumzentrale TRZ Plus 2A, TRZ Plus Comfort und Kompaktzentrale 2A Eigenschaften:
2 A Stromabgabe Ohne Wartungstimer Inklusive der Funktion „tägliches Lüften“
Eine RWA-Gruppe (RG) und eine Lüftungsgruppe (LG)
Einstellbare Sonderfunktion
PC Service-Port-Schnittstelle für erweiterte Konfigurationsmöglichkeiten Eingebaute Stromversorgung 230 V AC / 24 V DC
Betriebsbereitschaft bei Netzausfall

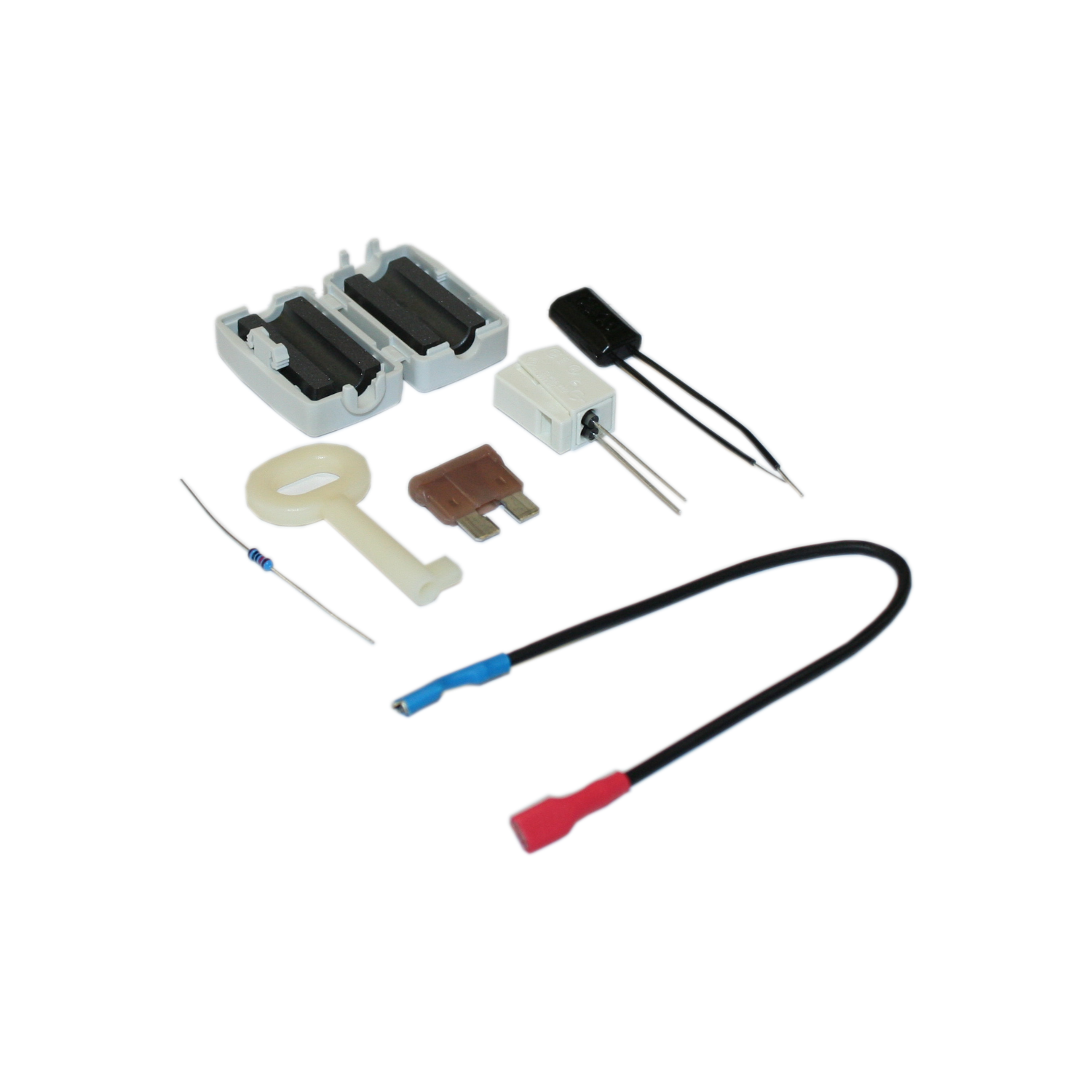

Erweiterbar durch optionale ZusatzmoduleAnschlussmöglichkeiten: 24 V DC Antriebe mit eigener Last- oder Endabschaltung mit einer gesamtenStromaufnahme von max. 2 A 10 RWA-Bedienstellen RBH/3A... 10 automatische Melder in 2-Leiter-Technik 10 externe Lüftungstaster Auf/Stop/Zu (mit oder ohne Auf-Anzeige) Lieferumfang: Grundträgerplatine TRZ Plus Beipack TRZ-Plus (2 x Überwachungsdiode, 1 x aktives Endmodul, 1 x Widerstand, 2 x Sicherung, 1 x Ersatzschlüssel) 4 x Befestigungsschrauben
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Ersatzschlüssel ES-RBH/Metall
Ersatzschlüssel für RWA- und RDA-Bedienstellen RBH/3A
Merkmale
Material: Metall
Farbe: chrom
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

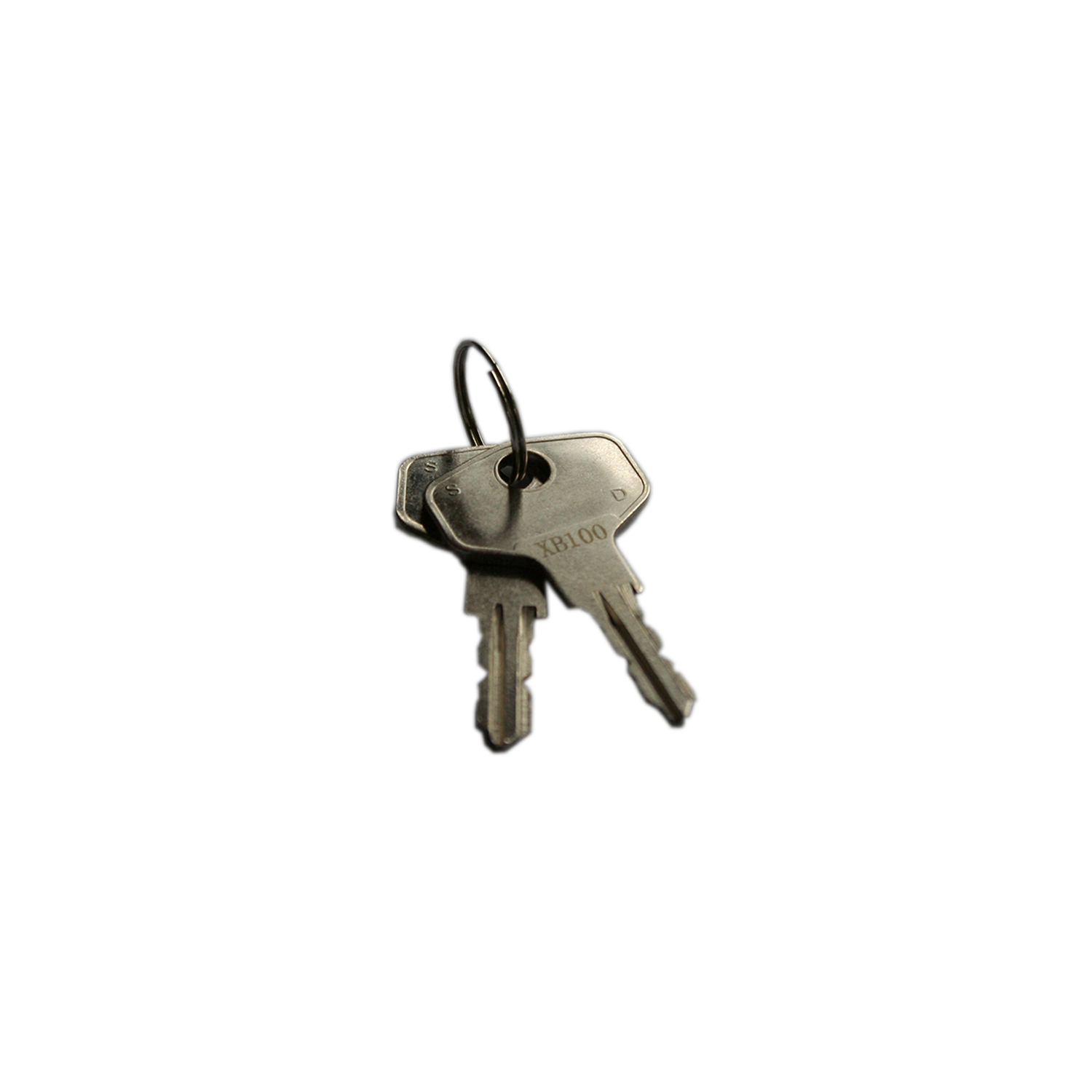

Ersatzschlüssel für Kompaktzentrale 2 A (/M) und Kompaktzentrale 4 A (/M)
Ersatzschlüssel für Standardschloss Typ 21-121
Merkmale:
Für alle Schließungen der Reihe B
Ausführung: Metall
Farbe: Chrom
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

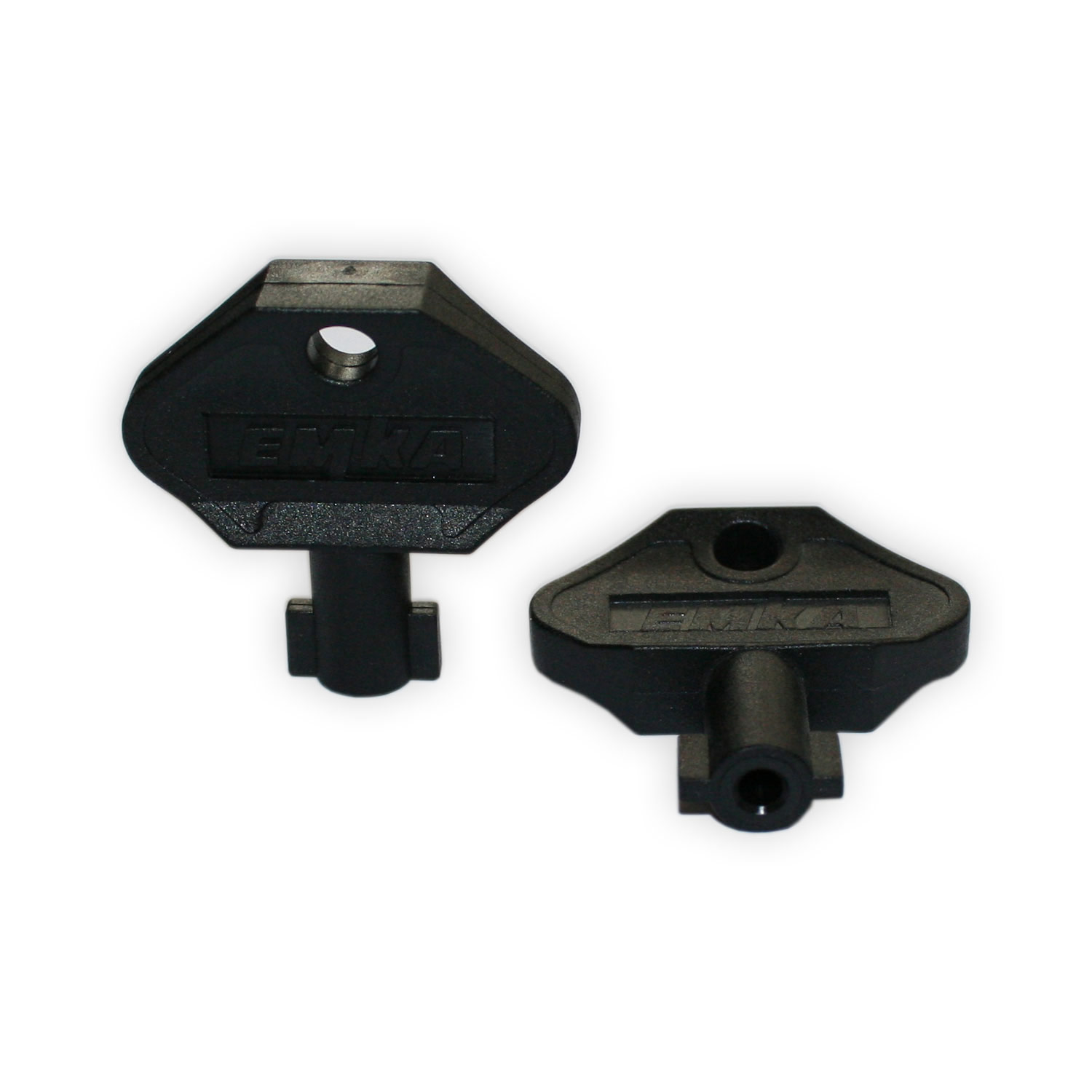

Ersatzschlüssel SV-5922
Doppelbart-Schlüssel für Zylinder Typ 5122 für Schaltschränke
Merkmale:
Material: Polyamid
Breite: 3 mm
Ausführung: kurz
Farbe: Schwarz
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Feuchte-Sensor FS-3095
Mit Sollwertsteller +5 °C bis +30 °C.Technische DatenAusführung AufputzSchaltkontakt: 1 WechslerMaße (H x B x T): 70 x 70 x 26 mmErforderliche Zuleitung: 2 x 2 x 0,8 mm² (bei 24 V DC), 4 x 1,5 mm² inkl. PE (bei 230 V AC)Ausführung UnterputzMit Sollwertsteller 30–95 % relative FeuchtigkeitSchaltkontakt: 1 WechslerMaße (H x B x T): 75 x 75 x 25,5 mmFarbe: WeißErforderliche Zuleitung: 2 x 2 x 0,8 mm² (bei 24 V), 4 x 1,5 mm² inkl. PE (bei 230 V)
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Notstrom-Akkumulatoren
MerkmaleZwei 12 V Akkumulatoren bilden einen 24 V DC-Notstromsatz für die RWA-Motorzentralen Technische Daten Versorgungsspannung: 24 V DC Hinweis: Alle zu den entsprechenden RWA-Zentralen serienmäßig gelieferten Akkumulatoren bedürfen einer regelmäßigen Kontrolle! Im Rahmen der Wartung sind sie nach einer vorgeschriebenen Betriebszeit von 4 Jahren auszutauschen!
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Standrohr SR-400
Standrohr für Wind- und Regenmelder WRM/2 24V und Regenmelder RM/2 24V. Zur strömungsgünstigen Aufstellung der Melder, z. B. auf dem Flachdach
Technische Daten
Maße (H x B x T): 1.000 x 245 x 245 mm
Material: Kunststoff
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Streulicht-Rauchmelder MSD 523 E mit Sockel
Die automatische Rauchdetektion erfolgt durch im Liftschacht angeordnete punktförmige Rauchmelder gemäß EN 54-7 und VdS 2504. Der MSD 523-E wurde speziell für die Anwendung im Liftschacht entwickelt. Er sichert die aktive Brandfrüherkennung im Aufzugsschacht.
Merkmale:
Sonderausführung mit Sockel
Technische Daten:
Betriebsspannung: 18 V DC bis 30 V DC
Meldekriterium: Stromerhöhung, 2-Leiter-Technik
Überwachungsfläche: max. 120 m²
Montagehöhe: max. 16 m
Zul. Luftgeschwindigkeit: max. 20 m/s
Stromaufnahme: in Ruhe max. 120 μA, bei Alarm min. 19 mA, max. 22,5 mA
Umgebungstemperatur: –25 °C bis +60 °C
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Streulicht-Rauchmelder MSD 523
Technische Daten Betriebsspannung: 18 V DC bis 30 V DC
Meldekriterium: Stromerhöhung, 2-Leiter-Technik
Überwachungsfläche: max. 120 m²
Montagehöhe: max. 16 m
Zul. Luftgeschwindigkeit: max. 20 m/s
Stromaufnahme: in Ruhe max. 120 μA, bei Alarm min. 19 mA, max. 22,5 mA
Umgebungstemperatur: –25 °C bis +60 °C
VdS-Zulassung: G 207123
Hinweis: Die maximale Überwachungsfläche und Montagehöhe des zu überwachenden Raumes ist abhängig von der Dachneigung und dem horizontalen Abstand zwischen den Meldern gemäß EN DIN 54-7 für Rauchmelder.Technische Daten für Meldersockel USB 502-6Für den Streulicht Rauchmelder MSD 523 zur Aufputz-Montage
Leitungsquerschnitt: max. 2,5 mm²
Maße: Ø 118,5 mm
Schutzart: IP 44 nach DIN EN 60 529
Gehäuse: ABS/PC, FR 90
Farbe: WeißHinweis: Austauschfrist nach Herstellerangabe ist alle 8 Jahre
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Überwachungsmodule
Varianten des Überwachungsmoduls UEB3
UEB3-1K für Kompaktzentralen 4A und 8A
UEB3-1K-AE (mit aktivem Endmodul und 1 kΩ Widerstand) für TRZ- und Kompaktzentralen 2A sowie LON-Motorknoten
UEB3-2K7-AE (mit aktivem Endmodul und 2,7 kΩ Widerstand) für MZ3
Hinweis: Für alle Bestellungen gilt ein Mindermengenzuschlag von € 100 (netto). Bei kleineren Bestellungen fällt ein Mindermengenzuschlag von € 25 pro Bestellung an.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zusatzmodul RWA-Bedienstelle TRZ/RBH-Basic
Merkmale
Zum nachträglichen Einbau in die Fronttür.
Mit RWA-Auslösetaste und Taste RWA-ZU.
Anzeigen für Betriebsbereitschaft, Auslösung und Störung.
Beschriftung und Funktion in Anlehnung an VdS 2592.
Für die TRZ Plus 2A
Hinweis: Glasscheibe im Lieferumfang enthalten.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zusatzmodul TRZ/WRMAS-Basic
Merkmale
Alarm = Schließerkontakt, Störung = Öffnerkontakt.
Je ein Anschluss zur potenzialfreien Meldung Alarm (RWA-Auslösung) und Sammelstörung, Kontaktbelastung max. 24 V / max. 0,5 A.
Für TRZ PLUS 2A und Kompaktzentrale 2A (/M)
Für Preise hier Anmelden/Registrieren
