Fenster mit elektromotorischen Antrieben sorgen nicht nur für frische Luft und Wohlfühlklima, sondern können als Bestandteil von Rauch- und Wärmeabzugsanlagen (RWA) im Brandfall Leben retten.
Automatisierte Fenster optimieren die Luftqualität und die Sicherheit in Gebäuden. Die Auswahl geeigneter Antriebe für den Rauchabzug und die kontrollierte natürliche Lüftung über Fenster, Klappen, Lamellen oder Lichtkuppeln hängt im Wesentlichen vom Einsatzzweck ab. Durch den konsequent modularen Aufbau unserer Antriebsprodukte sind wir in der Lage, eine Vielzahl unterschiedlicher Antriebsvarianten zu fertigen und somit für jedes Projekt die passende Lösung anzubieten.
Sie sind sich unsicher, welcher Antrieb der richtige ist?
Mit unserem Motorfinder finden Sie schnell und einfach den richtigen Antrieb.
Fensterantriebe
Kingspan STG GmbH
24 V Riegelantrieb RM mini/18-600N
Riegelmotor zur Ent- und Verriegelung von Fenstern über den Beschlag für die profilintegrierte Montage
Sehr kleiner Verriegelungsantrieb für die profilintegrierte Montage als beschlagtechnische Ergänzung von Kettenantrieben. Der Riegelmotor greift mit einem Mitnehmer auf den Fensterbeschlag zu und und entriegelt diesen, bevor der Kettenantrieb den Flügel aufstellt. Eine integrierte Folgesteuerung sorgt für die korrekte Betätigungsreihenfolge beim Öffnen und Schließen.
Vorteile/Markmale:
Extrem kompaktes Gehäuse für die profilintegrierte Montage
Merkmale Baugröße und Befestigung perfekt abgestimmt auf CDi-Kettenantriebe
Der RM mini ist kompatibel mit den Kettenantrieben der Serien
LM/2, EM/2, CM und FM (mit Meldekontakt)
Automatisches Abschalten durch eingebaute Endschalter und integrierte
Folgesteuerung zur Ansteuerung der angeschlossenen Kettenantriebe
Betätigungskraft 600 N
Optional Betrieb von zwei RM mini im Tandembetrieb in einem Fenster möglich
Einsatzbereiche:
Motorische Betätigung von Fensterbeschlägen in Kombination mit Kettenantrieben
Material:
Gehäuse: Aluminium/ABSFarbe: Schwarz
Technische Daten:
Elektrische EigenschaftenNennspannung: 24 V DC (-15 % /+25 %) Zulässige Welligkeit der Nennspannung: 2 VssNennstrom: 0,6A bei 600 N Abschaltung: integrierte Endschalter AUF/ZU, mit zusätzlichem elektronischen ÜberlastschutzSchutzklasse: IIIMechanische EigenschaftenHublänge: ca. 18 mmDruckkraft: 600 NZugkraft: 600 NZuhaltekraft: max. 2000 NLaufgeschwindigkeit: ca. 2,5 mm/sEinschaltdauer: ED 30 (10 min)Lebensdauer: > 10.000 ZyklenMaße: (L x B x H) 368 x 35 x 25 mmElektrischer AnschlussAnschluss: 8-polige Steck-SchraubklemmeEinbau und UmgebungsbedingungenUmgebungstemperatur: -10 °C bis +60 °CSchutzart: IP 20
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Kettenantrieb CDi (24 V)
Für RWA und Lüftung
Besondere Merkmale
Parallelbetrieb mehrerer Antriebe an einem Flügel mit intergrierter Tandem- (CDi) bzw. Synchronsteuerung (CDi/EasyDrive/2) möglich
Technische Daten
Ausführung
CDi/...-300N/SW/DC2
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
0,6 A bei 200 N
Abschaltung
integrierte, elektronische Lastabschaltung
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
300, 500, 600 und 800 mm
Druckkraft
150 N Nennbetriebmax. 200 N kurzzeitig(siehe Kraft-Weg-Diagramm)
Zugkraft
200 N Nennbetrieb / max. 300 N kurzzeitig
Zuhaltekraft
max. 3000 N
Laufgeschwindigkeit
ca. 15 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
490 x 35 x 25,4 mm
Elektrischer Anschluss
Anschluss
3-polig, nicht im Lieferumfang enthalten
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +60 °C
Schutzart
IP 20
Zulassungen und Nachweise
Baumuster-geprüft
TÜV
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Kettenantrieb CDi/EasyDrive/2 (24 V)
Für RWA und Lüftung
Besondere Merkmale
Bis zu 4 Antriebe plus 2 Riegelantriebe synchronisierbar
Synchronisierung und Referanzfahrt ohne EasyDrive-Software durchführbar
Hub, Geschwindigkeit, Kraft: für AUF/ZU per EasyDrive-Software getrennt einstellbar
Meldekontakt integriert, Funktion konfigurierbar
Einstellbare Dichtschlussentlastung
Technische Daten
Ausführung
CDi/EasyDrive/2/...-300N/RWA
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
0,6 A bei 200 N
Abschaltung
integrierte, elektronische Lastabschaltung
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
21-800 mm
Druckkraft
(einstellbar)150 N Nennbetrieb / max. 200 N kurzzeitig(siehe Kraft-Weg-Diagramm)
Zugkraft
max. 200 N / 300 N kurzzeitig (einstellbar)
Zuhaltekraft
max. 3000 N
Laufgeschwindigkeit
4-10 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
CDi/300 = 490 x 35 x 25,4 mmCDi/500 = 590 x 35 x 25,4 mmCDi/600 = 640 x 35 x 25,4 mmCDi/800 = 740 x 35 x 25,4 mm
Elektrischer Anschluss
Anschluss
6-polig, nicht im Lieferumfang enthalten
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +60 °C
Schutzart
IP 20
Zulassungen und Nachweise
Baumuster-geprüft
TÜV
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Kettenantrieb CDs (24 V)
Für RWA und Lüftung
Besondere Merkmale
Hub, Geschwindigkeit, Kraft: für AUF/ZU per Software getrennt einstellbar
Laufgeschwindigkeit in AUF- und ZU-Richtung auf < 5 mm/s reduzierbar
Reversieren bei Erkennen und Überlast in ZU-Richtung
Synchronbetrieb von bis zu 4 Antrieben und zusätzlicher Anschluss von bis zu zwei Riegelmotoren
Anlernen von: Schließposition und Ausstellweite, sowie Verbinden mehrerer Antriebe ohne weitere Hilfsmittel, auch vor Ort
Konfigurierbarer Meldekontakt integriert
Hinweis: Bitte CDs-Kabelset separat bestellen.
Technische Daten
Ausführung
CDs/...-300N/RWA
Elektrische Eigenschaften
Nennspannung
24 V DC (-15 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
ca. 1 A bei 200 N
Abschaltung
integrierte, elektronische Lastabschaltung
Schutzklasse
III
Mechanische Eigenschaften
Hublänge (einstellbar)
CDs/200 = 21-200 mmCDs/400 = 21-400 mmCDs/600 = 21-600 mmCDs/800 = 21-800 mm
Druckkraft
300 N (siehe Kraft-Weg-Diagramm)
Zugkraft
max. 300 N
Zuhaltekraft
max. 2000 N
Laufgeschwindigkeit
4 - 10 mm/s (einstellbar)
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
CDs/200 = 510 x 38 x 26 mmCDs/400 = 610 x 38 x 26 mmCDs/600 = 710 x 38 x 26 mmCDs/800 = 810 x 38 x 26 mm
Elektrischer Anschluss
Anschluss
6-adrige Anschlussleitung,nicht im Lieferumfang enthalten
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +60 °C
Schutzart
IP 20
Zulassungen und Nachweise
Baumuster-geprüft
TÜV
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Kettenantrieb KCDL
Für RWA und Lüftung
Besondere Merkmale
Druck- und Zugkraft bis 600 N, besonders für den Einsatz im Dachbereich geeignet
Aufsteckbare Funktionsmodule für 24 V DC RWA, 24 V DC Lüftung, 230 V AC Lüftung
Ausstellweiten 400, 600, 800 und 1000 mm
AUF- und ZU-Meldung, potenzialfreie Meldekontakte in das Funktionsmodul RWA integriert
Einfache Montage durch mitgelieferte Bohrschablone
Konfigurationsmöglichkeiten
Begrenzen der Ausstellweite
Nullposition (Schließposition) neu suchen
Klemmschutzbereich einstellen (Schließgeschwindigkeit < 5 mm/s)
Technische Daten
Ausführung
KCDL/.../RWA
KCDL/.../Lüftung/DC
KCDL/.../Lüftung/AC
Elektrische Eigenschaften
Nennspannung
24 V DC (-15 % /+25 %)
230 V AC (-10 %/+10 %)
Zulässige Welligkeit der Nennspannung
2 Vss
-/-
Nennstrom
1,5 A
1,2 A
0,17 A
Abschaltung
elektronische Lastabschaltung
Schutzklasse
III
II
Mechanische Eigenschaften
Hublänge, ca.
KCDL/400: 21-400 mmKCDL/600: 21-600 mmKCDL/800: 21-800 mmKCDL/1000: 21-1000 mm
Druckkraft
600 N (siehe Kraft-Weg-Diagramm)
Zugkraft
600 N
Zuhaltekraft
3000 N
Laufgeschwindigkeit
Lüftung: 7 mm/sRWA: 15 mm/s (bei Hub 1000 mm, RWA: 17 mm/s)Klemmschutz: < 5 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
KCDL/400: 617 x 70 x 40 mmKCDL/600: 687 x 70 x 40 mmKCDL/800: 757 x 70 x 40 mmKCDL/1000: 827 x 70 x 40 mm
KCDL/400: 588 x 70 x 40 mmKCDL/600: 658 x 70 x 40 mmKCDL/800: 728 x 70 x 40 mmKCDL/1000: 798 x 70 x 40 mm
KCDL/400: 704 x 70 x 40 mmKCDL/600: 774 x 70 x 40 mmKCDL/800: 844 x 70 x 40 mmKCDL/1000: 914 x 70 x 40 mm
Elektrischer Anschluss
Anschluss
2 x 1 mm² + 4 x 0,25 mm², L = 3 m, 5 m, 10 m
3 x 0,75 mm², L = 5 m, 10 m
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +75 °C
Schutzart
IP 20
Zulassungen und Nachweise
Baumuster-geprüft
TÜV
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

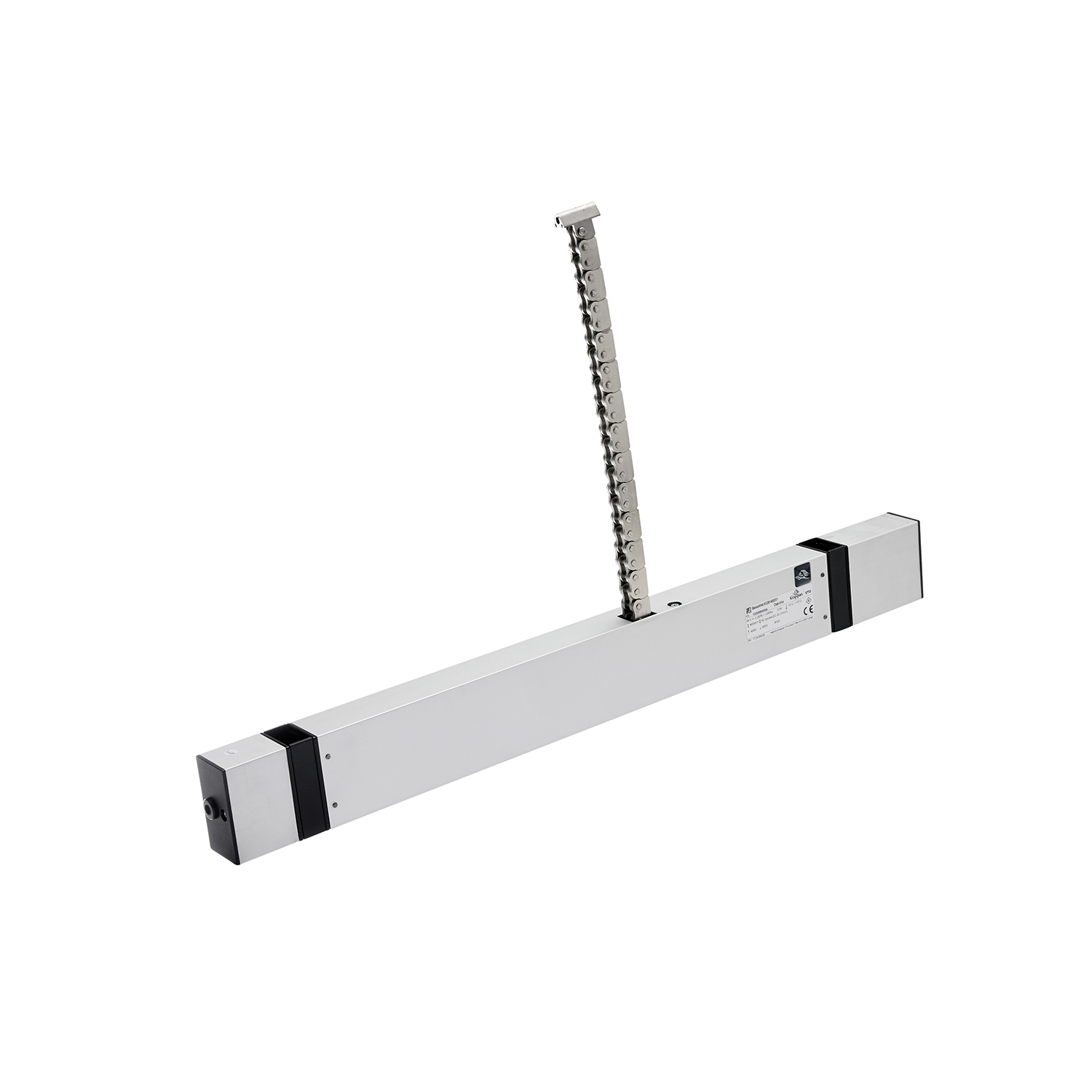

Kettenantrieb KCDM
Produktinformationen "Kettenantrieb KCDM" Für RWA und Lüftung Besondere Merkmale Druck- und Zugkraft bis 450 N Aufsteckbare Funktionsmodule für 24 V DC RWA, 24 V DC Lüftung, 230 V AC Lüftung Ausstellweiten 400, 600, 800 und 1000 mm AUF- und ZU-Meldung, potenzialfreie Meldekontakte in das Funktionsmodul RWA integriert Einfache Montage durch mitgelieferte BohrschabloneKonfigurationsmöglichkeiten Begrenzen der Ausstellweite Nullposition (Schließposition) neu suchen Klemmschutzbereich einstellen (Schließgeschwindigkeit < 5 mm/s)
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Kettenantrieb LM AC (230 V)
Für die kontrollierte natürliche Lüftung
Technische Daten
Ausführung
LM/350-200N/.../AC
LM/500-200N/.../AC
Elektrische Eigenschaften
Nennspannung
230 V AC, 50 Hz (±10%)
Zulässige Welligkeit der Nennspannung
-
Nennstrom
ca. 110 mA
Abschaltung
integrierte, elektronische Lastabschaltung
Schutzklasse
I
Mechanische Eigenschaften
Hublänge, ca.
350 mm
500 mm
Druckkraft
150 N(siehe Kraft-Weg-Diagramm)
80 N(siehe Kraft-Weg-Diagramm)
Zugkraft
max. 200 N
Zuhaltekraft
max. 3000 N
Laufgeschwindigkeit
ca. 8 mm/s
Einschaltdauer
ED 30 (3 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
360,5 x 40,8 x 30 mm
442 x 40,8 x 30 mm
Elektrischer Anschluss
Anschluss
4 x 0,75 mm², Länge ca. 3 m
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +50 °C
Schutzart
IP 20
Zulassungen und Nachweise
Baumuster-geprüft
TÜV
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Kettenantrieb LM/2 (24 V)
Für RWA und Lüftung
Besondere Merkmale
Parallelbetrieb mehrerer Antriebe an einem Flügel mit intergrierter Tandem- (LM/2) bzw. Synchronsteuerung (LM/EasyDrive/2) möglich
Technische Daten
Ausführung
LM/2/350-150N/.../RWA
LM/2/500-200N/.../RWA
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
0,5 A bei 200 N
Abschaltung
integrierte, elektronische Lastabschaltung
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
350 mm
500 mm
Druckkraft
150 N(siehe Kraft-Weg-Diagramm)
80 N(siehe Kraft-Weg-Diagramm)
Zugkraft
max. 200 N
Zuhaltekraft
max. 3000 N
Laufgeschwindigkeit
ca. 10 mm/s
Einschaltdauer
ED 30 (3 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
360,5 x 40,8 x 30 mm
442 x 40,8 x 30 mm
Elektrischer Anschluss
Anschluss
3 x 0,75 mm², Länge ca. 3 m
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +60 °C
Schutzart
IP 20
Zulassungen und Nachweise
Baumuster-geprüft
TÜV
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Kettenantrieb LM/2 Tandem (230 V)
Für die kontrollierte natürliche Lüftung
Besondere Merkmale
Vielseitig einsetzbare 230 V Antriebslösung mit zwei Antrieben mit bis zu 2 x 200 N Druck- und Zugkraft und externer Vorschalteinheit für breite Flügel, Klappen und Oberlichter
Technische Daten
Ausführung
LM/2/350-2x200N/TD/.../AC
LM/2/500-2x200N/TD/.../AC
Elektrische Eigenschaften
Nennspannung
230 V AC, 50 Hz (±10%)
Nennstrom
ca. 0,28 A
Abschaltung
integrierte, elektronische Lastabschaltung
Schutzklasse
I
Mechanische Eigenschaften
Hublänge, ca.
350 mm
500 mm
Druckkraft
2 x 150 N(siehe Kraft-Weg-Diagramm)
2 x 80 N(siehe Kraft-Weg-Diagramm)
Zugkraft
max. 2 x 200 N
Zuhaltekraft
max. 2 x 3000 N
Laufgeschwindigkeit
ca. 8 mm/s
Einschaltdauer
ED 30 (3 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
360,5 x 40,8 x 30 mm
442 x 40,8 x 30 mm
Maße Vorschalteinheit(L x B x H)
424 x 40 x 40 mm
Elektrischer Anschluss
Anschluss
Anschlussleitung 3 x 0,75 mm², Länge ca. 8 mVerbindungsleitung 2 x 0,75 mm² + 4 x 0,25 mm², Länge ca. 0,80 m
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +50 °C
Schutzart
IP 20
Zulassungen und Nachweise
Baumuster-geprüft
TÜV
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Kettenantrieb LM/EasyDrive/2 (24 V)
Für RWA und Lüftung
Besondere Merkmale
Bis zu 4 Antriebe plus 2 Riegelantriebe synchronisierbar
Synchronisierung und Referenzfahrt ohne EasyDrive-Software durchführbar
Hub, Geschwindigkeit, Kraft: für AUF/ZU per EasyDrive-Software getrennt einstellbar
Meldekontakt integriert, Funktion konfigurierbar
Zwei Anschlussklemmen für einfache Verbindung zwischen den Antrieben
Einstellbare Dichtschlussentlastung
Technische Daten
Ausführung
LM/2/350-200N/.../RWA
LM/2/500-200N/.../RWA
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
0,55 A bei 200 N
Abschaltung
integrierte, elektronische Lastabschaltung
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
21-350 mm(einstellbar)
21-500 mm(einstellbar)
Druckkraft
(einstellbar)200 N(siehe Kraft-Weg-Diagramm)
(einstellbar)80 N(siehe Kraft-Weg-Diagramm)
Zugkraft
max. 200 N (einstellbar)
Zuhaltekraft
max. 3000 N
Laufgeschwindigkeit
4-10 mm/s (einstellbar)
Einschaltdauer
ED 30 (3 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
360,5 x 40,8 x 30 mm
442 x 40,8 x 30 mm
Elektrischer Anschluss
Anschluss
6-polig,Anschlusskabel nicht im Lieferumfang enthalten
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +60 °C
Schutzart
IP 20
Zulassungen und Nachweise
Baumuster-geprüft
TÜV
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Linearantrieb M1 1000 N (24 V)
Für RWA und Lüftung
Besondere Merkmale
Druck- und Zugkräfte bis 1000 N
Technische Daten
Ausführung
M1/...-1000N/LA/EV1/RWA
M1/...-1000N/SG/EV1/RWA
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
2,5 A
Abschaltung
intern
extern über Synchronmodul
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
300, 500, 750 und 1000 mm
Druckkraft
max. 1000 N
Zugkraft
max. 1000 N
Zuhaltekraft
2000 N
Laufgeschwindigkeit
ca. 16,6 mm/s
ca. 14,6 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
(Hub + ca. 410 mm) x Ø 50 mm
Elektrischer Anschluss
Anschluss
2 x 1,5 mm²
2 x 1,5 mm² + 3 x 0,5 mm²
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–5 °C bis +75 °C
Schutzart
IP 54
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Technische Änderungen vorbehalten; Abbildungen unverbindlich.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Linearantrieb M1 1500 N (24 V)
Für RWA und Lüftung
Besondere Merkmale
Druck- und Zugkräfte bis 1500 N
Technische Daten
Ausführung
M1/...-1500N/LA/EV1/RWA
M1/...-1500N/SG/EV1/RWA
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
2,5 A
Abschaltung
intern
extern über Synchronmodul
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
300, 500, 750 und 1000 mm
Druckkraft
max. 1500 N
Zugkraft
max. 1500 N
Zuhaltekraft
2000 N
Laufgeschwindigkeit
ca. 11,6 mm/s
ca. 9,8 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
(Hub + ca. 410 mm) x Ø 50 mm
Elektrischer Anschluss
Anschluss
2 x 1,5 mm²
2 x 1,5 mm² + 3 x 0,5 mm²
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–5 °C bis +75 °C
Schutzart
IP 54
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Technische Änderungen vorbehalten; Abbildungen unverbindlich.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Linearantrieb M1 2000 N (24 V)
Für RWA und Lüftung
Besondere Merkmale
Druck- und Zugkräfte bis 2000 N
Technische Daten
Ausführung
M1/...-2000N/LA/EV1/RWA
M1/...-2000N/SG/EV1/RWA
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
3 A
Abschaltung
intern
extern über Synchronmodul
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
300, 500, 750 und 1000 mm
Druckkraft
max. 2000 N
Zugkraft
max. 2000 N
Zuhaltekraft
2000 N
Laufgeschwindigkeit
ca. 10,7 mm/s
ca. 9,2 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
(Hub + ca. 410 mm) x Ø 50 mm
Elektrischer Anschluss
Anschluss
2 x 1,5 mm²
2 x 1,5 mm² + 3 x 0,5 mm²
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–5 °C bis +75 °C
Schutzart
IP 54
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Technische Änderungen vorbehalten; Abbildungen unverbindlich.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Linearantrieb M2 1000 N (24 V)
Für RWA und Lüftung
Besondere Merkmale
Druck- und Zugkräfte bis 1000 N
Synchronbetrieb mit mehreren Antrieben über Synchronmodule möglich
Technische Daten
Ausführung
M2/...-1000N/LA/EV1/RWA
M2/...-1000N/SG/EV1/RWA
Elektrische Eigenschaften
Nennspannung
24 V DC (-15 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
0,9 A
Abschaltung
integrierte
extern über Synchronmodul
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
300, 500, 750 und 1000 mm
Druckkraft
max. 1000 N
Zugkraft
max. 1000 N
Zuhaltekraft
2000 N
Laufgeschwindigkeit
ca. 4,2 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
Hub < 749 mm:(Hub + ca. 230 mm) x 60 x 41 mm
Hub > 750 mm:(Hub + ca. 292 mm) x 60 x 41 mm
Hub < 749 mm:(Hub + ca. 238 mm) x 60 x 41 mm
Hub > 750 mm:(Hub + ca. 300 mm) x 60 x 41 mm
Elektrischer Anschluss
Anschluss
2 x 0,75 mm²
2 x 1,5 mm² + 3 x 0,5 mm²
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–5 °C bis +75 °C
Schutzart
IP 44
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Linearantrieb M2 500 N (24 V)
Für RWA und Lüftung
Besondere Merkmale
Druck- und Zugkraft bis 500 N
Synchronbetrieb mit mehreren Antrieben über Synchronmodule möglich
Technische Daten
Ausführung
M2/...-500N/LA/EV1/RWA
M2/...-500N/SG/EV1/RWA
Elektrische Eigenschaften
Nennspannung
24 V DC (-15 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
0,9 A
Abschaltung
intern
extern über Synchronmodul
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
300, 500, 750, 1000 mm
Druckkraft
max. 500 N
Zugkraft
max. 500 N
Zuhaltekraft
2000 N
Laufgeschwindigkeit
ca. 8,3 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
Hub < 750 mm:(Hub + ca. 230 mm) x 60 x 41 mm
Hub > 751 mm:(Hub + ca. 292 mm) x 60 x 41 mm
Hub < 750 mm:(Hub + ca. 238 mm) x 60 x 41 mm
Hub > 751 mm:(Hub + ca. 300 mm) x 60 x 41 mm
Elektrischer Anschluss
Anschluss
2 x 0,75 mm²
2 x 1,5 mm² + 3 x 0,5 mm²
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–5 °C bis +75 °C
Schutzart
IP 44
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Linearantrieb M2 VdS 500 N (24 V)
Für RWA und Lüftung
Besondere Merkmale
VdS-zertifiziert
Zur Anwendung in RWA- und RDA-Anlagen
Technische Daten
Ausführung
M2/...-500N/LA/EV1/.../VdS
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+30 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
0,9 A
Abschaltung
integrierte, elektronische Lastabschaltung
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
300 und 500 mm
Druckkraft
max. 500 N
Zugkraft
max. 500 N
Zuhaltekraft
2000 N
Laufgeschwindigkeit
ca. 8,3 mm/s
Einschaltdauer
ED 60 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
(Hub + ca. 230 mm) x 60 x 41 mm
Elektrischer Anschluss
Anschluss
2 x 0,75 mm²
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–5 °C bis +75 °C
Schutzart
IP 44
Zulassungen und Nachweise
VdS-Anerkennung
G599006 nach VdS 2580 für Verwendung in RWA-AnlagenG505002 nach VdS 2886 für Verwendung in RDA-Anlagen
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Linearantrieb M3 (230 V)
Für Lüftung
Besondere Merkmale
Mit 230 V Netzspannung betrieben und ist somit ohne Vorschaltgerät
Potenzialfreier Kontakt für Meldung "Nicht ZU" (Kontakt schließt bei Verlassen der Position ZU)
Technische Daten
Ausführung
M3/...-500N/LA/EV1/AC
Elektrische Eigenschaften
Nennspannung
230 V AC/50 Hz (-15 %/+10 %)
Nennstrom
ca. 0,2 A
Abschaltung
elektronische Lastabschaltung, eingebaut
Schutzklasse
II
Mechanische Eigenschaften
Hublänge, ca.
82, 300, 500 und 750 mm
Druckkraft
max. 500 N
Zugkraft
max. 250 N
Zuhaltekraft
2000 N
Laufgeschwindigkeit
ca. 10 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
(Hub + ca. 133 mm) x 82,5 mm x 41 mm; Mindestbaulänge 433 mm
Elektrischer Anschluss
Anschluss
5 x 0,75 mm², Länge ca. 1,60 m, grau
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–5 °C bis +75 °C
Schutzart
IP 44
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Zum Betrieb an Netzspannung 230 V AC sind die Antriebe mit einem integrierten Schaltnetzteil ausgerüstet. Es müssen daher zum Ansteuern der Antriebe geeignete Schalt- und Relaiskontakte eingesetzt werden.
Technische Änderungen vorbehalten; Abbildungen unverbindlich.
Mit unserem kostenlosen Tool finden Sie auf Grundlage der von Ihnen eingegebenen Daten zur Fensterautomation im Handumdrehen maßgeschneiderte Vorschläge zum passenden Antrieb für Ihre Anforderungenin in der Fassade oder am Dach.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Linearantrieb M9 1000 N (24 V)
Für RWA und Lüftung
Besondere Merkmale
Auch als Typ Water Resistant (WR) speziell für feuchte Klimaumgebungen erhältlich
Technische Daten
Ausführung
M9/...-1000N/LA/EV1/(WR)/RWA
M9/...-1000N/SG/EV1/RWA
Elektrische Eigenschaften
Nennspannung
24 V DC (-15 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
ca. 1 A
Abschaltung
intern
extern über Synchronmodul
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
300, 500, 750, 1000 mm
Druckkraft
max. 1000 N
Zugkraft
max. 1000 N
Zuhaltekraft
2000 N
Laufgeschwindigkeit
ca. 3,8 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
(Hub + ca. 260 mm) x Ø 36 mm (Ø 44 mm bei Typ WR)
Elektrischer Anschluss
Anschluss
2 x 0,75 mm²
2 x 1,5 mm² + 3 x 0,5 mm²
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–5 °C bis +75 °C, Typ WR: +5 °C bis +60 °C
Schutzart
IP 54, Typ WR: IP44 (zulässige Einbaulage: Schubstange oben, max 45° geneigt)
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Mit unserem kostenlosen Tool finden Sie auf Grundlage der von Ihnen eingegebenen Daten zur Fensterautomation im Handumdrehen maßgeschneiderte Vorschläge zum passenden Antrieb für Ihre Anforderungenin in der Fassade oder am Dach.
Technische Änderungen vorbehalten; Abbildungen unverbindlich.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Linearantrieb M9 650 N (24 V)
Für RWA und Lüftung
Besondere Merkmale
Auch als Typ Water Resistant (WR) speziell für feuchte Klimaumgebungen erhältlich
Technische Daten
Ausführung
M2/...-650N/LA/EV1/(WR)/RWA
M2/...-650N/SG/EV1/RWA
Elektrische Eigenschaften
Nennspannung
24 V DC (-15 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
ca. 1 A
Abschaltung
intern
extern über Synchronmodul
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
300, 500, 750 und 1000 mm
Druckkraft
max. 650 N
Zugkraft
max. 650 N
Zuhaltekraft
2000 N
Laufgeschwindigkeit
ca. 6,7 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
(Hub + ca. 260 mm) x Ø 36 mm (Ø 44 mm bei Typ WR)
Elektrischer Anschluss
Anschluss
2 x 0,75 mm²
2 x 1,5 mm² + 3 x 0,5 mm²
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–5 °C bis +75 °C, Typ WR: +5 °C bis +60 °C
Schutzart
IP 54, Typ WR: IP44 (zulässige Einbaulage: Schubstange oben, max 45° geneigt)
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Mit unserem kostenlosen Tool finden Sie auf Grundlage der von Ihnen eingegebenen Daten zur Fensterautomation im Handumdrehen maßgeschneiderte Vorschläge zum passenden Fensterantrieb für Ihre Anforderungenin in der Fassade oder am Dach.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Linearantrieb M9 VdS 500 N (24 V)
Für RWA und Lüftung
Besondere Merkmale
VdS-zertifiziert
Zur Anwendung in RWA- und DBA-Anlagen
Technische Daten
Ausführung
M9/...-500N/LA/EV1/.../VdS
Elektrische Eigenschaften
Nennspannung
24 V DC (-15 %/+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
1 A
Abschaltung
integrierte, elktronische Lastabschaltung
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
300 und 500 mm
Druckkraft
max. 500 N
Zugkraft
max. 500 N
Zuhaltekraft
2000 N
Laufgeschwindigkeit
ca. 8,3 mm/s
Einschaltdauer
S3 ED 30 (2 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
(Hub + ca. 260 mm) x Ø 36 mm
Elektrischer Anschluss
Anschluss
2 x 0,75 mm²
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–5 °C bis +75 °C
Schutzart
IP 54
Zulassungen und Nachweise
VdS-Anerkennung
G599007 nach VdS 2580 für Verwendung in RWA-AnlagenG505002 nach VdS 2886 für Verwendung in RDA-Anlagen
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Mit unserem kostenlosen Tool finden Sie auf Grundlage der von Ihnen eingegebenen Daten zur Fensterautomation im Handumdrehen maßgeschneiderte Vorschläge zum passenden Antrieb für Ihre Anforderungen in in der Fassade oder am Dach.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Linearantrieb M9/3 1500 N (24 V)
Für RWA und Lüftung
Besondere Merkmale
Druck- und Zugkräfte bis 1500 N
Technische Daten
Ausführung
M9/3/...-1500N/SG/EV1/RWA
Elektrische Eigenschaften
Nennspannung
24 V DC (-15 %/+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
1,6 A
Abschaltung
extern über Synchronmodul
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
300, 500, 750 und 1000 mm
Druckkraft
max. 1500 N
Zugkraft
max. 1500 N
Zuhaltekraft
2000 N
Laufgeschwindigkeit
ca. 5,1 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
(Hub + 364 mm) x Ø 36 mm
Elektrischer Anschluss
Anschluss
2 x 1,5 mm², 3 x 0,5 mm²
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–5 °C bis +75 °C
Schutzart
IP 54
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzu
Mit unserem kostenlosen Tool finden Sie auf Grundlage der von Ihnen eingegebenen Daten zur Fensterautomation im Handumdrehen maßgeschneiderte Vorschläge zum passenden Antrieb für Ihre Anforderungenin in der Fassade oder am Dach.
Technische Änderungen vorbehalten; Abbildungen unverbindlich.
fragen.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Riegelantrieb RM Basic
Besondere Merkmale
Kompatibel mit den Kettenantrieben CDi und LM/2
Technische Daten
Ausführung
RM Basic 1200 N
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
1,5 A bei 1200 N
Abschaltung
integrierte, elektronische Lastabschaltung
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
18 mm (Sonderhub bis 36 mm auf Anfrage)
Druckkraft
1200 N
Zugkraft
1200 N
Zuhaltekraft
max. 3000 N
Laufgeschwindigkeit
ca. 3 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
423 x 35 x 33 mm
Elektrischer Anschluss
Anschluss
Anschlussleitung zur Bauseite: 2 x 0,75 mm², Länge ca. 3 mAnschlussklemme für Antriebe: Querschnitt max. 1 mm²
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +60 °C
Schutzart
IP 20
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Riegelantrieb RM KLMFM
Besondere Merkmale
Für die aufgesetzte Montage auf dem Blendrahmen
Kompatibel mit den Kettenantrieben der Serie KCD
Technische Daten
Ausführung
RM KLMFM
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
1,5 A
Abschaltung
integrierte, elektronische Lastabschaltung
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
18 mm
Druckkraft
800 N
Zugkraft
800 N
Zuhaltekraft
max. 3000 N
Laufgeschwindigkeit
ca. 3 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
423 x 35 x 33 mm
Elektrischer Anschluss
Anschluss
Steckverbinder 2 x 6-polig
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +60 °C
Schutzart
IP 20
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Riegelantrieb RM KLML
Besondere Merkmale
Für die aufgesetzte Flügelmontage
Kompatibel mit den Kettenantrieben der Serie KCD
Technische Daten
Ausführung
RM KLML
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
1,5 A
Abschaltung
integrierte, elektronische Lastabschaltung
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
18 mm
Druckkraft
1200 N
Zugkraft
1200 N
Zuhaltekraft
max. 3000 N
Laufgeschwindigkeit
ca. 3 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
423 x 35 x 33 mm
Elektrischer Anschluss
Anschluss
Steckverbinder 2 x 6-polig
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +60 °C
Schutzart
IP 20
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Für Preise hier Anmelden/Registrieren
