Serie KLM

Kingspan STG GmbH

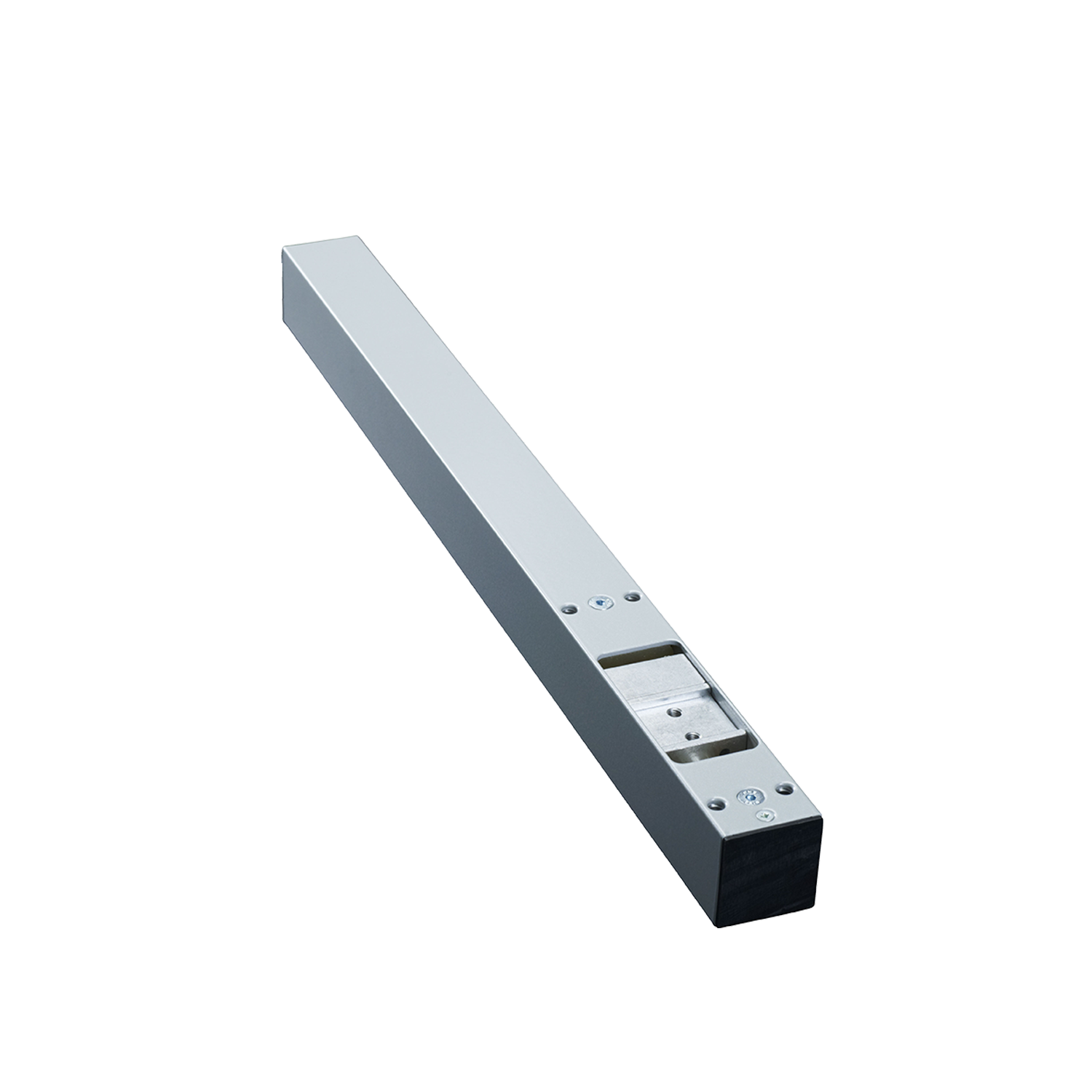

Riegelantrieb RM KLMFM

Besondere Merkmale Für die aufgesetzte Montage auf dem Blendrahmen Kompatibel mit den Kettenantrieben der Serie KCD Technische Daten Ausführung RM KLMFM Elektrische Eigenschaften Nennspannung 24 V DC (-20 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom 1,5 A Abschaltung integrierte, elektronische Lastabschaltung Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 18 mm Druckkraft 800 N Zugkraft 800 N Zuhaltekraft max. 3000 N Laufgeschwindigkeit ca. 3 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) 423 x 35 x 33 mm Elektrischer Anschluss Anschluss Steckverbinder 2 x 6-polig Einbau und Umgebungsbedingungen Umgebungstemperatur –10 °C bis +60 °C Schutzart IP 20

Für Preise hier Anmelden/Registrieren

Kingspan STG GmbH

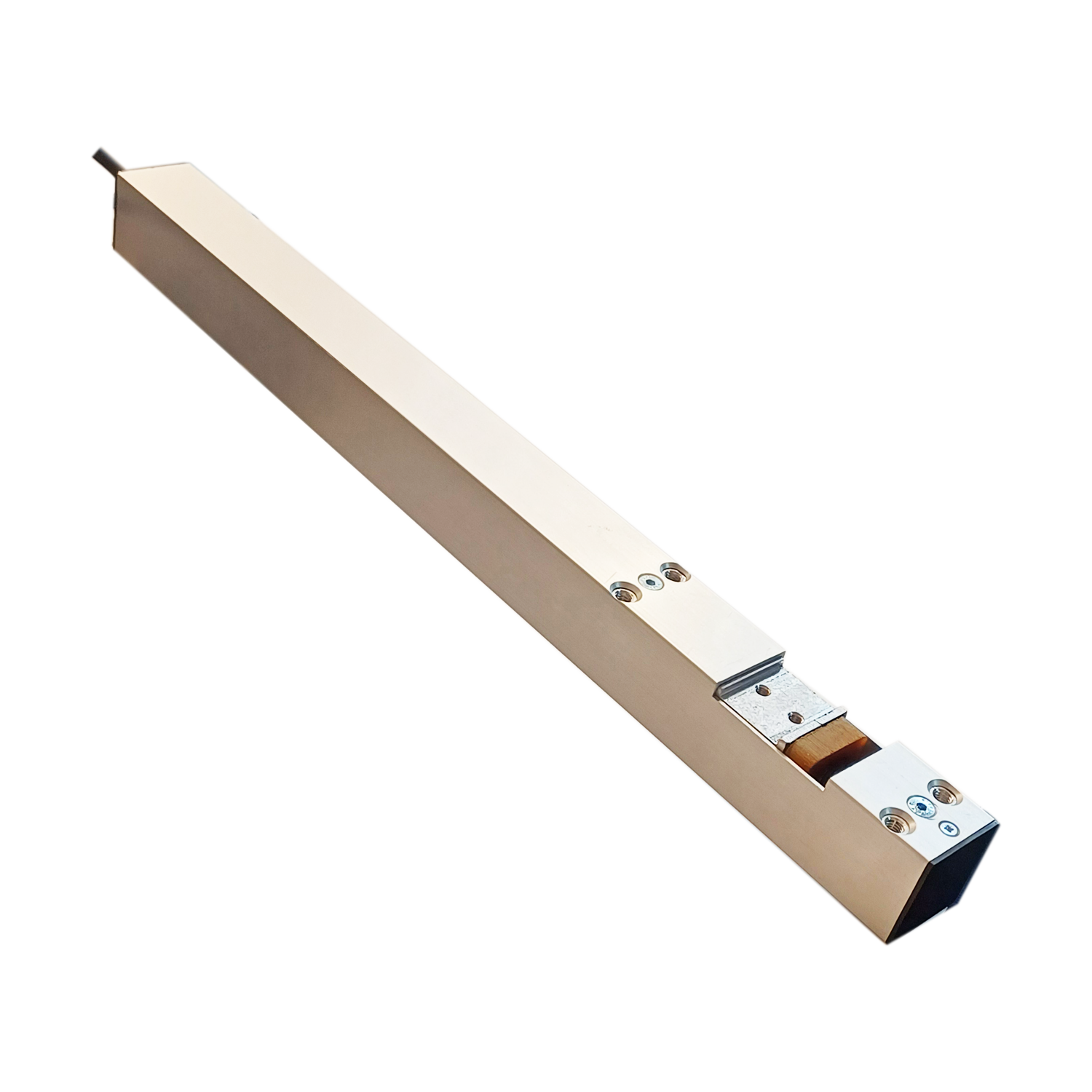

Riegelantrieb RM KLML

Besondere Merkmale Für die aufgesetzte Flügelmontage Kompatibel mit den Kettenantrieben der Serie KCD Technische Daten Ausführung RM KLML Elektrische Eigenschaften Nennspannung 24 V DC (-20 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom 1,5 A Abschaltung integrierte, elektronische Lastabschaltung Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 18 mm Druckkraft 1200 N Zugkraft 1200 N Zuhaltekraft max. 3000 N Laufgeschwindigkeit ca. 3 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) 423 x 35 x 33 mm Elektrischer Anschluss Anschluss Steckverbinder 2 x 6-polig Einbau und Umgebungsbedingungen Umgebungstemperatur –10 °C bis +60 °C Schutzart IP 20 In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.

Für Preise hier Anmelden/Registrieren

Kingspan STG GmbH

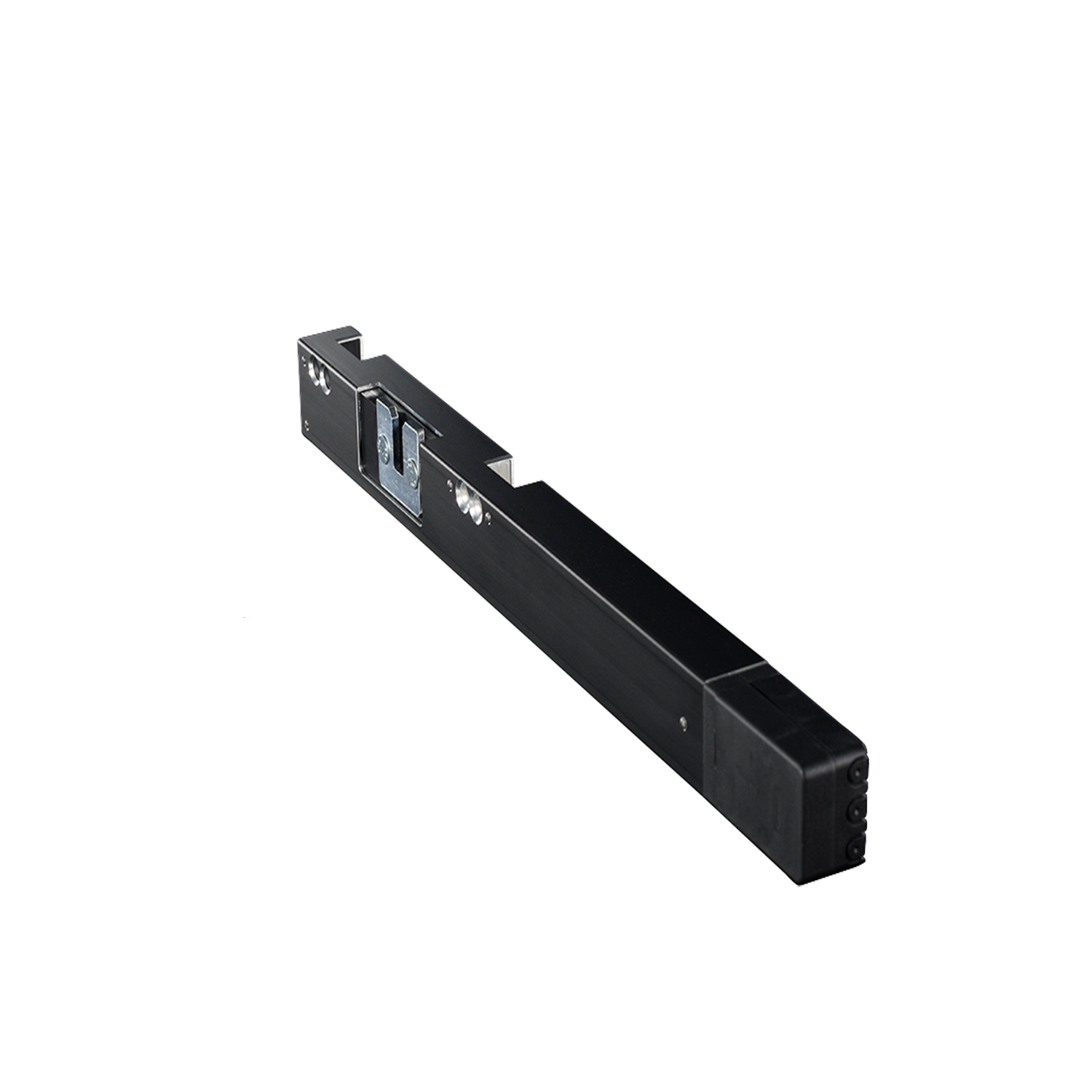

Riegelantrieb RM KLMS

Riegelantrieb RM KLMS Besondere Merkmale Für den profilintegrierten Einbau als beschlagtechnische Ergänzung von Kettenantrieben Kompatibel mit den Kettenantrieben der Serie KCDX Eine integrierte Folgesteuerung sorgt für die korrekte Betätigungsreihenfolge beim Öffnen und Schließen. Vorteile: Kompaktes Gehäuse für die profilintegrierte Montage Baugröße und Befestigung perfekt abgestimmt auf Kettenantriebsserie KCDX Automatisches Abschalten durch eingebaute Endschalter und integrierte Folgesteuerung zur Ansteuerung der angeschlossenen Kettenantriebe Je nach Typ Mitnehmerzunge wahlweise links oder rechts einsetzbar Material Gehäuse: Aluminium/ABS, Schwarz Technische Daten Elektrische EigenschaftenNennspannung: 24 V DC (-20 % /+25 %)Zulässige Welligkeit der Nennspannung: 2 VssNennstrom: 0,6 AAbschaltung: integrierte Endschalter AUF/ZU, mit zusätzlichem elektronischen ÜberlastschutzSchutzklasse: IIIMechanische EigenschaftenHublänge: 18 mmDruckkraft: 600 NZugkraft: 600 NZuhaltekraft: max. 2000 NLaufgeschwindigkeit: ca. 2,5 mm/sEinschaltdauer: ED 30 (10 min)Lebensdauer: > 10.000 ZyklenMaße: (L x B x H) 368 x 35 x 25 mmElektrischer AnschlussAnschluss: 8-polige Steck-SchraubklemmeEinbau und UmgebungsbedingungenUmgebungstemperatur: -5 °C bis +60 °CSchutzart: IP 20 HINWEIS: Mitnehmer enthalten, Anschlussleitung bitte separat bestellen.

Für Preise hier Anmelden/Registrieren

Kingspan STG GmbH

Riegelantrieb RM KLMS

Besondere Merkmale Für den profilintegrierten Einbau Kompatibel mit den Kettenantrieb der Serie KCD Technische Daten Ausführung RM KLMS Elektrische Eigenschaften Nennspannung 24 V DC (-20 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom 0,6 A Abschaltung integrierte, elektronische Lastabschaltung Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 18 mm Druckkraft 600 N Zugkraft 600 N Zuhaltekraft max. 2000 N Laufgeschwindigkeit ca. 2,5 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) 368 x 35 x 25 mm Elektrischer Anschluss Anschluss 8-polige Steck-SchraubklemmeEinbau und Umgebungsbedingungen Umgebungstemperatur –5 °C bis +60 °C Schutzart IP 20 In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.

Für Preise hier Anmelden/Registrieren
