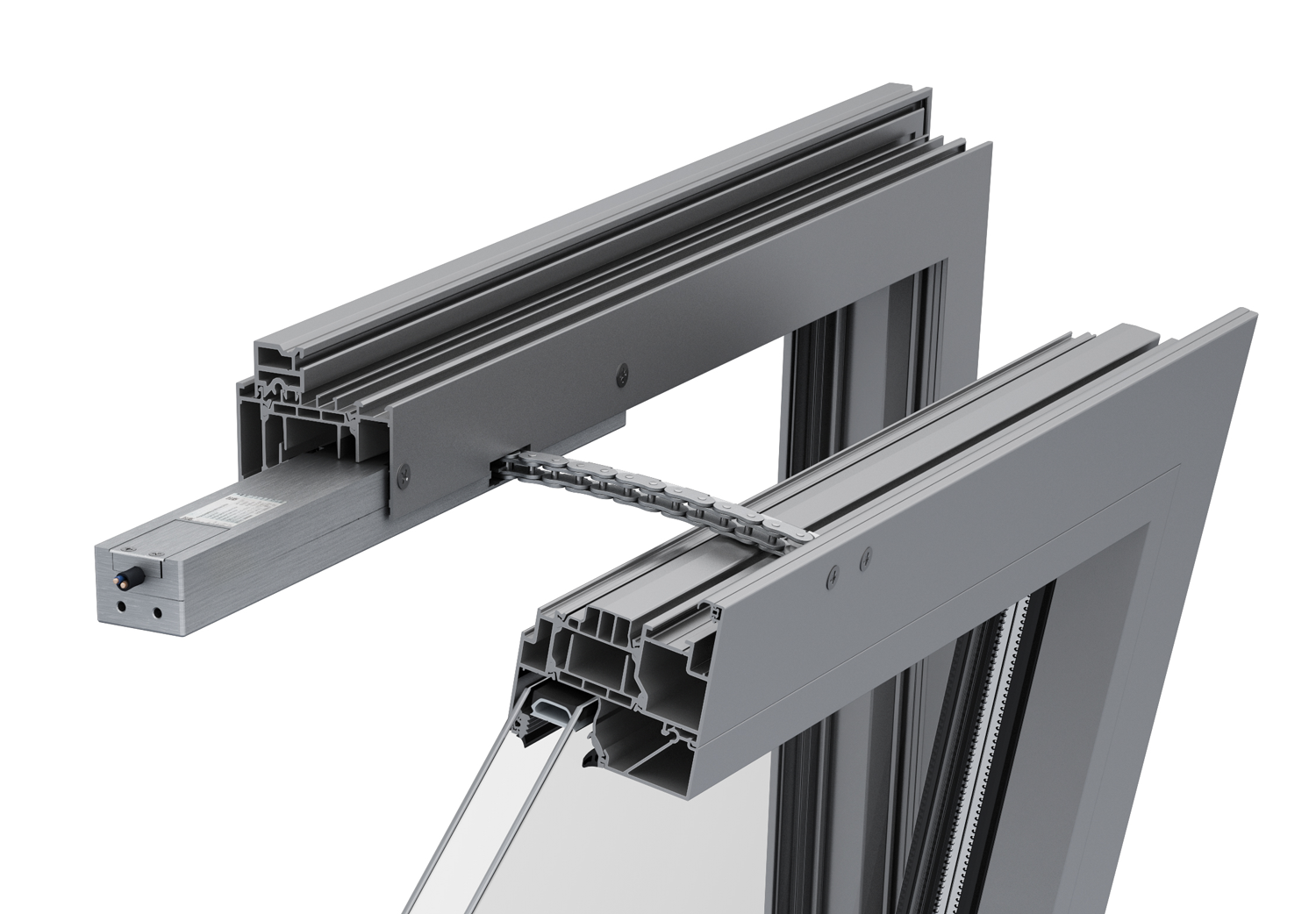

Serie LM

LM2 mit SonderFarbe (RAL 1013) smooth -silky gloss

Kingspan STG GmbH

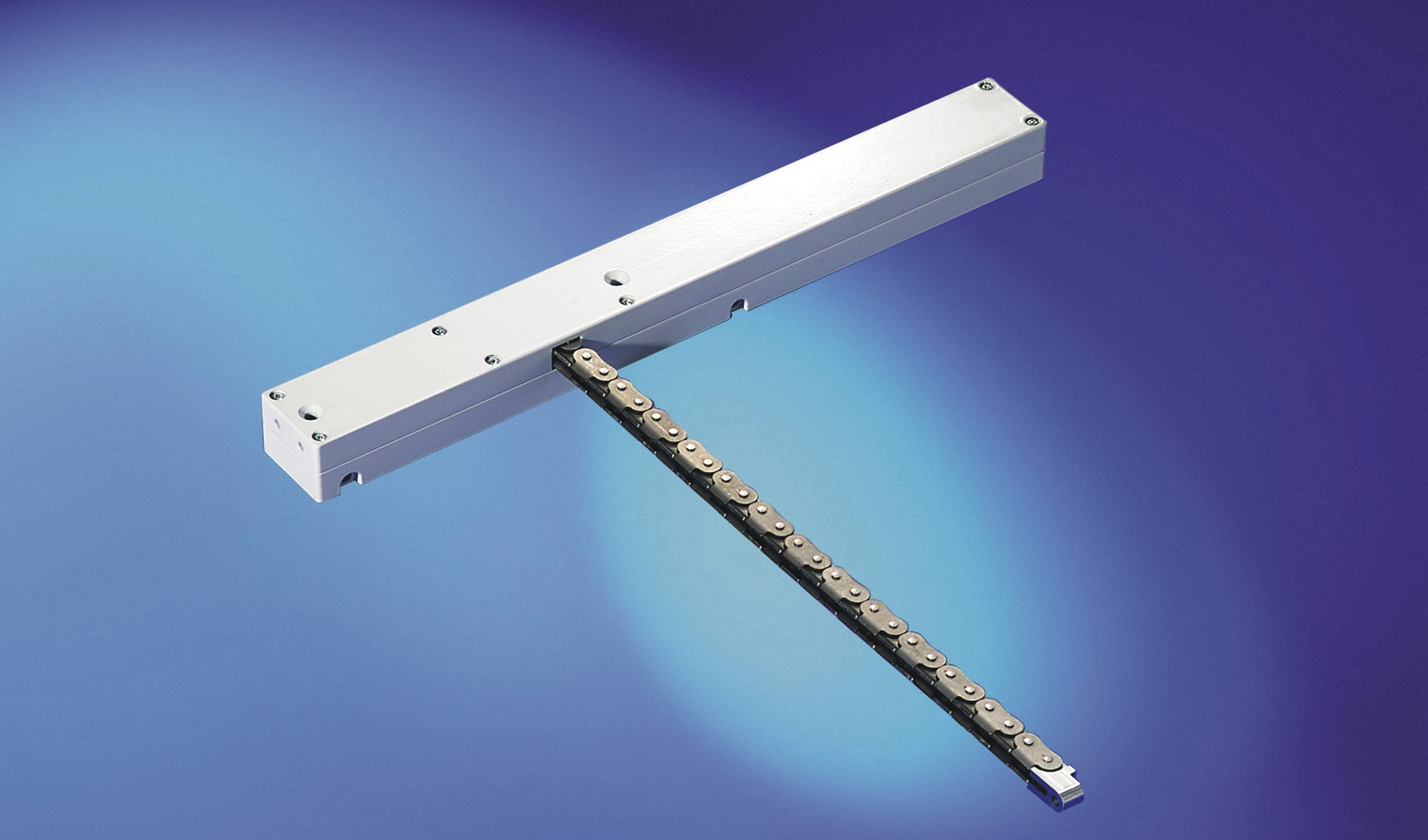

Kettenantrieb LM AC (230 V)

Für die kontrollierte natürliche Lüftung Technische Daten Ausführung LM/350-200N/.../AC LM/500-200N/.../AC Elektrische Eigenschaften Nennspannung 230 V AC, 50 Hz (±10%) Zulässige Welligkeit der Nennspannung - Nennstrom ca. 110 mA Abschaltung integrierte, elektronische Lastabschaltung Schutzklasse I Mechanische Eigenschaften Hublänge, ca. 350 mm 500 mm Druckkraft 150 N(siehe Kraft-Weg-Diagramm) 80 N(siehe Kraft-Weg-Diagramm) Zugkraft max. 200 N Zuhaltekraft max. 3000 N Laufgeschwindigkeit ca. 8 mm/s Einschaltdauer ED 30 (3 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) 360,5 x 40,8 x 30 mm 442 x 40,8 x 30 mm Elektrischer Anschluss Anschluss 4 x 0,75 mm², Länge ca. 3 m Einbau und Umgebungsbedingungen Umgebungstemperatur –10 °C bis +50 °C Schutzart IP 20 Zulassungen und Nachweise Baumuster-geprüft TÜV

Für Preise hier Anmelden/Registrieren

Kingspan STG GmbH

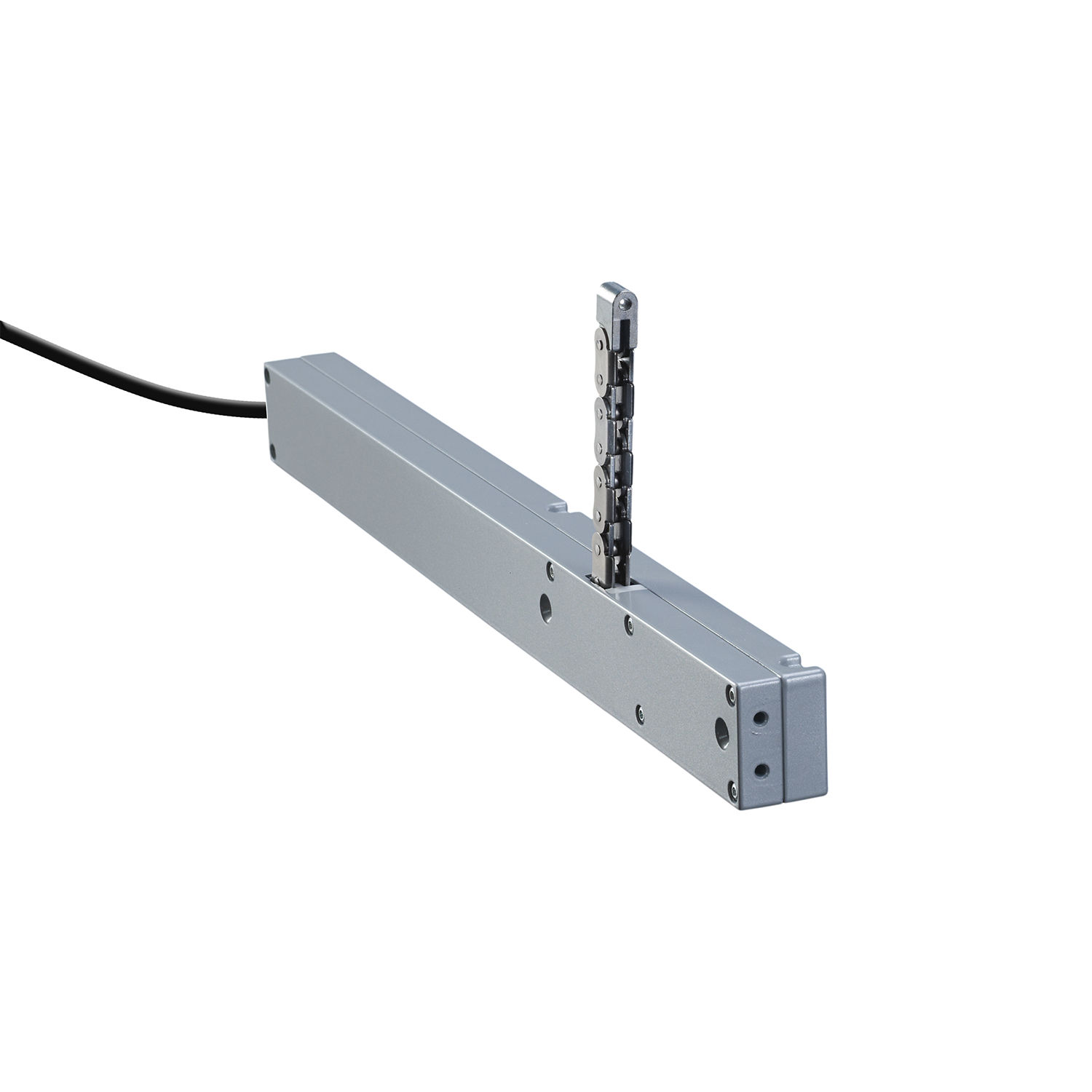

Kettenantrieb LM/2 (24 V)

Für RWA und Lüftung Besondere Merkmale Parallelbetrieb mehrerer Antriebe an einem Flügel mit intergrierter Tandem- (LM/2) bzw. Synchronsteuerung (LM/EasyDrive/2) möglich Technische Daten Ausführung LM/2/350-150N/.../RWA LM/2/500-200N/.../RWA Elektrische Eigenschaften Nennspannung 24 V DC (-20 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom 0,5 A bei 200 N Abschaltung integrierte, elektronische Lastabschaltung Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 350 mm 500 mm Druckkraft 150 N(siehe Kraft-Weg-Diagramm) 80 N(siehe Kraft-Weg-Diagramm) Zugkraft max. 200 N Zuhaltekraft max. 3000 N Laufgeschwindigkeit ca. 10 mm/s Einschaltdauer ED 30 (3 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) 360,5 x 40,8 x 30 mm 442 x 40,8 x 30 mm Elektrischer Anschluss Anschluss 3 x 0,75 mm², Länge ca. 3 m Einbau und Umgebungsbedingungen Umgebungstemperatur –10 °C bis +60 °C Schutzart IP 20 Zulassungen und Nachweise Baumuster-geprüft TÜV

Für Preise hier Anmelden/Registrieren

Kingspan STG GmbH

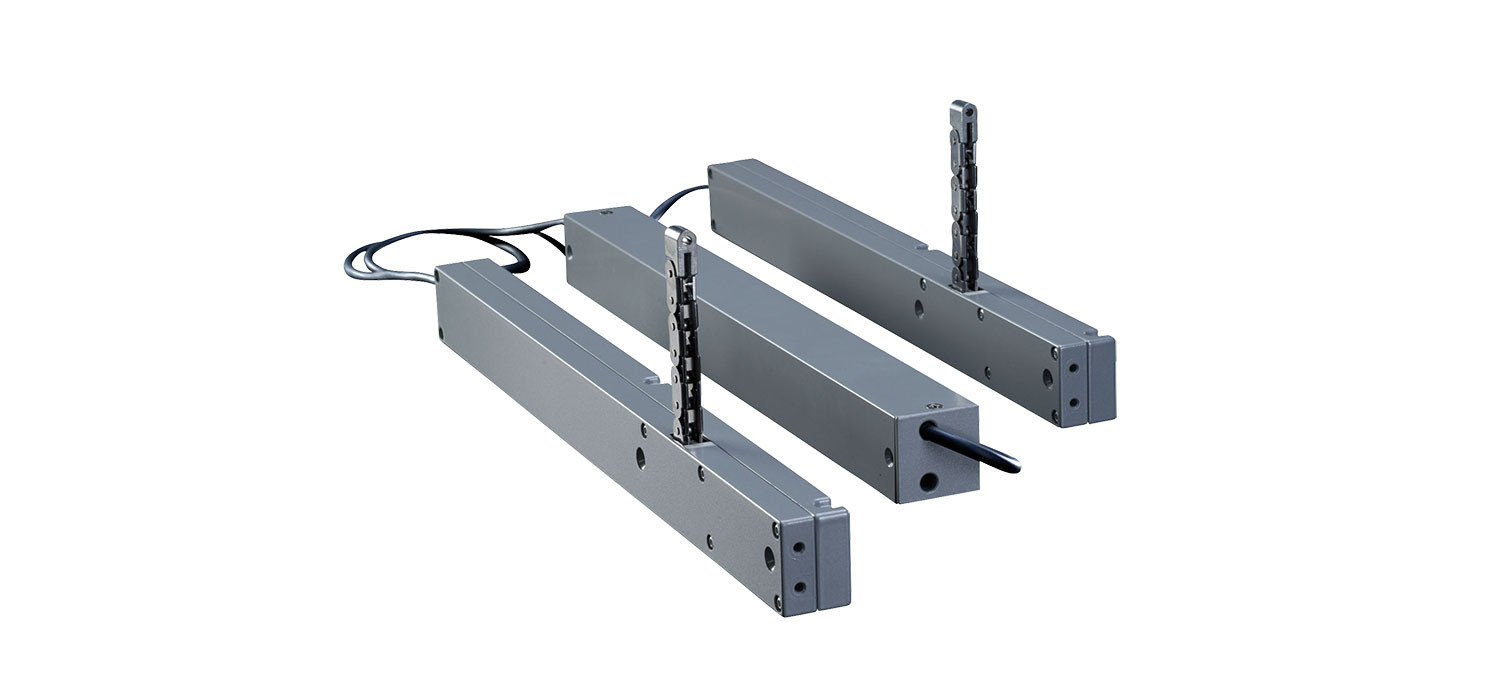

Kettenantrieb LM/2 Tandem (230 V)

Für die kontrollierte natürliche Lüftung Besondere Merkmale Vielseitig einsetzbare 230 V Antriebslösung mit zwei Antrieben mit bis zu 2 x 200 N Druck- und Zugkraft und externer Vorschalteinheit für breite Flügel, Klappen und Oberlichter Technische Daten Ausführung LM/2/350-2x200N/TD/.../AC LM/2/500-2x200N/TD/.../AC Elektrische Eigenschaften Nennspannung 230 V AC, 50 Hz (±10%) Nennstrom ca. 0,28 A Abschaltung integrierte, elektronische Lastabschaltung Schutzklasse I Mechanische Eigenschaften Hublänge, ca. 350 mm 500 mm Druckkraft 2 x 150 N(siehe Kraft-Weg-Diagramm) 2 x 80 N(siehe Kraft-Weg-Diagramm) Zugkraft max. 2 x 200 N Zuhaltekraft max. 2 x 3000 N Laufgeschwindigkeit ca. 8 mm/s Einschaltdauer ED 30 (3 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) 360,5 x 40,8 x 30 mm 442 x 40,8 x 30 mm Maße Vorschalteinheit(L x B x H) 424 x 40 x 40 mm Elektrischer Anschluss Anschluss Anschlussleitung 3 x 0,75 mm², Länge ca. 8 mVerbindungsleitung 2 x 0,75 mm² + 4 x 0,25 mm², Länge ca. 0,80 m Einbau und Umgebungsbedingungen Umgebungstemperatur –10 °C bis +50 °C Schutzart IP 20 Zulassungen und Nachweise Baumuster-geprüft TÜV

Für Preise hier Anmelden/Registrieren

Kingspan STG GmbH

Kettenantrieb LM/EasyDrive/2 (24 V)

Für RWA und Lüftung Besondere Merkmale Bis zu 4 Antriebe plus 2 Riegelantriebe synchronisierbar Synchronisierung und Referenzfahrt ohne EasyDrive-Software durchführbar Hub, Geschwindigkeit, Kraft: für AUF/ZU per EasyDrive-Software getrennt einstellbar Meldekontakt integriert, Funktion konfigurierbar Zwei Anschlussklemmen für einfache Verbindung zwischen den Antrieben Einstellbare Dichtschlussentlastung Technische Daten Ausführung LM/2/350-200N/.../RWA LM/2/500-200N/.../RWA Elektrische Eigenschaften Nennspannung 24 V DC (-20 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom 0,55 A bei 200 N Abschaltung integrierte, elektronische Lastabschaltung Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 21-350 mm(einstellbar) 21-500 mm(einstellbar) Druckkraft (einstellbar)200 N(siehe Kraft-Weg-Diagramm) (einstellbar)80 N(siehe Kraft-Weg-Diagramm) Zugkraft max. 200 N (einstellbar) Zuhaltekraft max. 3000 N Laufgeschwindigkeit 4-10 mm/s (einstellbar) Einschaltdauer ED 30 (3 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) 360,5 x 40,8 x 30 mm 442 x 40,8 x 30 mm Elektrischer Anschluss Anschluss 6-polig,Anschlusskabel nicht im Lieferumfang enthalten Einbau und Umgebungsbedingungen Umgebungstemperatur –10 °C bis +60 °C Schutzart IP 20 Zulassungen und Nachweise Baumuster-geprüft TÜV

Für Preise hier Anmelden/Registrieren
