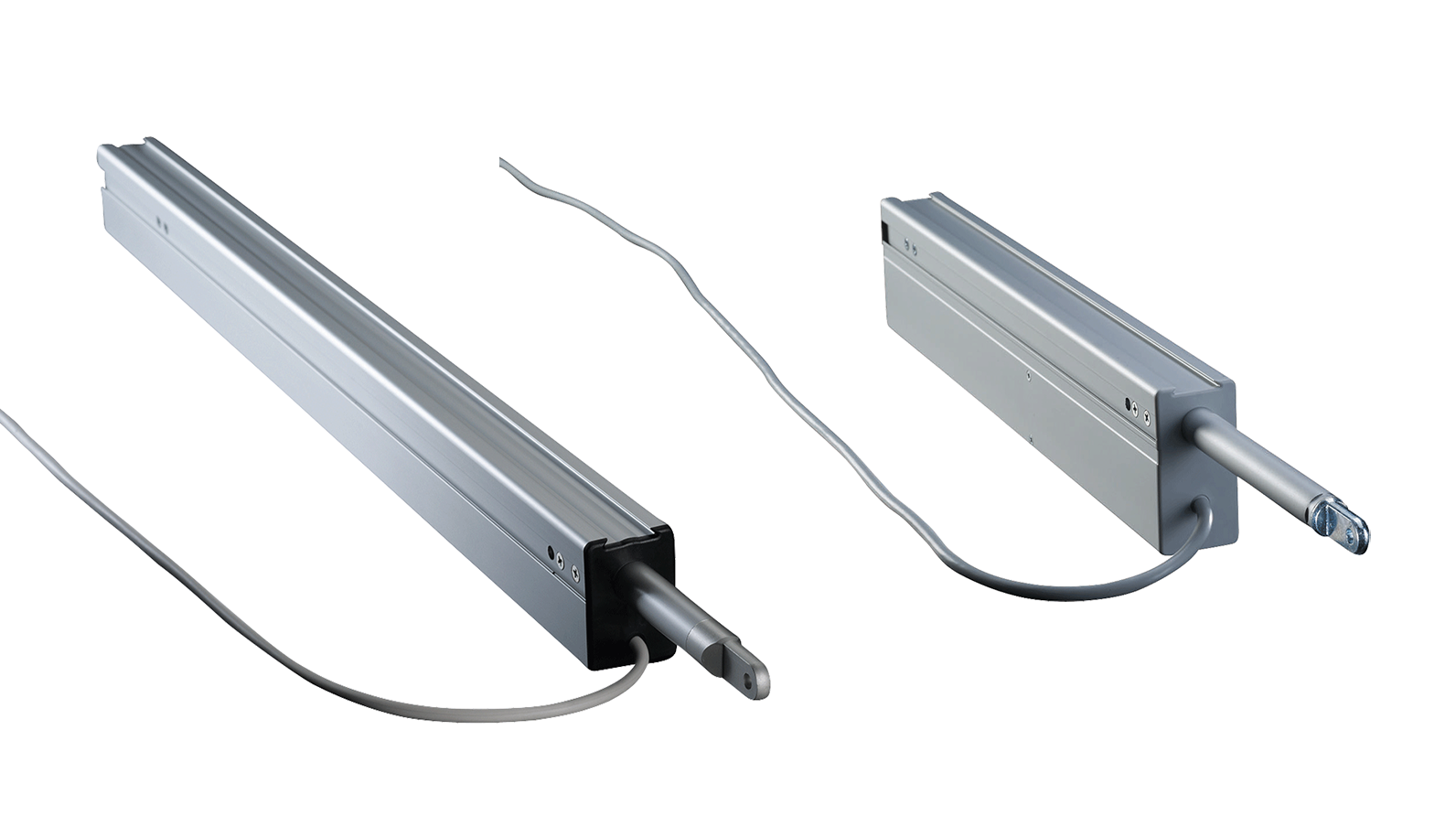

Serie M2 + M3

Für RWA und Lüftung Besondere Merkmale Druck- und Zugkräfte bis 1000 N Synchronbetrieb mit mehreren Antrieben über Synchronmodule möglich Technische Daten Ausführung M2/...-1000N/LA/EV1/RWA M2/...-1000N/SG/EV1/RWA Elektrische Eigenschaften Nennspannung 24 V DC (-15 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom 0,9 A Abschaltung integrierte extern über Synchronmodul Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 300, 500, 750 und 1000 mm Druckkraft max. 1000 N Zugkraft max. 1000 N Zuhaltekraft 2000 N Laufgeschwindigkeit ca. 4,2 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) Hub < 749 mm:(Hub + ca. 230 mm) x 60 x 41 mm Hub > 750 mm:(Hub + ca. 292 mm) x 60 x 41 mm Hub < 749 mm:(Hub + ca. 238 mm) x 60 x 41 mm Hub > 750 mm:(Hub + ca. 300 mm) x 60 x 41 mm Elektrischer Anschluss Anschluss 2 x 0,75 mm²  2 x 1,5 mm² + 3 x 0,5 mm² Einbau und Umgebungsbedingungen Umgebungstemperatur –5 °C bis +75 °C Schutzart IP 44   In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.

Für RWA und Lüftung Besondere Merkmale Druck- und Zugkraft bis 500 N Synchronbetrieb mit mehreren Antrieben über Synchronmodule möglich Technische Daten Ausführung M2/...-500N/LA/EV1/RWA M2/...-500N/SG/EV1/RWA Elektrische Eigenschaften Nennspannung 24 V DC (-15 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom 0,9 A Abschaltung intern extern über Synchronmodul Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 300, 500, 750, 1000 mm Druckkraft max. 500 N Zugkraft max. 500 N Zuhaltekraft 2000 N Laufgeschwindigkeit ca. 8,3 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) Hub < 750 mm:(Hub + ca. 230 mm) x 60 x 41 mm Hub > 751 mm:(Hub + ca. 292 mm) x 60 x 41 mm Hub < 750 mm:(Hub + ca. 238 mm) x 60 x 41 mm Hub > 751 mm:(Hub + ca. 300 mm) x 60 x 41 mm Elektrischer Anschluss Anschluss 2 x 0,75 mm²  2 x 1,5 mm² + 3 x 0,5 mm² Einbau und Umgebungsbedingungen Umgebungstemperatur –5 °C bis +75 °C Schutzart IP 44   In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.

Für RWA und Lüftung Besondere Merkmale VdS-zertifiziert Zur Anwendung in RWA- und RDA-Anlagen Technische Daten Ausführung M2/...-500N/LA/EV1/.../VdS Elektrische Eigenschaften Nennspannung 24 V DC (-20 % /+30 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom 0,9 A Abschaltung integrierte, elektronische Lastabschaltung Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 300 und 500 mm Druckkraft max. 500 N Zugkraft max. 500 N Zuhaltekraft 2000 N Laufgeschwindigkeit ca. 8,3 mm/s Einschaltdauer ED 60 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) (Hub + ca. 230 mm) x 60 x 41 mm Elektrischer Anschluss Anschluss 2 x 0,75 mm² Einbau und Umgebungsbedingungen Umgebungstemperatur –5 °C bis +75 °C Schutzart IP 44 Zulassungen und Nachweise VdS-Anerkennung G599006 nach VdS 2580 für Verwendung in RWA-AnlagenG505002 nach VdS 2886 für Verwendung in RDA-Anlagen   In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.

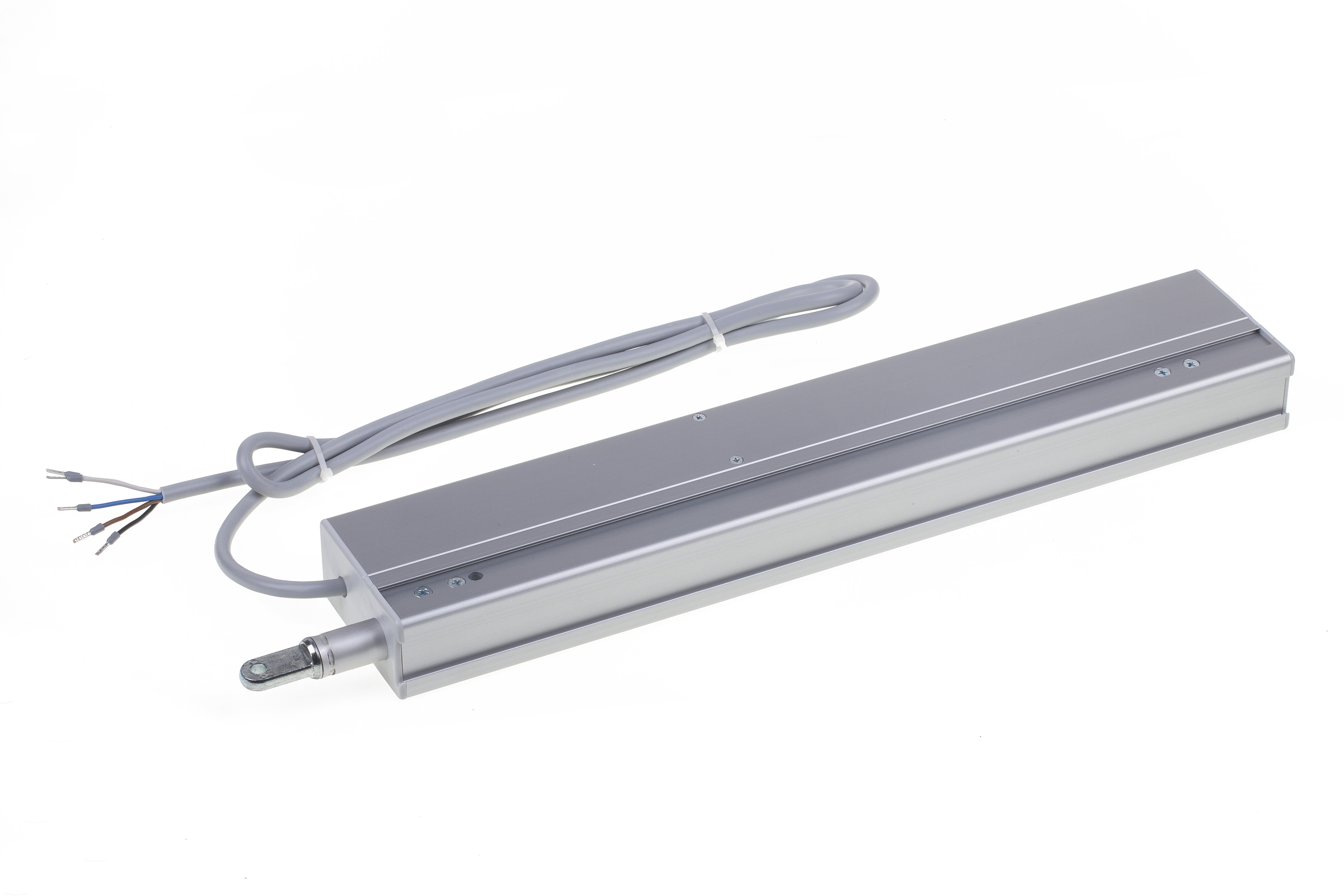

Für Lüftung Besondere Merkmale Mit 230 V Netzspannung betrieben und ist somit ohne Vorschaltgerät Potenzialfreier Kontakt für Meldung "Nicht ZU" (Kontakt schließt bei Verlassen der Position ZU) Technische Daten Ausführung M3/...-500N/LA/EV1/AC Elektrische Eigenschaften Nennspannung 230 V AC/50 Hz (-15 %/+10 %) Nennstrom ca. 0,2 A Abschaltung elektronische Lastabschaltung, eingebaut Schutzklasse II Mechanische Eigenschaften Hublänge, ca. 82, 300, 500 und 750 mm Druckkraft max. 500 N Zugkraft max. 250 N Zuhaltekraft 2000 N Laufgeschwindigkeit ca. 10 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) (Hub + ca. 133 mm) x 82,5 mm x 41 mm; Mindestbaulänge 433 mm Elektrischer Anschluss Anschluss 5 x 0,75 mm², Länge ca. 1,60 m, grau Einbau und Umgebungsbedingungen Umgebungstemperatur –5 °C bis +75 °C Schutzart IP 44 In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen. Zum Betrieb an Netzspannung 230 V AC sind die Antriebe mit einem integrierten Schaltnetzteil ausgerüstet. Es müssen daher zum Ansteuern der Antriebe geeignete Schalt- und Relaiskontakte eingesetzt werden.  Technische Änderungen vorbehalten; Abbildungen unverbindlich. Mit unserem kostenlosen Tool finden Sie auf Grundlage der von Ihnen eingegebenen Daten zur Fensterautomation im Handumdrehen maßgeschneiderte Vorschläge zum passenden Antrieb für Ihre Anforderungenin in der Fassade oder am Dach.
