Serie M9

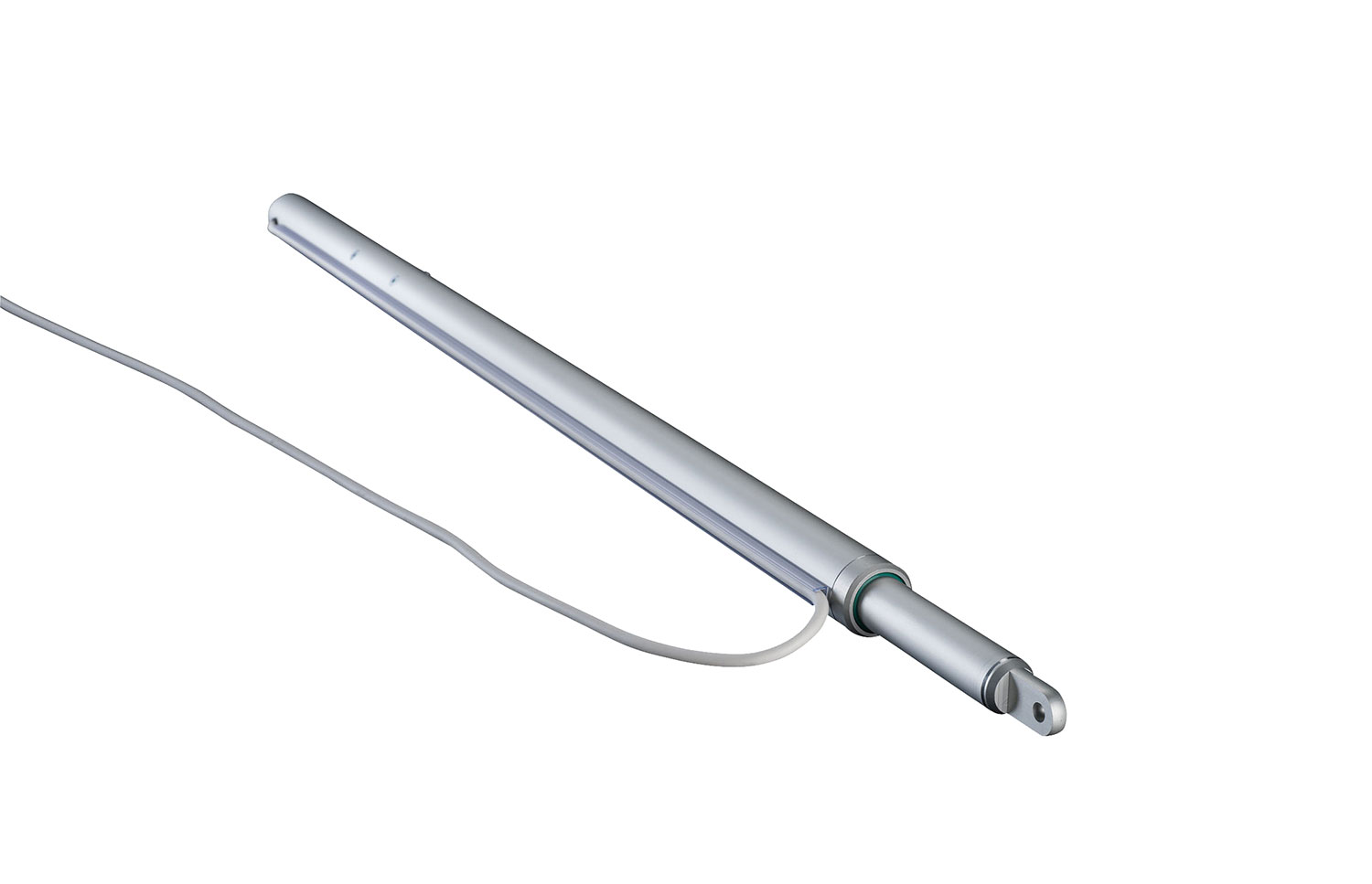

Für RWA und Lüftung Besondere Merkmale Auch als Typ Water Resistant (WR) speziell für feuchte Klimaumgebungen erhältlich Technische Daten Ausführung M9/...-1000N/LA/EV1/(WR)/RWA M9/...-1000N/SG/EV1/RWA Elektrische Eigenschaften Nennspannung 24 V DC (-15 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom ca. 1 A Abschaltung intern extern über Synchronmodul Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 300, 500, 750, 1000 mm Druckkraft max. 1000 N Zugkraft max. 1000 N Zuhaltekraft 2000 N Laufgeschwindigkeit ca. 3,8 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) (Hub + ca. 260 mm) x Ø 36 mm (Ø 44 mm bei Typ WR) Elektrischer Anschluss Anschluss 2 x 0,75 mm²  2 x 1,5 mm² + 3 x 0,5 mm² Einbau und Umgebungsbedingungen Umgebungstemperatur –5 °C bis +75 °C, Typ WR: +5 °C bis +60 °C Schutzart IP 54, Typ WR: IP44 (zulässige Einbaulage: Schubstange oben, max 45° geneigt)   In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen. Mit unserem kostenlosen Tool finden Sie auf Grundlage der von Ihnen eingegebenen Daten zur Fensterautomation im Handumdrehen maßgeschneiderte Vorschläge zum passenden Antrieb für Ihre Anforderungenin in der Fassade oder am Dach. Technische Änderungen vorbehalten; Abbildungen unverbindlich.

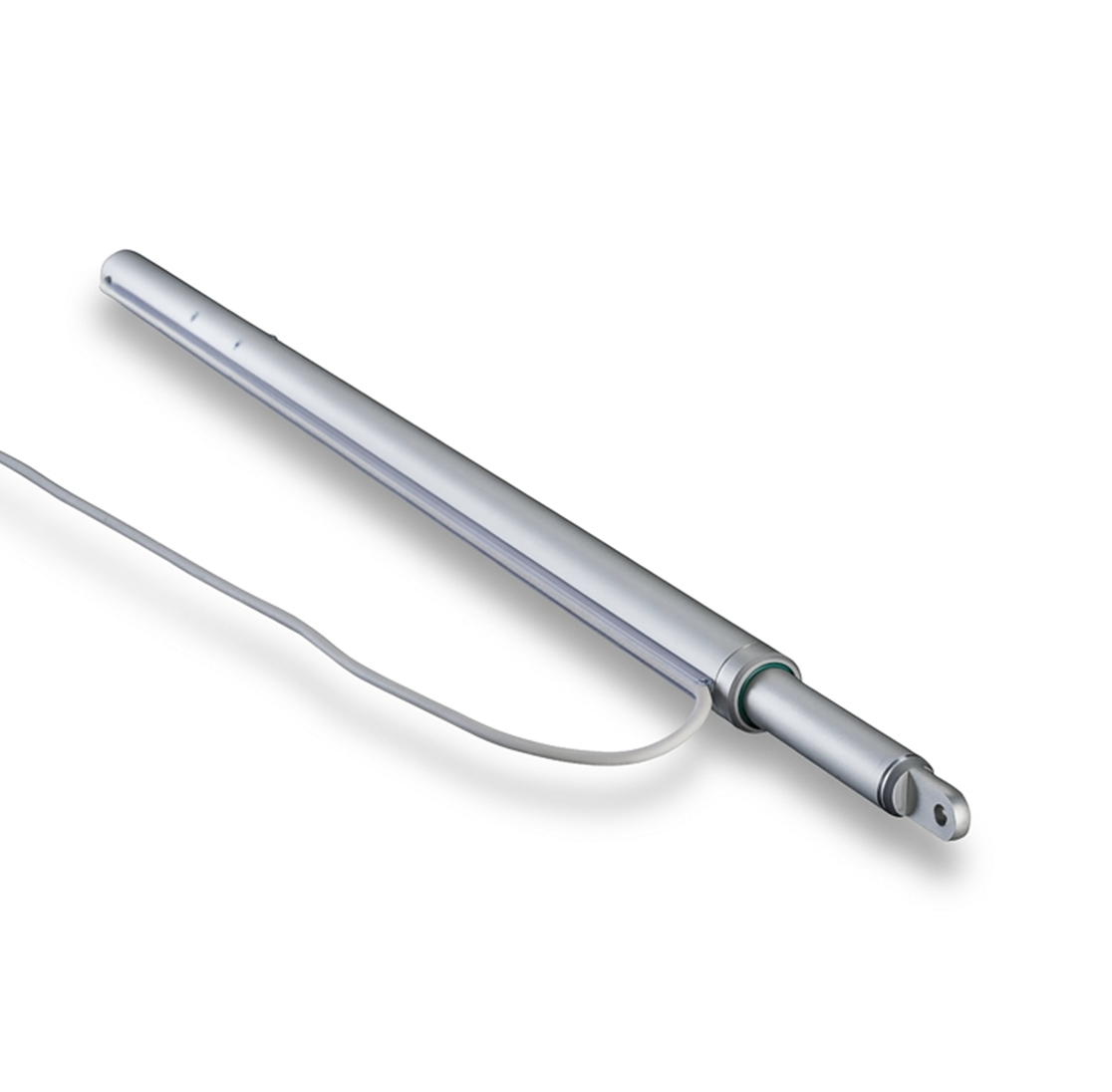

Für RWA und Lüftung Besondere Merkmale Auch als Typ Water Resistant (WR) speziell für feuchte Klimaumgebungen erhältlich  Technische Daten Ausführung M2/...-650N/LA/EV1/(WR)/RWA M2/...-650N/SG/EV1/RWA Elektrische Eigenschaften Nennspannung 24 V DC (-15 % /+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom ca. 1 A Abschaltung intern extern über Synchronmodul Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 300, 500, 750 und 1000 mm Druckkraft max. 650 N Zugkraft max. 650 N Zuhaltekraft 2000 N Laufgeschwindigkeit ca. 6,7 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) (Hub + ca. 260 mm) x Ø 36 mm (Ø 44 mm bei Typ WR) Elektrischer Anschluss Anschluss 2 x 0,75 mm²  2 x 1,5 mm² + 3 x 0,5 mm² Einbau und Umgebungsbedingungen Umgebungstemperatur –5 °C bis +75 °C, Typ WR: +5 °C bis +60 °C Schutzart IP 54, Typ WR: IP44 (zulässige Einbaulage: Schubstange oben, max 45° geneigt)   In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen. Mit unserem kostenlosen Tool finden Sie auf Grundlage der von Ihnen eingegebenen Daten zur Fensterautomation im Handumdrehen maßgeschneiderte Vorschläge zum passenden Fensterantrieb für Ihre Anforderungenin in der Fassade oder am Dach.

Für RWA und Lüftung Besondere Merkmale VdS-zertifiziert Zur Anwendung in RWA- und DBA-Anlagen Technische Daten Ausführung M9/...-500N/LA/EV1/.../VdS Elektrische Eigenschaften Nennspannung 24 V DC (-15 %/+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom 1 A Abschaltung integrierte, elktronische Lastabschaltung Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 300 und 500 mm Druckkraft max. 500 N Zugkraft max. 500 N Zuhaltekraft 2000 N Laufgeschwindigkeit ca. 8,3 mm/s Einschaltdauer S3 ED 30 (2 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) (Hub + ca. 260 mm) x Ø 36 mm Elektrischer Anschluss Anschluss 2 x 0,75 mm² Einbau und Umgebungsbedingungen Umgebungstemperatur –5 °C bis +75 °C Schutzart IP 54 Zulassungen und Nachweise VdS-Anerkennung G599007 nach VdS 2580 für Verwendung in RWA-AnlagenG505002 nach VdS 2886 für Verwendung in RDA-Anlagen In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen. Mit unserem kostenlosen Tool finden Sie auf Grundlage der von Ihnen eingegebenen Daten zur Fensterautomation im Handumdrehen maßgeschneiderte Vorschläge zum passenden Antrieb für Ihre Anforderungen in in der Fassade oder am Dach.

Für RWA und Lüftung Besondere Merkmale Druck- und Zugkräfte bis 1500 N Technische Daten Ausführung M9/3/...-1500N/SG/EV1/RWA Elektrische Eigenschaften Nennspannung 24 V DC (-15 %/+25 %) Zulässige Welligkeit der Nennspannung 2 Vss Nennstrom 1,6 A Abschaltung extern über Synchronmodul Schutzklasse III Mechanische Eigenschaften Hublänge, ca. 300, 500, 750 und 1000 mm Druckkraft max. 1500 N Zugkraft max. 1500 N Zuhaltekraft 2000 N Laufgeschwindigkeit ca. 5,1 mm/s Einschaltdauer ED 30 (10 min) Lebensdauer > 10.000 Zyklen Maße (L x B x H) (Hub + 364 mm) x Ø 36 mm Elektrischer Anschluss Anschluss 2 x 1,5 mm², 3 x 0,5 mm² Einbau und Umgebungsbedingungen Umgebungstemperatur –5 °C bis +75 °C  Schutzart IP 54 In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzu Mit unserem kostenlosen Tool finden Sie auf Grundlage der von Ihnen eingegebenen Daten zur Fensterautomation im Handumdrehen maßgeschneiderte Vorschläge zum passenden Antrieb für Ihre Anforderungenin in der Fassade oder am Dach. Technische Änderungen vorbehalten; Abbildungen unverbindlich. fragen.
