Serie M9
Kingspan STG GmbH

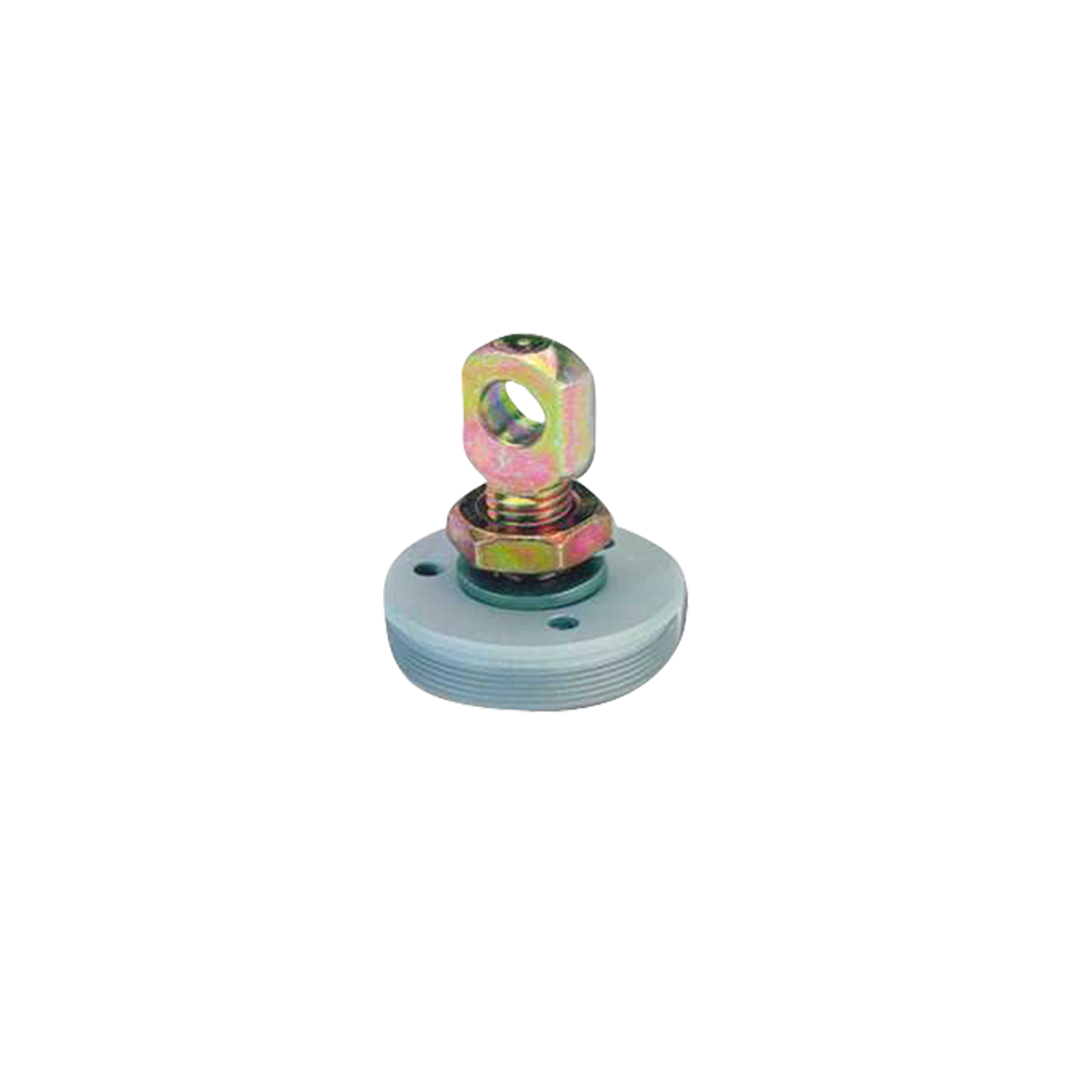

Zubehör Bodenschraube K9/L
Bodenschraube K9/L für Linearantriebe M9 und M9/3. Zur Montage mit Flügelbock FB9/C, z. B. für Lamellenkonstruktionen mit Linearantrieben "Auge-Auge"-Befestigung
Hinweis: Als Option am Antrieb montiert, nicht nachrüstbar. Bitte zusammen mit Antrieb bestellen.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Flügelbock FB 11/C
Flügelbock FB 11/C für Linearantrieb M1, M9
Merkmale:
Auch für schmale Rahmen, höchste Tragfähigkeit und guter Korrosionsschutz
Material: Stahl verzinkt
Sicherungsstift: Ø 8 mm
Bohrung Boden-/Augenschraube: Ø 8,2 mm
Max. zulässige Kraft: 3000 N
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

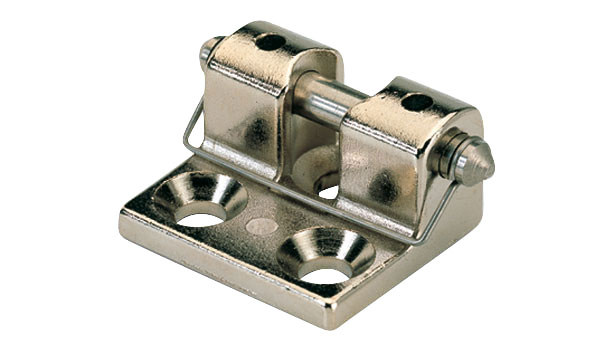

Zubehör Flügelbock FB 9/A
Flügelbock FB 9/A für M2, M9 und M1 1000 N
Merkmale:
Material: Zinkdruckguss
Sicherungsstift: Ø 6 mm
Bohrung Boden-/Augenschraube: Ø 6,2 mm
Max. zulässige Kraft: 1000 N
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Flügelbock FB 9/C
Flügelbock FB 9/C für M2, M9 und M1 1000 N
Merkmale:
Material: Stahl verzinkt
Sicherungsstift: Ø 8 mm
Bohrung Boden-/Augenschraube: Ø 8,2 mm
Max. zulässige Kraft: 1000 N
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

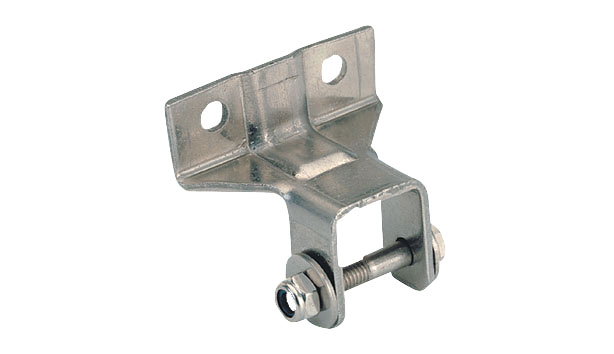

Zubehör Flügelbock FB 9/G für Lichtkuppeln
Flügelbock FB 9/G für die Montage von RWA Linearantrieb M2 500 N, RWA Linearantrieb M9 650 N und Lüftungsantrieb M3 500 N an einer Lichtkuppel
Merkmale:
Spezielle Ausführung für Lichtkuppeln bis 65 Kg
Material: Stahl verzinkt
Sicherungsstift: Ø 6 mm
Bohrung Augenschraube: Ø 6,2 mm
Max. zulässige Kraft: 650 N
Lieferumfang:1 x Flügelbock FB 9/G1 x Sechskantschraube M6 x 35-A23 x Unterlegscheiben 6,4 x 18 mm-A23 x Sechskantmutter M6-A22 x Sechskantschraube M6 x 10-02
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Flügelbock FB 9/H
Flügelbock FB 9/H für Linearantrieb M2, M3 und M9
Merkmale:
Ähnlich wie FB9/A, aber mit entriegelbarem Querstift für Lüftungsanlagen
Material: Stahl verzinkt
Sicherungsstift: Ø 6 mm
Bohrung Augenschraube: Ø 6,2 mm
Max. zulässige Kraft: 1000 N
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Flügelbock FB 9/J
Flügelbock FB 9/J für M1, M2, M3 und M9
Merkmale:
Material: Stahl
Sicherungsstift: Ø 8 mm
Bohrung Augenschraube: Ø 8,2 mm
Max. zulässige Kraft: 1500 N
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Klemmringkonsole K10/O
Klemmringkonsole K10/O für Linearantriebe M9 1000 N, M9/3 und M1
Die Klemmringkonsole für die leistungsstarken Antriebe und ist an allen üblichen Profilsystemen von Dach- und Fassadenfenstern montierbar.Speziell für Antriebe ab 1500 N oder andere Antriebe mit 36 mm Rohdurchmesser.
Merkmale:
Einfache Montage/Justierung durch geteilte Konsolengabel.
Nahezu über den gesamten Antrieb verschiebbar.
Geeignet für alle üblichen Profilsysteme an Dach- und Fassadenfenstern.
Material: Konsole: Stahl; Klemmring: Alumium-Druckguss
Max. zulässige Kraft: 2000 N
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Klemmringkonsole K12/O
Klemmringkonsole K12/O für Linearantriebe M9 und M1
Zur individuellen Montage von Linearantrieb M9 und M1 mit der Schmalseite an Fensterrahmen, Lichtkuppeln etc. Die Klemmringkonsole für die leistungsstarken Antriebe ist an allen üblichen Profilsystemen von Dach- und Fassadenfenstern montierbar. Des Weiteren kann die K12/O, welche aus Stahl und Aluminium besteht, einer zulässigen max. Last von 1500N standhalten
Merkmale:
Zur Montage des Antriebs mit seiner Schmalseite an Fensterrahmen, Lichtkuppeln etc.
Stabile Konsole für leistungsstarke Antriebe mit 36 mm Rohrdurchmesser.
Nahezu über den gesamten Antrieb verschiebbar
Geeignet für alle üblichen Profilsysteme an Dach- und Fassadenfenstern.
In den meisten Anwendungsfällen ohne zusätzlichen Befestigungswinkel verwendbar
Material: Stahl, Aluminium
Max. zulässige Kraft: 1500 NHinweis: entsprechende Profilverstärkung optional bestellbar, Art.-Nr. 13342503135
Abbildungen unverbindlich.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Klemmringkonsole K9/C
Merkmale:
Montagekonsole inkl. Klemmring für die universelle Montage
Besonders geeignet für hohe Montageabstände an Fenstern und Lichtkuppeln
Material: Konsole: Stahl; Klemmring: Aluminium-Druckguss
Max. zulässige Kraft: 650 N
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Klemmringkonsole K9/O
Klemmringkonsole K9/O für Linearantriebe M9 und M1
Merkmale:
Die Montagekonsole inkl. Klemmring ist nahezu über den gesamten Antrieb verschiebbar und für alle verbreiteten Profilsysteme für Dach- und Fassadenfenster geeignet
Material: Aluminium-Druckguss
Max. zulässige Kraft: 1000 N
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

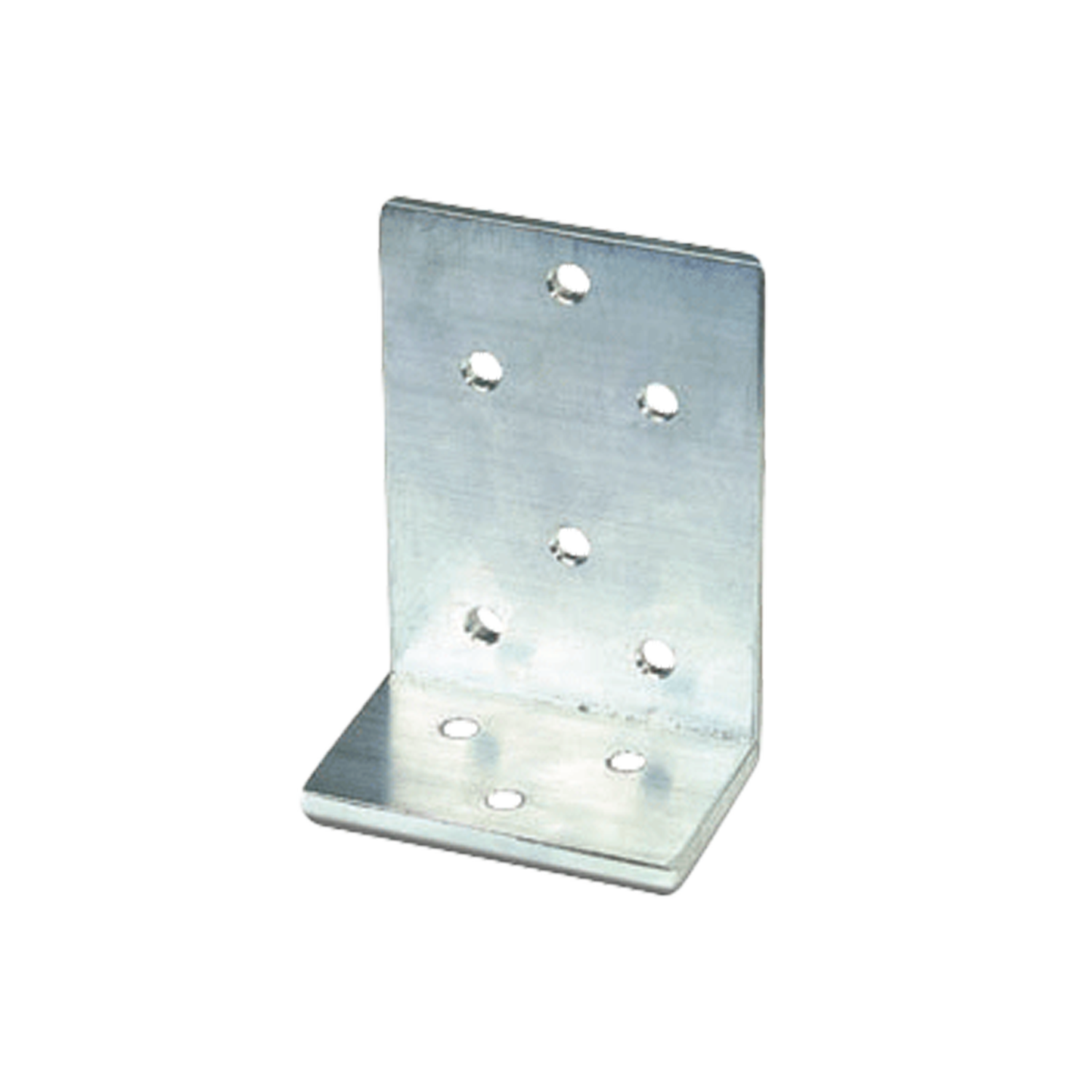

Zubehör Montagewinkel K9/K für K9/O
Für M9
In Verbindung mit Konsole K9/O z. B. am Kippfenster einwärts
Material: Stahl verzinkt
Max. zulässige Kraft: 650 N
WICHTIG: Der Abstand zwischen Motoraufhängung und Flügel muss mindestens 100 mm betragen.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

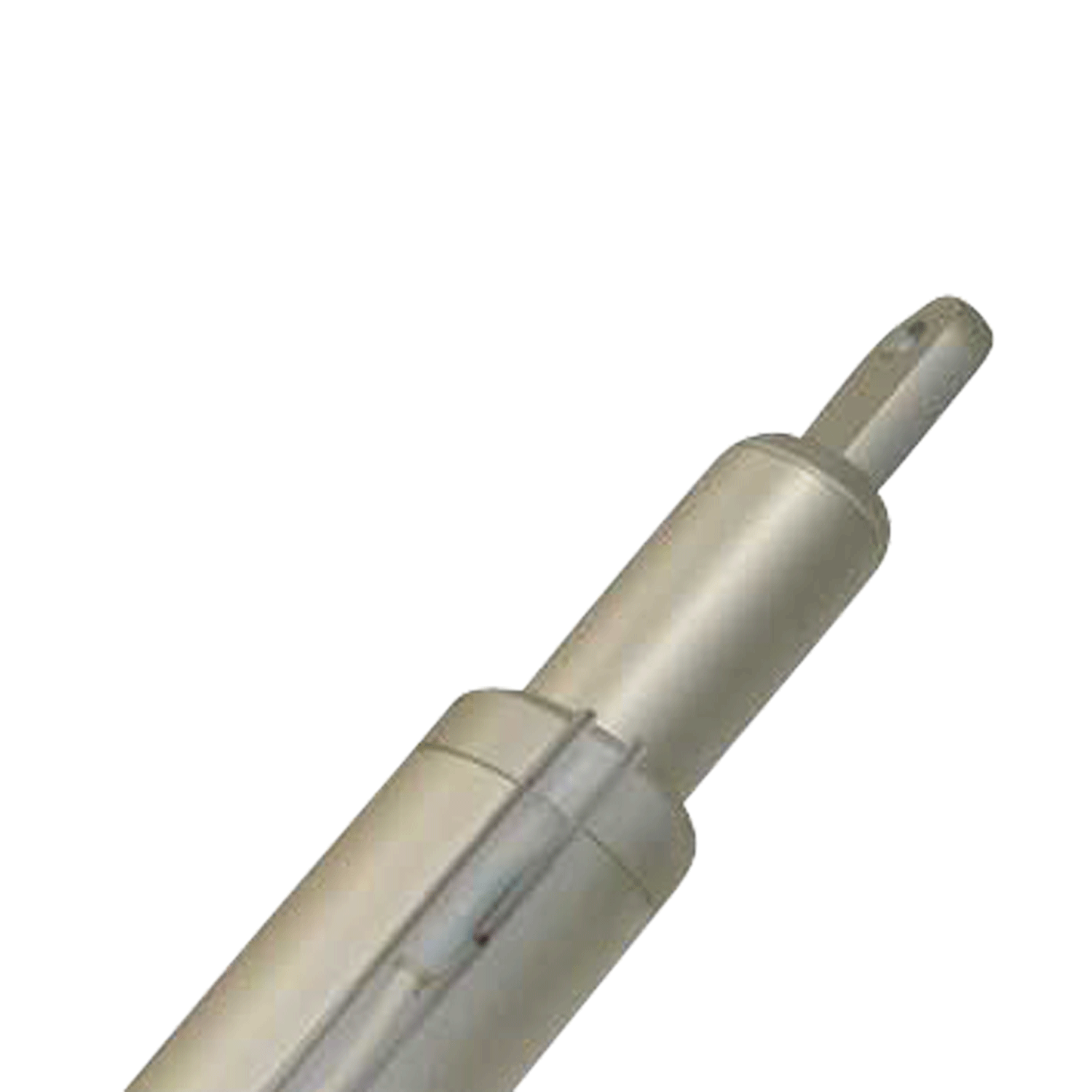

Zubehör Positionsanzeige PA9
Positionsanzeige PA9 für Linearantriebe M9 und M1
Magnetisch betätigter Kontakt. Im Kabelkanal, inkl. Schaltmagnet
Beliebiger Montagepunkt über den gesamten Hubbereich des Antriebs möglich
Mehrere PA9 möglich
Hinweis: Als Option am Antrieb montiert, nicht nachrüstbar. Bitte zusammen mit Antrieb bestellen.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

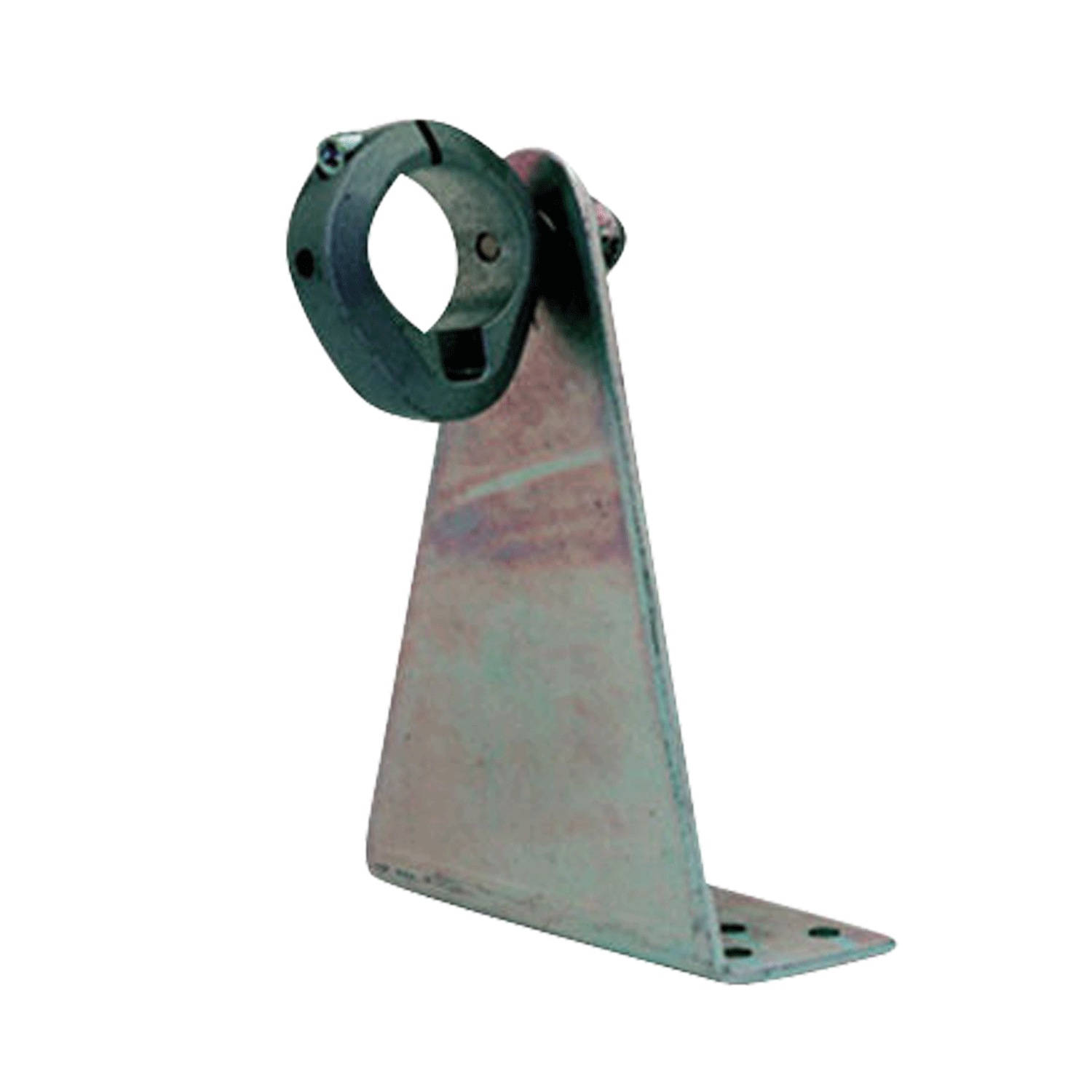

Zubehör Winkel-Klemmring-Konsole K9/MO
Winkel-Klemmring-Konsole K9/MO für Linearantrieb M9
Klemmringmontage für Kipp-, Klapp- und Drehfenster in der Fassade, mit einem erforderlichen Öffnungswinkel bis ca. 60°
Mind. Platzbedarf zwischen Flügel und Laibung: 56 mm
Sicherungsstift Flügelbock: Ø 8 mm
Bohrung Augenschraube: Ø 8,2 mmDrehpunktabstand: xxx mm
Material: Stahl, verzinkt
Max. zulässige Kraft: 650 N
Achtung:Die Winkelkonsole sollte – von der Bandseite gemessen – über Fenstermitte montiert werden. Entsprechende Antriebe je nach Flügelgröße bitte gesondert bestellen.
Hinweis:Nur verwendbar bei Antrieben mit Bodenschraube.
Bitte folgende Teile bestellen: Flügelbock FB9/C (Artikelnummer 65609020) und Winkelkonsole.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Winkelkonsole K9/2/M-90
Winkelkonsole K9/2/M-90
Für Linearantrieb M6, M7 und M91).
Zur seitlichen Montage von Linearantrieben mit Bodenschraube an Kipp- oder Klappfenstern
Mind. Platzbedarf zwischen Flügel und Laibung: 40 mm
Befestigunsbolzen Winkelkonsole : Ø 8 mm
Material: Stahl
Max. zulässige Kraft: 1000 N1) Bitte Antrieb mit 8,2 mm Bohrung Augenschraube bestellen.
Achtung:Die Winkelkonsole sollte – von der Bandseite gemessen – über Fenstermitte montiert werden.Hinweis:Nur verwendbar bei Antrieben mit Bodenschraube.
Bitte folgende Teile bestellen: Flügelbock FB9/A oder FB9/C und Winkelkonsole. Flügelbock FB9/A Artikelnummer: 20301001, Flügelbock FB9/c Artikelnummer: 65609020
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

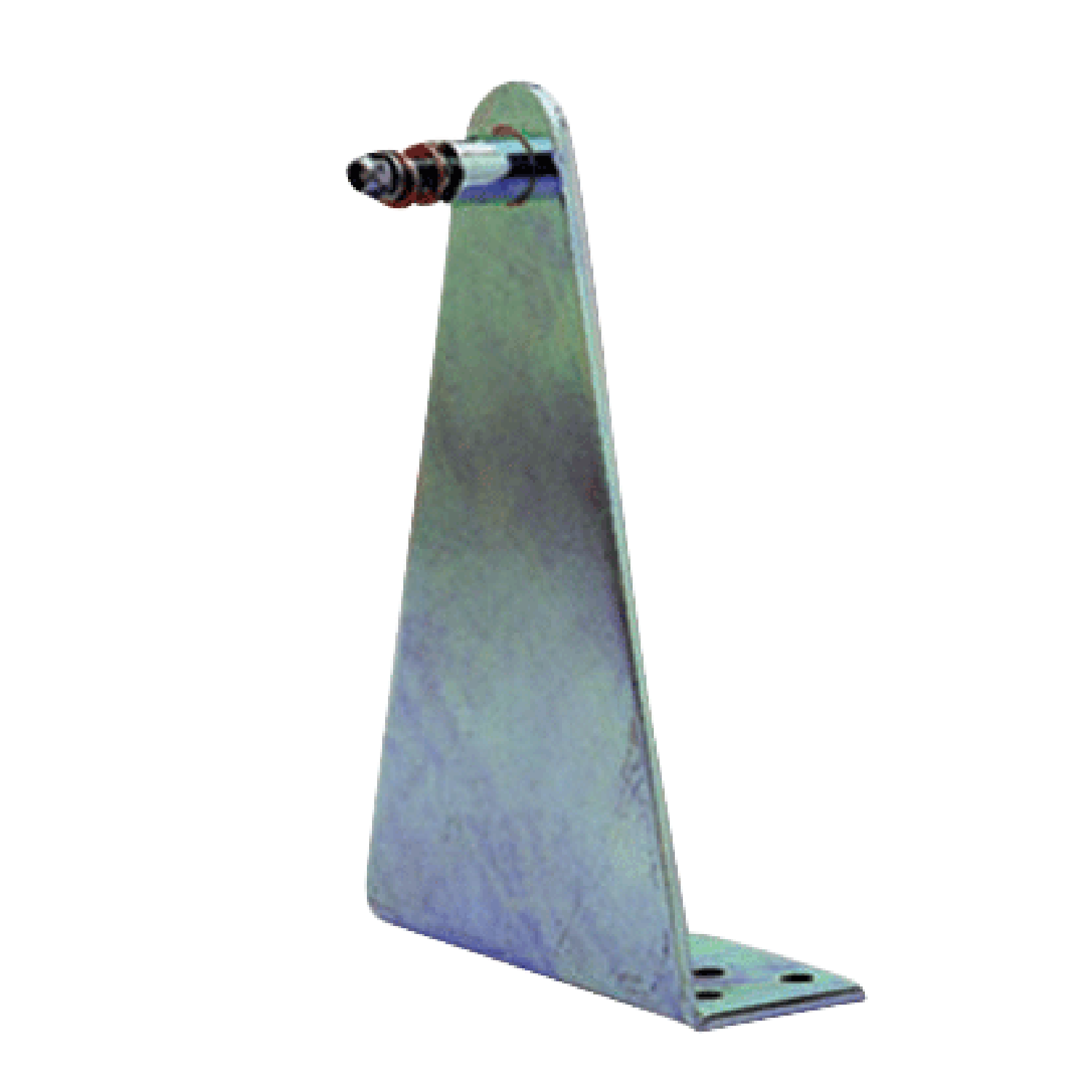

Zubehör Winkelkonsole K9/M
Winkelkonsole K9/M für Linearantrieb M9
Für Kipp-, Klapp- und Drehfenster, einwärts oder auswärts öffnend
Mind. Platzbedarf zwischen Flügel und Laibung: 45 mm
Sicherungsstift Flügelbock: Ø 6 mm
Befestigungsbolzen Winkelkonsole: Ø 8 mm
Erforderliche Bohrung Augenschraube: Ø 6,2 mm
Erforderliche Bohrung Bodenschraube: Ø 8,2 mmDrehpunktabstand: XXX mmMaterial: Stahl, verzinkt
Max. zulässige Kraft: 650 N
Achtung:Die Winkelkonsole sollte – von der Bandseite gemessen – über Fenstermitte montiert werden. Entsprechende Antriebe je nach Flügelgröße bitte gesondert bestellen.Hinweis:Nur verwendbar bei Antrieben mit Bodenschraube.Bitte folgende Teile bestellen: Flügelbock FB9/A (Artikelnummer 20301001)
und Winkelkonsole.
