Lüftungszentralen

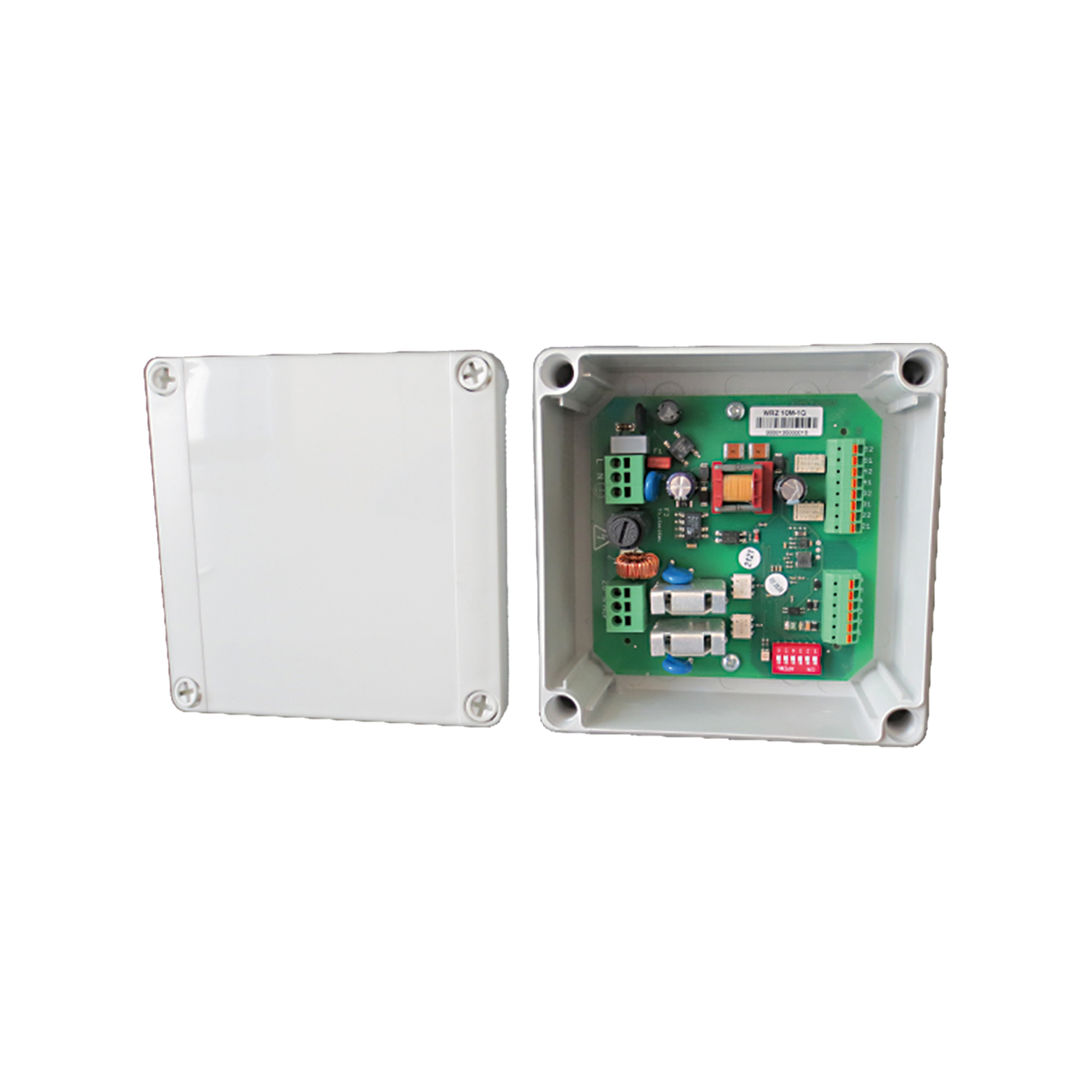

Lüftungszentrale zur Ansteuerung von max. 10 Lüftungsantrieben 230 V in einer Lüftungsgruppe Anschluss für bis zu zwei Wind- / Regenmelder WRM/2 24V oder einen Regenmelder RM/2 24V Automatisches Schließen von Fenstern, Klappen und Lichtkuppeln in Verbindung mit 230 V AC Antrieben nach einer Wind-/ Regenmeldung 4 potenzialfreie Relaiskontakte zur Vervielfachung und Weiterleitung eines Wind-/Regensignals Anschluss von bis zu 10 Antrieben in einer Gruppe Zeitabhängige Weiterleitung des Wind-/Regensignals. Konfigurierbar über DIP-Schalter Zeitabhängige Versorgung des Antriebsausganges "ZU" (Lüftungsfreigabe trotz Wind-/Regensignal). Konfigurierbar über DIP-Schalter Kaskadierung mehrerer WRZ 10M-1G zur Signalvervielfältigung möglich Statusmeldungen über optische Anzeige AnschlussmöglichkeitenDie WRZ 10M-1G bietet Anschlussmöglichkeiten für: 1 x Wind-/Regenmelder WRM/2 24 V oder 1 x RM/2 24 V Max. 10  Lüftungsantriebe  230 V AC z. B. Typ M3 4 potenzialfreie Relaiskontakte zur Weiterleitung eines Wind-/Regensignals

Zur Ansteuerung von 230 V AC Antrieben und Wind-/Regenmeldern. Die WRZ steuert max. 40 Lüftungsantriebe mit einer Gesamtstromaufnahme von 8 A, verteilt auf 4 Motorgruppen. Es gibt Anschlussmöglichkeiten für Lüftungstaster sowie Wind- und Regenmelder. Die Wind- und Regenmeldezentrale ist in den Ausführungen 10M/1G und 40M/4G erhältlich, an die entweder bis zu 10 Antriebe in einer Gruppe oder maximal 40 Antrieben in bis zu 4 Gruppen (pro Gruppe max. 10 Antriebe) angeschlossen werden können. Besondere Merkmale Anschluss für bis zu zwei Wind-/Regenmelder WRM/2 24V oder Merkmale für bis zu zwei Regenmelder RM/2 24V Anschluss für 230 V und 24 V Lüftungstaster Automatisches Schließen von Fenstern, Klappen und Lichtkuppeln in Verbindung mit 230 V AC Antrieben nach einer Wind-/Regenmeldung Zeitabhängige Weiterleitung des Wind-/Regensignals, konfigurierbar über DIP-Schalter Kaskadierung mehrerer WRZ (maximal 4 Stück) Statusmeldungen über optische Anzeige Anzeige der Auslösung der jeweiligen Melder, getrennt nach Wind und Regen Einsatzbereiche/ Merkmale 230 V AC Lüftungsantriebe und 24 V DC Wind-/Regenmelder Technische Daten Netzversorgungsspannung: 230 V AC, (±10 %), separat abgesichert Leistungsaufnahme: max. 1860 W Leistungsaufnahme (Standby): abhängig von den angeschlossenen Komponenten Anschlussklemme: Federklemme, max. 2,5 mm² Ausgang Antriebe Spannung: 230 V AC nenn (±10 %) Nennstrom: 2 A pro Antriebsgruppe Automatische Freischaltung: Dauer oder 2 Sek. Impuls (für Magnetventile), einstellbar Anschlussklemme: Federklemme, max. 2,5 mm² Sicherung: T 3,15 A H Ausgang Wind-/Regenmelder Spannung: 24 V nenn Strom: max. 500 mA (Gesamtstrom 2 Wind-/Regenmelder) Anschlussklemme: Federklemme, max. 1,5 mm² Max. Anzahl: 2 Stück (Typ WRM/2 oder RM/2) Sicherung: Keine Maße Maße: (H x B x T) 175 x 250 x 75 mm Gewicht: ca. 1 kg Nenntemperatur: 20 °C Umgebungstemperatur: –5 °C bis +40 °C
