RWA-Zentralen
Kingspan STG GmbH

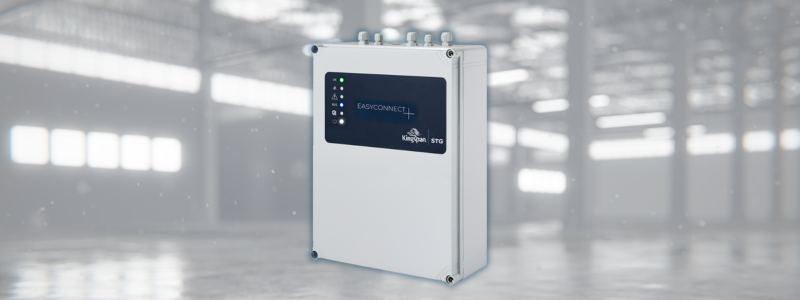

Kompaktzentrale EasyConnect+
24 V DC Kompaktzentrale mit hoher Stromabgabe von max. 20 A und Vernetzungsmöglichkeit von bis zu 26 EasyConnect+ Kompaktzentralen.
Universell einsetzbar mit zwei getrennten Kanälen. Jedem der zwei Motorkreise einer EasyConnect+ können bis zu 4 voneinander unabhängige RWA-Bereiche und/oder 4 Lüftungsbereiche zugeordnet werden. Somit können auch komplexe Anlagen mit bis zu 4 RWA-Bereichen und einer Stromaufnahme bis zu 520 A (verteilt auf 26 EasyConnect+) realisiert werden.
Durch den dezentralen Aufbau größerer RWA-Anlagen wird der Verkabelungsaufwand erheblich reduziert, wodurch kostbare Ressourcen und Kosten eingespart werden.
Merkmale:
Zwei RWA-Gruppen (RG) und zwei Lüftungsgruppen (LG), getrennt oder zusammengeschaltet verwendbar
Zwei Antriebslinien für 24 V DC Antriebe, max. Stromabgabe 16 A, für beide Antriebslinien zusammen max. 20 A
Zwei Anschlusseingänge für RWA-Taster (max. 10 Stück pro Anschluss)
Zwei Anschlusseingänge für Rauchmelder (bis zu 20 Stück pro Anschluss)
Zwei Anschlusseingänge für Brandmeldeanlage (BMA)
Zwei Anschlusseingänge für Lüftungstaster (bis zu 10 Stück pro Anschluss)
Weitere Anschlussmöglichkeiten für Wind-/Regenmelder
Drei konfigurierbare potenzialfreie Relaisausgänge (Default: Störung, Auslösung, Wind-/Regenmeldung)
Ein separater Spannungsausgang 27 V DC / 4 A (10 s)
Eingebaute Stromversorgung 230 V AC / 24 V DC, inklusive Notstrom-Akkus, Halter und Ladeteil für 72 Stunden Bereitschaft
Leitungsüberwachung der Melderkreise und der angeschlossenen Antriebe, Netz- und Akkuüberwachung
Grundfunktionen über DIP-Schalter einstellbar
Sechs Anzeigen in der Gehäusetür (Betrieb, Auslösung, Störung, Bus, Wartung, Netz 230 V)
Zwei Kanäle, getrennt oder zusammengeschaltet verwendbar
Zwei- oder Drei-Draht-Motorkreisüberwachung (Kurzschluss, Erdschluss und Unterbrechung werden überwacht)
Ausgänge getrennt einstellbar in AUF- und ZU-Richtung, für RWA und Lüftung
Polwendezeiten einstellbar
Lüftungshubbegrenzung, getrennt für jeden Ausgang
Lüftungstaster mit Positionsvorgabe konfigurierbar (0–100 %, über Zeit)
Einmalig konfigurierbarer Hub für überschlagende Lichtkuppeln
Vernetzung mehrerer EasyConnect+ Zentralen durch den Einbau einer zusätzlichen Netzwerkplatine (BusCard)
Weitere Merkmale:
6 Anzeigen auf der Frontplatte (Betrieb, Auslösung, Störung, Wartung, 230 V, Bus)
Einstellung der Grundkonfigurationen ohne PC-Tool über integrierte DIP-Schalter möglich, z. B. Lüftungshubbegrenzung, Lüftungsautomatik, Totmannbetrieb, BMA AUF + RESET über BMA-Schließerkontakt, BMA-Auslösung über Nachtriggerung, Kanäle trennen/kombinieren
Erweiterte Einstellmöglichkeiten über die Service-Port-Schnittstelle und optionale PC-Software
Akkugestützter Funktionserhalt über 72 Stunden
Überwachungsfunktionen:
Leitungsüberwachung der Melderkreise (autom. Melder, BMA, RWA-Bedienstelle)
Leitungsüberwachung der Motorkreise in 2-Draht-Technik (Kurzschluss, Erdschluss und Unterbrechung), wahlweise auch in 3-Draht-Technik
Leitungsüberwachung auf Erdschluss
Netz- und Akkuüberwachung
Bus-Netzwerk
Störungsmeldung in der Zentrale und an den RWA-Bedienstellen
Weitergabe von Störungsmeldungen über Relaisausgänge (Wechsler-Kontakte)
Fehleranzeige über interne 7-Segmentanzeige
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
RWA Kompaktzentrale 2A und 2A/M
Besonderheiten
Eine RWA-Gruppe (RG) und eine Lüftungsgruppe (LG)
Stromversorgung 24 V DC, Notstromakkus und Ladeteil, Funktionserhalt bei Netzausfall für 72 Std
Funktion "ohne Wartungstimer" (o.W.)
Funktion “Tägliches Lüften”
Leitungsüberwachung der Melderkreise (autom. Melder und RWA-Bedienstellen)
Leitungsüberwachung der angeschlossenen Antriebe
Selbstüberwachendes System mit optischer Störmeldung auf der Platine
Separat abgesicherter Netzeingang 230 V AC / 50 Hz
Zusätzliche Anschlussmöglichkeiten für Wind-/Regenmelder, Hupe, Signalleuchte und Lüftungstaster
Service-Port-Schnittstelle zur erweiterten Konfiguration über PC
Energieversorgung geprüft nach DIN EN 12101-10
Material
Kunststoff
Farbe: Grau
Kompaktzentrale 2A
Stahlblech
Farbe: Verkehrsweiß RAL 9016
Kompaktzentrale 2A VdS
Gehäuse: Metall
Farbe: Grau
Mechanische Eigenschaften
Kompaktzentrale 2A
Maße: (H x B x T) Typ 2A: 300 x 300 x 132 mm
Gewicht: ca. 6 kg inkl. Akkus
Kompaktzentrale 2A/M
Maße: (H x B x T) Typ 2A/M: 300 x 300 x 111 mm
Gewicht: ca. 6 kg inkl. Akkus
Anschlussmöglichkeiten:
24 V DC Antriebe mit eigener Last- oder Endabschaltung mit einer gesamten Stromaufnahme von max. 2 A
10 RWA-Bedienstellen RBH/3A...
10 automatische Melder in 2-Leiter-Technik
10 externe Lüftungstaster Auf/Stop/Zu (mit oder ohne Auf-Anzeige)
Erweiterbar durch ein Zusatzmodul TRZ/WRMAS-Basic zum Anschluss von einem Wind-/Regenmelder WRM/2 24V oder 1 Regenmelder (RM/2 24V), je einen Anschluss für potenzialfreie Meldung: RWA ausgelöst (Schließer) und Störung (Öffner); 24 V / max. 0,5 A
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
RWA Kompaktzentrale 2A VdS
RWA Kompaktzentrale 2A VdS 24 V DC Rauchabzugsanlage für den elektromotorischen Rauchabzug und die tägliche Lüftung, vorzugsweise zur Verwendung in Treppenräumen
Vorteile / Merkmale:
2 A Stromabgabe
Aufputz-Ausführung
inklusive der Funktion “tägliches Lüften”
eine RWA-Gruppe (RG) und eine Lüftungsgruppen (LG)
einstellbare Sonderfunktion
PC Service-Port-Schnittstelle für erweiterte Konfigurationsmöglichkeiten
eingebauter Wartungstimer
eingebaute Stromversorgung 230 V AC / 24 V DC, mit Notstromakkus, Haltebügel und Ladeteil für 72 Stunden Betriebsbereitschaft bei Netzausfall
erweiterbar durch optionale Zusatzmodule
TÜV, Registrier-Nr. 44 780 09 375661 nach DIN EN 61010-1; DIN EN 61010:2002-11; DIN EN 61010:2004-01
Material:
Gehäuse: Kunststoff
Farbe Grau
Anschlussmöglichkeiten:
24 V DC Antriebe mit eigener Last- oder Endabschaltung mit einer gesamten Stromaufnahme von max. 2 A
10 RWA-Bedienstellen RBH/3A...
10 automatische Melder in 2-Leiter-Technik
10 externe Lüftungstaster Auf/Stop/Zu (mit oder ohne Auf-Anzeige)
Erweiterbar durch ein Zusatzmodul TRZ/WRMAS-Basic zum Anschluss von einem Wind-/Regenmelder WRM/2 24V) oder 1 Regenmelder (RM/2 24V), je einen Anschluss für potenzialfreie Meldung: RWA ausgelöst (Schließer) undStörung (Öffner); 24 V / max. 0,5 A
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
RWA Kompaktzentrale 4A und 4A/M
Vorteile/Merkmale
4 A Stromabgabe
inklusive der Funktion „tägliches Lüften“
eine RWA-Gruppe (RG) und zwei Lüftungsgruppen (LG)
zwei Motorkreise
Stromversorgung 24 V, Notstromakkus und Ladeteil, Parallelbetrieb, 72 Std. Funktionserhalt bei Netzausfall
Leitungsüberwachung der Melderkreise (autom. Melder und RWABedienstellen) und der angeschlossenen Antriebe
einstellbare Sonderfunktionen
PC Service-Port-Schnittstelle für erweiterte Konfigurationsmöglichkeiten
eingebauter Wartungstimer möglich
verschließbarer Deckel (kein Schloss)
im Aufputzgehäuse, mit optionalen UPputz-Rahmen aus Metall möglich
TÜV Baumuster geprüft
Anschlussmöglichkeiten
24 V DC Antriebe mit eigener Last- oder Endabschaltung, frei aufteilbar auf zwei Motorkreise
10 RWA-Bedienstellen RBH/3A...
10 automatische Melder in 2-Leiter-Technik
10 externe Lüftungstaster (mit/ohne Auf-Anzeige) je Lüftungsgruppe
einen Wind-/Regenmelder (WRM/2 24V) oder 1 Regenmelder (RM/2 24V)
potenzialfreie Weiterleitung RWA, Störung, und Wind-/ Regenmeldung
über jeweils einen potenzialfreien Wechslerkontakt, max. 60 V / 0,5 A
Technische Daten
Elektrische Eigenschaften
Primäre Energieversorgung
Netzversorgungsspannung: 230 V AC/50 Hz, (±10 %), separat abgesichert
Systemspannung: 27 V DC (Nenn) (–25 % /+10 %)
Leistungsaufnahme: ca. 150 W bei 4 A Stromabgabe
Leistungsaufnahme (Standby): < 5 W
Anschlussklemme Schraubklemme: max. 2,5 mm²
Sicherung: Netz: 230 V AC; T 3,15 A/H, Motorkreis FKS 10 A
Sekundäre Energieversorgung
Akku 2,2 Ah
Stromabgabe nach 72 h im Notstrombetrieb 4 A für 180 sec.(nach DIN EN 12101-10)
Ausgang: Spannung 27 V DC (Nenn), (–25 % /+10 %) geglättet
Leistung Pmax = 108 W, Pmin = 0 W
Strom (nenn): Antriebe: 4 A bei ED 30, Ausgang separat abgesichert,Haftmagnete: 1 A bei ED 100
Öffnungs-/Schließvorgang: Umpolung der Spannung
Autom. Freischaltung AUF/ZU-Richtung: nach 3 Min. (im Lüftungsbetrieb)
Leitungsüberwachung: über Dioden
Anschlussklemme: max. 6 mm², Schraubklemme
Sicherung: FKS 10 A
Mechanische Eigenschaften
4A
Maße: (H x B x T) Typ 4A: 300 x 300 x 132 mm
Gewicht: ca. 6 kg inkl. Akkus
4A/M
Maße: Typ 4A/M: 300 x 300 x 111 mm
Gewicht: ca. 6 kg inkl. Akkus
Einbau und Umgebungsbedingungen
Nenntemperatur: 20 °C
Umgebungstemperatur: –5 °C bis +40 °C
Schutzart Typ 4A: IP 44
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

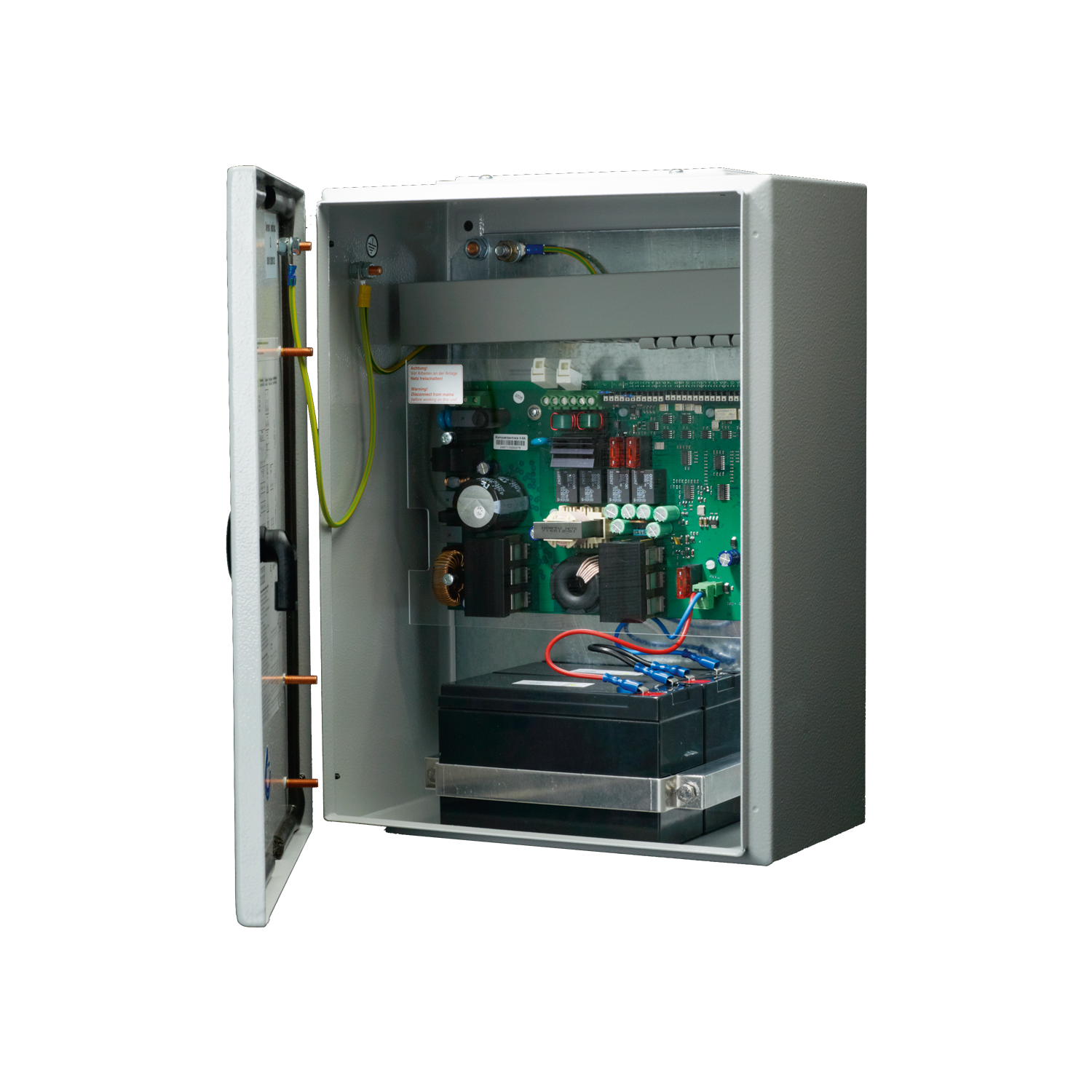

RWA Kompaktzentrale 8A und 8A/M
Vorteile/Merkmale
8 A Stromabgabe
inklusive der Funktion „tägliches Lüften“
eine RWA-Gruppe (RG) und zwei Lüftungsgruppen (LG)
zwei Motorkreise
Stromversorgung 24 V, Notstromakkus und Ladeteil, Parallelbetrieb, 72 Std. Funktionserhalt bei Netzausfall
Leitungsüberwachung der Melderkreise (autom. Melder und RWA-Bedienstellen) und der angeschlossenen Antriebe
einstellbare Sonderfunktionen
PC Service-Port-Schnittstelle für erweiterte Konfigurationsmöglichkeiten
eingebauter Wartungstimer
verschließbarer Deckel (kein Schloss)
im Aufputzgehäuse, mit optionalen Unterputz-Rahmen aus Metall
TÜV Baumuster geprüft
Anschlussmöglichkeiten
24 V DC Antriebe mit eigener Last- oder Endabschaltung, frei aufteilbar auf zwei Motorkreise
10 RWA-Bedienstellen RBH/3A...
10 automatische Melder in 2-Leiter-Technik
10 externe Lüftungstaster (mit/ohne Auf-Anzeige) je Lüftungsgruppe
einen Wind-/Regenmelder (WRM/2 24V) oder 1 Regenmelder (RM/2 24V)
potenzialfreie Weiterleitung RWA, Störung, und Wind-/ Regenmeldung
über jeweils einen potenzialfreien Wechslerkontakt, max. 60 V / 0,5 A
Technische Daten
Elektrische Eigenschaften
Primäre Energieversorgung
Netzversorgungsspannung: 230 V AC/50 Hz, (±10 %), separat abgesichert
Systemspannung: 27 V DC (Nenn) (–25 % /+10 %)
Leistungsaufnahme: ca. 150 W bei 8 A Stromabgabe
Leistungsaufnahme (Standby): < 5 W
Anschlussklemme Schraubklemme: max. 2,5 mm²
Sicherung: Netz: 230 V AC; T 3,15 A/H, Motorkreis FKS 10 A
Sekundäre Energieversorgung
Akku 2,4 Ah
Stromabgabe nach 72 h im Notstrombetrieb 4 A für 180 sec.(nach DIN EN 12101-10)
Ausgang: Spannung 27 V DC (Nenn), (–25 % /+10 %) geglättet
Leistung Pmax = 108 W, Pmin = 0 W
Strom (nenn): Antriebe: 8 A bei ED 30, Ausgang separat abgesichert, Haftmagnete: 1 A bei ED 100
Öffnungs-/Schließvorgang: Umpolung der Spannung
Autom. Freischaltung AUF/ZU-Richtung: nach 3 Min. (im Lüftungsbetrieb)
Leitungsüberwachung: über Dioden
Anschlussklemme: max. 6 mm², Schraubklemme
Sicherung: FKS 10 A
Mechanische Eigenschaften Kompaktzentrale 8A
Maße: (H x B x T) Typ 4A: 300 x 300 x 187 mm
Gewicht: ca. 8 kg inkl. Akku
Kompaktzentrale 8A/M
Maße: (H x B x T) Typ 4A: 400 x 300 x 180 mm
Gewicht: ca. 14,9 kg inkl. Akku
Einbau und Umgebungsbedingungen
Nenntemperatur: 20 °C
Umgebungstemperatur: –5 °C bis +40 °C
Schutzart Typ 8A: IP 44
Anwendung der Zentrale:
RWA und Lüftung
Ausgangsstrom [A]:
8
Spannung Steuerung:
24 V DC
Typ Steuerung:
Kompaktzentrale
Zulassungen und Nachweise:
DIN EN 12101-10
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Treppenraumzentrale TRZ Plus 2A
Eigenschaften
2 A Stromabgabe
Farbe: Orange
Ohne Wartungstimer
Inklusive der Funktion „tägliches Lüften”
Eine RWA-Gruppe (RG) und eine Lüftungsgruppe (LG)
Einstellbare Sonderfunktion
PC Service-Port-Schnittstelle für erweiterte Konfigurationsmöglichkeiten
Eingebaute Stromversorgung 230 V AC / 24 V DC, Notstromakkus und Ladeteil für 72 Stunden Betriebsbereitschaft bei Netzausfall
Erweiterbar durch optionale Zusatzmodule
TÜV-Baumuster geprüft
Geprüft nach EN 12101-10:2005/AC:2007
Anschlussmöglichkeiten:
24 V DC Antriebe mit eigener Last- oder Endabschaltung mit einer gesamten Stromaufnahme von max. 2 A
10 RWA-Bedienstellen RBH/3A...
10 automatische Melder in 2-Leiter-Technik
10 externe Lüftungstaster Auf/Stop/Zu (mit oder ohne Auf-Anzeige)
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

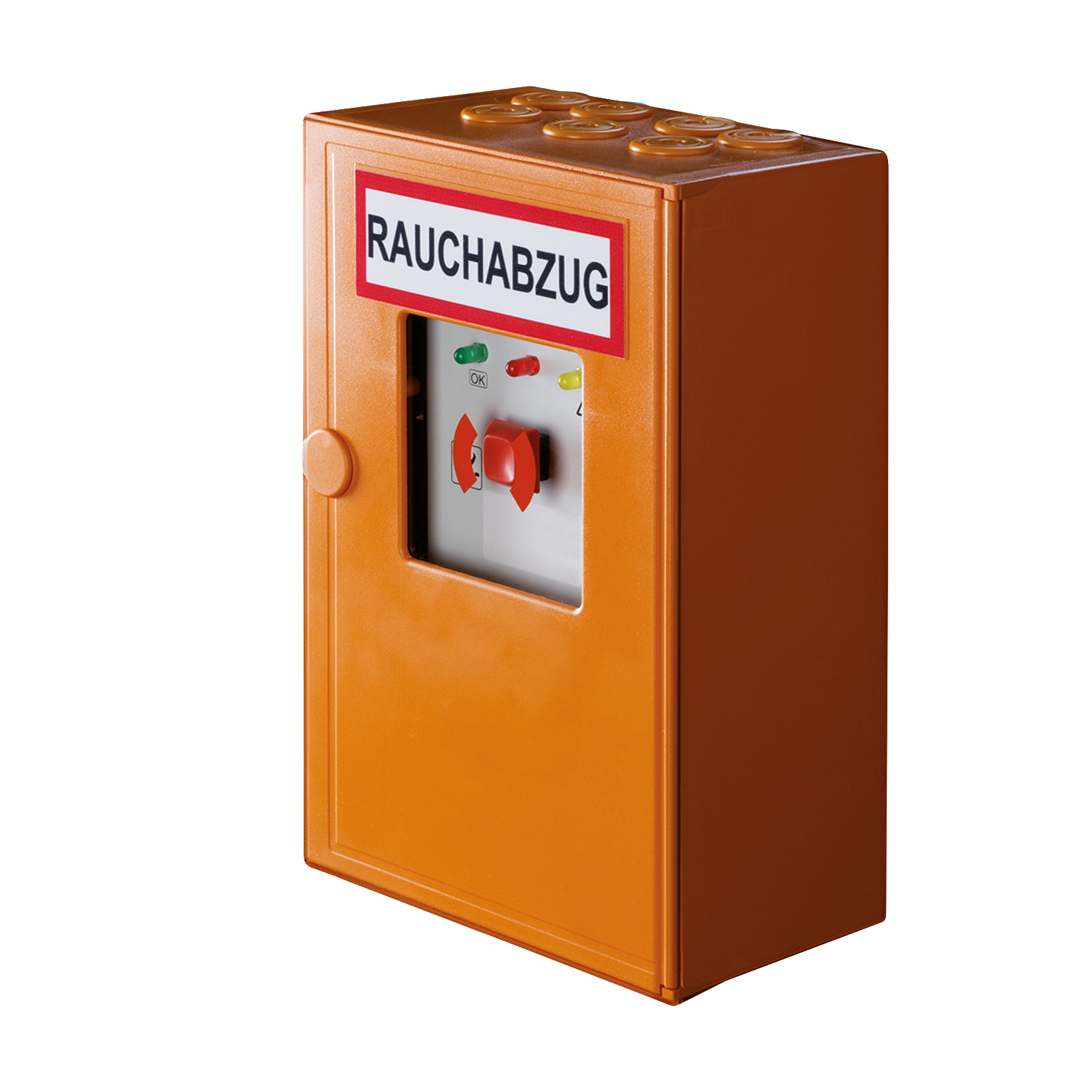

Treppenraumzentrale TRZ Plus Comfort
Vorteile / Merkmale
Max. 2 A Stromabgabe
Farbe:
Ohne Wartungstimer
Integrierte Lüftungstaster und RWA-Bedienstelle
Inklusive der Funktion „tägliches Lüften“
Eine RWA-Gruppe (RG) und eine Lüftungsgruppe (LG)
PC-Service-Port-Schnittstelle für erweiterte Konfigurationsmöglichkeiten
Eingebaute Stromversorgung 230 V AC / 24 V DC, inklusive Notstromakkus, Haltebügel und Ladeteil für 72 Stunden Betriebsbereitschaft bei Netzausfall
Optional als unterputzmontierbare Variante erhältlich
TÜV-Baumuster-geprüft
Geprüft nach EN 12101-10:2005/AC:2007
Material
Kunststoffgehäuse für Aufputz-Montage
Anschlussmöglichkeiten
24 V DC Antriebe mit eigener Last- oder Endabschaltung mit einer gesamten Stromaufnahme von max. 2 A
10 RWA-Bedienstellen RBH/3A...
10 automatische Melder in 2-Leiter-Technik
10 externe Lüftungstaster Auf/Stop/Zu (mit oder ohne Auf-Anzeige)
24 V DC Sirene oder Blitzleuchte, max. 100 mA
Je einen Anschluss zur potenzialfreien Meldung: RWA ausgelöst (Schließerkontakt) und Störung (Öffnerkontakt); 24 V / max. 0,5 A
Eingang für Wind/Regenmelder
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Treppenraumzentrale TRZ Plus DG
Zum Anschluss von Druckgasgeneratoren (DG)Vorteile / MerkmaleMax. 2 A StromabgabeFarbe: Orange
Ohne Wartungstimer
Integrierter Lüftungstaster und RWA-Bedienstelle
Inklusive der Funktion „tägliches Lüften“
Eine RWA-Gruppe (RG) und eine Lüftungsgruppe (LG)
PC-Service-Port-Schnittstelle für erweiterte Konfigurationsmöglichkeiten
Eingebaute Stromversorgung 230 V AC / 24 V DC, inclusive Notstromakkus, Haltebügel und Ladeteil für 72 Stunden Betriebsbereitschaft bei Netzausfall
Optional als unterputzmontierbare Variante erhältlich
TÜV-Baumuster-geprüft
Geprüft nach EN 12101-10:2005/AC:2007
Material
Kunststoffgehäuse für Aufputz-Montage
Anschlussmöglichkeiten24 V DC Druckgasgeneratoren (max. 8 Stück in Reihe: je 1,0 - 1,6 Ohm pro Stück)
10 RWA-Bedienstellen RBH/3A (Linienabschluss über beiliegenden Endwiderstand), 1 RWA-Bedienstelle ist integriert
10 automatische Melder in 2-Leiter-Technik, optische Rauchmelder und/oder Wärmedifferential-Melder und/oder Wärmemaximal-Melder (Linienabschluss mit aktivem Endmodul)
Zur potenzialfreien Meldung Alarm (RWA-ausgelöst) und/oder Sammelstörung (max. 24 V / max. 0,5 A)
24 V DC Sirene oder Blitzleuchte, max. 100 mA
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
TRZ Plus Comfort LiSE CE
Die akkugepufferte TRZ Plus Comfort steuert die Rauchabzugsöffnungen und regelt die Luftqualität im Aufzugsschacht sowie in der Kabine.Bei Rauchdetektion wird zusätzlich eine Meldung an die Liftsteuerung gegeben. Diese steuert den Aufzug in die nächste in Fahrtrichtung liegende Haltestelle und öffnet die Türen zum Ausstieg.System mit bauaufsichtlicher Zulassung zur Rauchdetektion, Entrauchung und Be- und Entlüftung von Aufzugsschächten. Energie- und kostenoptimierte Lösung basierend auf dem Prinzip der punktförmigen Rauchmelder. LiSE arbeitet mit einer geschlossenen Rauchabzugsöffnung, die nur im Bedarfsfall manuell oder mittels Detektion durch automatische Melder zur kontrollierten natürlichen Lüftung oder zum Rauch- und Wärmeabzug geöffnet wird.
Vorteile / Merkmale
Mit bauaufsichtlicher Zulassung (DIBt Zulassung Nr. Z-78.12-247)
Zuverlässige Entrauchung der Aufzugsschächte unter Einhaltung der EnEV
Gezielte und kontrollierte Lüftung
Keine permanente Öffnung
Reduzierung von Wärmeverlusten
Energieverbrauch und CO2-Ausstoß des Gebäudes sinken deutlich
Verbesserte Luftqualität in Aufzugsschacht und Kabine
Nachhaltiger Einsatz für Klima und Umwelt
Sicherheit
Im Brandfall hat die Evakuierung der im Aufzug befindlichen Personen erste Priorität
Entspricht sämtlichen rechtlichen Anforderungen und europäischen Normen
Konformität mit Bauproduktenverordnung, Maschinenrichtlinie, Sicherheitsregeln für
Aufzüge sowie VdS Merkblatt 2895
Umfassendes, modulares Sortiment an Komponenten
Mehr Sicherheit im Gebäude
Material
Kunststoffgehäuse für Aufputz-Montage
Farbe: Orange
Anschlussmöglichkeiten
24 V DC Antriebe mit eigener Last- oder Endabschaltung mit einer gesamten Stromaufnahme von max. 2 A
10 RWA-Bedienstellen RBH/3A...
10 automatische Melder in 2-Leiter-Technik
10 externe Lüftungstaster Auf/Stop/Zu (mit oder ohne Auf-Anzeige)
24 V DC Sirene oder Blitzleuchte, max. 100 mA
je einen Anschluss zur potenzialfreien Meldung: RWA ausgelöst (Schließerkontakt) und Störung (Öffnerkontakt); 24 V / max. 0,5 A
Eingang für Wind/Regenmelder
Für Preise hier Anmelden/Registrieren
