Kompaktzentralen

24 V DC Kompaktzentrale mit hoher Stromabgabe von max. 20 A und Vernetzungsmöglichkeit von bis zu 26 EasyConnect+ Kompaktzentralen. Universell einsetzbar mit zwei getrennten Kanälen. Jedem der zwei Motorkreise einer EasyConnect+ können bis zu 4 voneinander unabhängige RWA-Bereiche und/oder 4 Lüftungsbereiche zugeordnet werden. Somit können auch komplexe Anlagen mit bis zu 4 RWA-Bereichen und einer Stromaufnahme bis zu 520 A (verteilt auf 26 EasyConnect+) realisiert werden. Durch den dezentralen Aufbau größerer RWA-Anlagen wird der Verkabelungsaufwand erheblich reduziert, wodurch kostbare Ressourcen und Kosten eingespart werden. Merkmale: Zwei RWA-Gruppen (RG) und zwei Lüftungsgruppen (LG), getrennt oder zusammengeschaltet verwendbar Zwei Antriebslinien für 24 V DC Antriebe, max. Stromabgabe 16 A, für beide Antriebslinien zusammen max. 20 A Zwei Anschlusseingänge für RWA-Taster (max. 10 Stück pro Anschluss) Zwei Anschlusseingänge für Rauchmelder (bis zu 20 Stück pro Anschluss) Zwei Anschlusseingänge für Brandmeldeanlage (BMA) Zwei Anschlusseingänge für Lüftungstaster (bis zu 10 Stück pro Anschluss) Weitere Anschlussmöglichkeiten für Wind-/Regenmelder Drei konfigurierbare potenzialfreie Relaisausgänge (Default: Störung, Auslösung, Wind-/Regenmeldung) Ein separater Spannungsausgang 27 V DC / 4 A (10 s) Eingebaute Stromversorgung 230 V AC / 24 V DC, inklusive Notstrom-Akkus, Halter und Ladeteil für 72 Stunden Bereitschaft Leitungsüberwachung der Melderkreise und der angeschlossenen Antriebe, Netz- und Akkuüberwachung Grundfunktionen über DIP-Schalter einstellbar Sechs Anzeigen in der Gehäusetür (Betrieb, Auslösung, Störung, Bus, Wartung, Netz 230 V) Zwei Kanäle, getrennt oder zusammengeschaltet verwendbar Zwei- oder Drei-Draht-Motorkreisüberwachung (Kurzschluss, Erdschluss und Unterbrechung werden überwacht) Ausgänge getrennt einstellbar in AUF- und ZU-Richtung, für RWA und Lüftung Polwendezeiten einstellbar Lüftungshubbegrenzung, getrennt für jeden Ausgang Lüftungstaster mit Positionsvorgabe konfigurierbar (0–100 %, über Zeit) Einmalig konfigurierbarer Hub für überschlagende Lichtkuppeln Vernetzung mehrerer EasyConnect+ Zentralen durch den Einbau einer zusätzlichen Netzwerkplatine (BusCard) Weitere Merkmale: 6 Anzeigen auf der Frontplatte (Betrieb, Auslösung, Störung, Wartung, 230 V, Bus) Einstellung der Grundkonfigurationen ohne PC-Tool über integrierte DIP-Schalter möglich, z. B. Lüftungshubbegrenzung, Lüftungsautomatik, Totmannbetrieb, BMA AUF + RESET über BMA-Schließerkontakt, BMA-Auslösung über Nachtriggerung, Kanäle trennen/kombinieren Erweiterte Einstellmöglichkeiten über die Service-Port-Schnittstelle und optionale PC-Software Akkugestützter Funktionserhalt über 72 Stunden Überwachungsfunktionen: Leitungsüberwachung der Melderkreise (autom. Melder, BMA, RWA-Bedienstelle) Leitungsüberwachung der Motorkreise in 2-Draht-Technik (Kurzschluss, Erdschluss und Unterbrechung), wahlweise auch in 3-Draht-Technik Leitungsüberwachung auf Erdschluss Netz- und Akkuüberwachung Bus-Netzwerk Störungsmeldung in der Zentrale und an den RWA-Bedienstellen Weitergabe von Störungsmeldungen über Relaisausgänge (Wechsler-Kontakte) Fehleranzeige über interne 7-Segmentanzeige

Besonderheiten Eine RWA-Gruppe (RG) und eine Lüftungsgruppe (LG) Stromversorgung 24 V DC, Notstromakkus und Ladeteil, Funktionserhalt bei Netzausfall für 72 Std Funktion "ohne Wartungstimer" (o.W.) Funktion “Tägliches Lüften” Leitungsüberwachung der Melderkreise (autom. Melder und RWA-Bedienstellen) Leitungsüberwachung der angeschlossenen Antriebe Selbstüberwachendes System mit optischer Störmeldung auf der Platine Separat abgesicherter Netzeingang 230 V AC / 50 Hz Zusätzliche Anschlussmöglichkeiten für Wind-/Regenmelder, Hupe, Signalleuchte und Lüftungstaster Service-Port-Schnittstelle zur erweiterten Konfiguration über PC Energieversorgung geprüft nach DIN EN 12101-10 Material Kunststoff Farbe: Grau Kompaktzentrale 2A Stahlblech Farbe: Verkehrsweiß RAL 9016 Kompaktzentrale 2A VdS Gehäuse: Metall Farbe: Grau Mechanische Eigenschaften Kompaktzentrale 2A Maße: (H x B x T) Typ 2A: 300 x 300 x 132 mm Gewicht: ca. 6 kg inkl. Akkus Kompaktzentrale 2A/M Maße: (H x B x T) Typ 2A/M: 300 x 300 x 111 mm Gewicht: ca. 6 kg inkl. Akkus Anschlussmöglichkeiten: 24 V DC Antriebe mit eigener Last- oder Endabschaltung mit einer gesamten Stromaufnahme von max. 2 A 10 RWA-Bedienstellen RBH/3A... 10 automatische Melder in 2-Leiter-Technik 10 externe Lüftungstaster Auf/Stop/Zu (mit oder ohne Auf-Anzeige) Erweiterbar durch ein Zusatzmodul TRZ/WRMAS-Basic zum Anschluss von einem Wind-/Regenmelder WRM/2 24V oder 1 Regenmelder (RM/2 24V), je einen Anschluss für potenzialfreie Meldung: RWA ausgelöst (Schließer) und Störung (Öffner); 24 V / max. 0,5 A

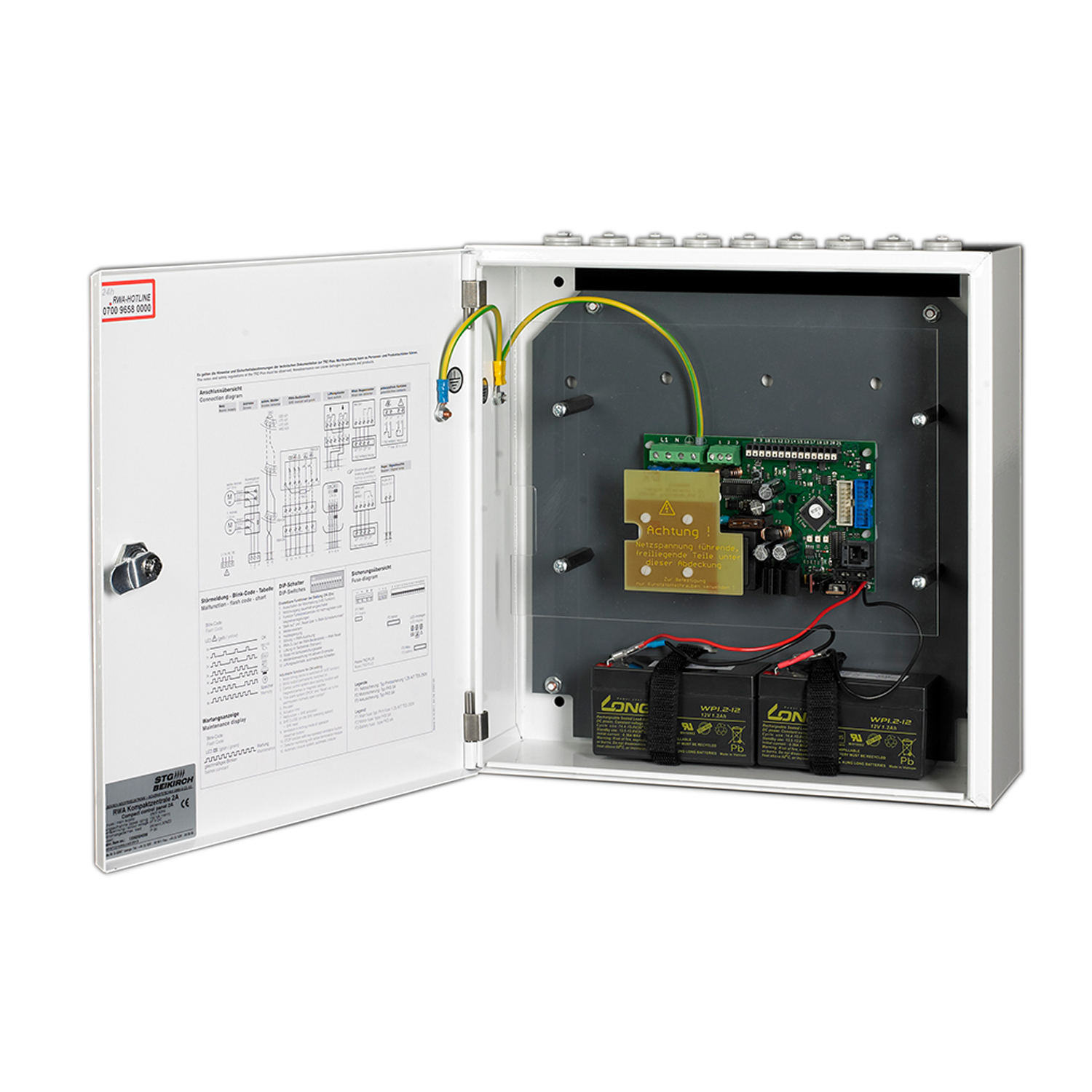

RWA Kompaktzentrale 2A VdS 24 V DC Rauchabzugsanlage für den elektromotorischen Rauchabzug und die tägliche Lüftung, vorzugsweise zur Verwendung in Treppenräumen  Vorteile / Merkmale: 2 A Stromabgabe Aufputz-Ausführung inklusive der Funktion “tägliches Lüften” eine RWA-Gruppe (RG) und eine Lüftungsgruppen (LG) einstellbare Sonderfunktion PC Service-Port-Schnittstelle für erweiterte Konfigurationsmöglichkeiten eingebauter Wartungstimer eingebaute Stromversorgung 230 V AC / 24 V DC, mit Notstromakkus, Haltebügel und Ladeteil für 72 Stunden Betriebsbereitschaft bei Netzausfall erweiterbar durch optionale Zusatzmodule TÜV, Registrier-Nr. 44 780 09 375661 nach DIN EN 61010-1; DIN EN 61010:2002-11; DIN EN 61010:2004-01  Material: Gehäuse: Kunststoff Farbe Grau  Anschlussmöglichkeiten: 24 V DC Antriebe mit eigener Last- oder Endabschaltung mit einer gesamten Stromaufnahme von max. 2 A 10 RWA-Bedienstellen RBH/3A... 10 automatische Melder in 2-Leiter-Technik 10 externe Lüftungstaster Auf/Stop/Zu (mit oder ohne Auf-Anzeige) Erweiterbar durch ein Zusatzmodul TRZ/WRMAS-Basic zum Anschluss von einem Wind-/Regenmelder WRM/2 24V) oder 1 Regenmelder (RM/2 24V), je einen Anschluss für potenzialfreie Meldung: RWA ausgelöst (Schließer) undStörung (Öffner); 24 V / max. 0,5 A

Vorteile/Merkmale 4 A Stromabgabe inklusive der Funktion „tägliches Lüften“ eine RWA-Gruppe (RG) und zwei Lüftungsgruppen (LG) zwei Motorkreise Stromversorgung 24 V, Notstromakkus und Ladeteil, Parallelbetrieb, 72 Std.  Funktionserhalt bei Netzausfall Leitungsüberwachung der Melderkreise (autom. Melder und RWABedienstellen)  und der angeschlossenen Antriebe einstellbare Sonderfunktionen PC Service-Port-Schnittstelle für erweiterte Konfigurationsmöglichkeiten eingebauter Wartungstimer möglich verschließbarer Deckel (kein Schloss) im Aufputzgehäuse, mit optionalen UPputz-Rahmen aus Metall möglich TÜV Baumuster geprüft Anschlussmöglichkeiten 24 V DC Antriebe mit eigener Last- oder Endabschaltung, frei aufteilbar auf zwei Motorkreise 10 RWA-Bedienstellen RBH/3A... 10 automatische Melder in 2-Leiter-Technik 10 externe Lüftungstaster (mit/ohne Auf-Anzeige) je Lüftungsgruppe einen Wind-/Regenmelder (WRM/2 24V) oder 1 Regenmelder (RM/2 24V) potenzialfreie Weiterleitung RWA, Störung, und Wind-/ Regenmeldung über jeweils einen potenzialfreien Wechslerkontakt, max. 60 V / 0,5 A Technische Daten Elektrische Eigenschaften Primäre Energieversorgung Netzversorgungsspannung: 230 V AC/50 Hz, (±10 %), separat abgesichert Systemspannung: 27 V DC (Nenn) (–25 % /+10 %) Leistungsaufnahme: ca. 150 W bei 4 A Stromabgabe Leistungsaufnahme (Standby): < 5 W Anschlussklemme Schraubklemme: max. 2,5 mm² Sicherung: Netz: 230 V AC; T 3,15 A/H, Motorkreis FKS 10 A Sekundäre Energieversorgung Akku 2,2 Ah Stromabgabe nach 72 h im Notstrombetrieb 4 A für 180 sec.(nach DIN EN 12101-10) Ausgang: Spannung 27 V DC (Nenn), (–25 % /+10 %) geglättet Leistung Pmax = 108 W, Pmin = 0 W Strom (nenn): Antriebe: 4 A bei ED 30, Ausgang separat abgesichert,Haftmagnete: 1 A bei ED 100 Öffnungs-/Schließvorgang: Umpolung der Spannung Autom. Freischaltung AUF/ZU-Richtung: nach 3 Min. (im Lüftungsbetrieb) Leitungsüberwachung: über Dioden Anschlussklemme: max. 6 mm², Schraubklemme Sicherung: FKS 10 A Mechanische Eigenschaften 4A Maße: (H x B x T) Typ 4A: 300 x 300 x 132 mm Gewicht: ca. 6 kg inkl. Akkus 4A/M Maße:  Typ 4A/M: 300 x 300 x 111 mm Gewicht: ca. 6 kg inkl. Akkus Einbau und Umgebungsbedingungen Nenntemperatur: 20 °C Umgebungstemperatur: –5 °C bis +40 °C Schutzart Typ 4A: IP 44

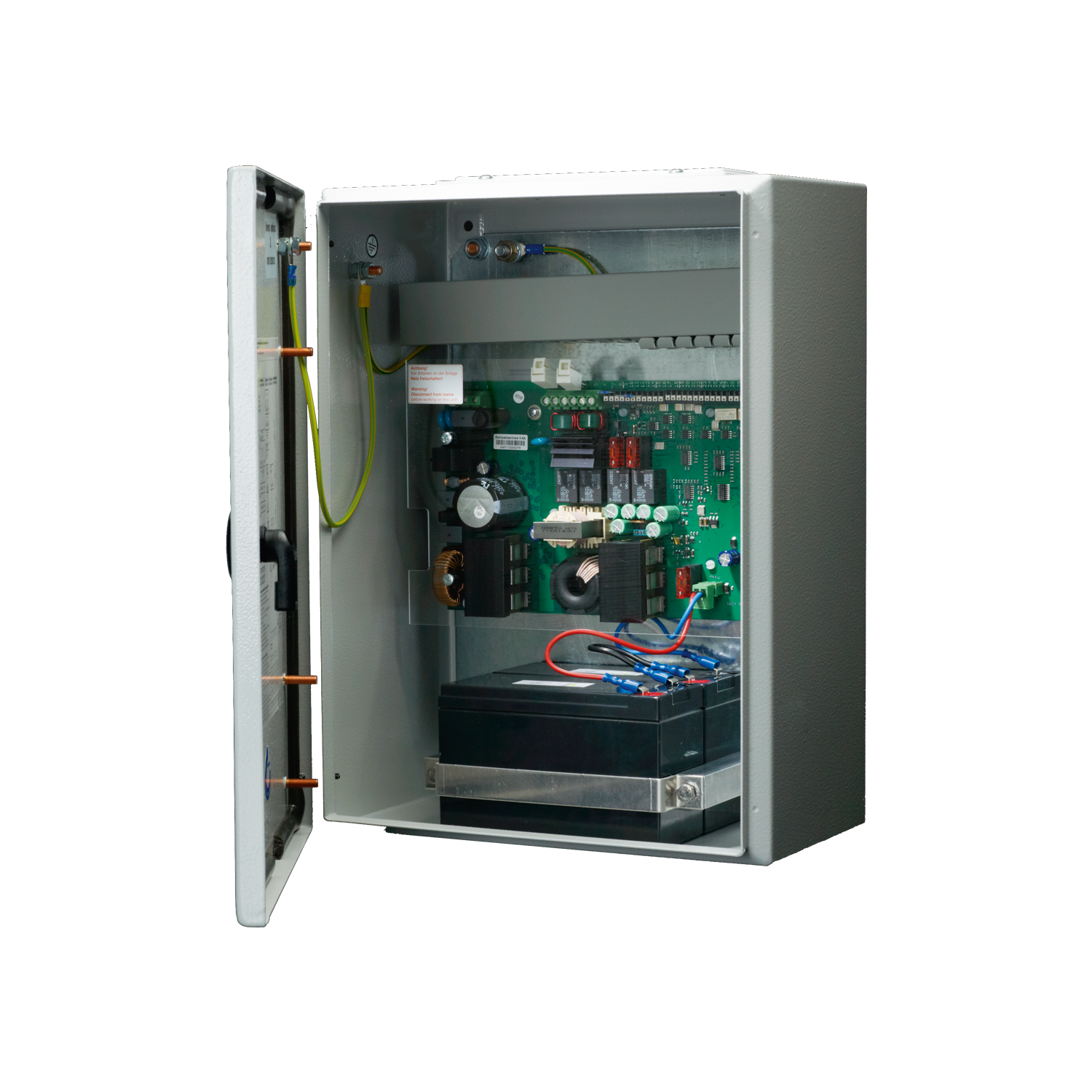

Vorteile/Merkmale 8 A Stromabgabe inklusive der Funktion „tägliches Lüften“ eine RWA-Gruppe (RG) und zwei Lüftungsgruppen (LG) zwei Motorkreise Stromversorgung 24 V, Notstromakkus und Ladeteil, Parallelbetrieb, 72 Std.  Funktionserhalt bei Netzausfall Leitungsüberwachung der Melderkreise (autom. Melder und RWA-Bedienstellen) und der angeschlossenen Antriebe einstellbare Sonderfunktionen PC Service-Port-Schnittstelle für erweiterte Konfigurationsmöglichkeiten eingebauter Wartungstimer verschließbarer Deckel (kein Schloss) im Aufputzgehäuse, mit optionalen Unterputz-Rahmen aus Metall TÜV Baumuster geprüft Anschlussmöglichkeiten 24 V DC Antriebe mit eigener Last- oder Endabschaltung, frei aufteilbar auf zwei Motorkreise 10 RWA-Bedienstellen RBH/3A... 10 automatische Melder in 2-Leiter-Technik 10 externe Lüftungstaster (mit/ohne Auf-Anzeige) je Lüftungsgruppe einen Wind-/Regenmelder (WRM/2 24V) oder 1 Regenmelder (RM/2 24V) potenzialfreie Weiterleitung RWA, Störung, und Wind-/ Regenmeldung über jeweils einen potenzialfreien Wechslerkontakt, max. 60 V / 0,5 A Technische Daten Elektrische Eigenschaften Primäre Energieversorgung Netzversorgungsspannung: 230 V AC/50 Hz, (±10 %), separat abgesichert Systemspannung: 27 V DC (Nenn) (–25 % /+10 %) Leistungsaufnahme: ca. 150 W bei 8 A Stromabgabe Leistungsaufnahme (Standby): < 5 W Anschlussklemme Schraubklemme: max. 2,5 mm² Sicherung: Netz: 230 V AC; T 3,15 A/H, Motorkreis FKS 10 A Sekundäre Energieversorgung Akku 2,4 Ah Stromabgabe nach 72 h im Notstrombetrieb 4 A für 180 sec.(nach DIN EN 12101-10) Ausgang: Spannung 27 V DC (Nenn), (–25 % /+10 %) geglättet Leistung Pmax = 108 W, Pmin = 0 W Strom (nenn): Antriebe: 8 A bei ED 30, Ausgang separat abgesichert, Haftmagnete: 1 A bei ED 100 Öffnungs-/Schließvorgang: Umpolung der Spannung Autom. Freischaltung AUF/ZU-Richtung: nach 3 Min. (im Lüftungsbetrieb) Leitungsüberwachung: über Dioden Anschlussklemme: max. 6 mm², Schraubklemme Sicherung: FKS 10 A Mechanische Eigenschaften Kompaktzentrale 8A Maße: (H x B x T) Typ 4A: 300 x 300 x 187 mm Gewicht: ca. 8 kg inkl. Akku  Kompaktzentrale 8A/M Maße: (H x B x T) Typ 4A: 400 x 300 x 180 mm Gewicht: ca. 14,9 kg inkl. Akku Einbau und Umgebungsbedingungen Nenntemperatur: 20 °C Umgebungstemperatur: –5 °C bis +40 °C Schutzart Typ 8A: IP 44  Anwendung der Zentrale: RWA und Lüftung Ausgangsstrom [A]: 8 Spannung Steuerung: 24 V DC Typ Steuerung: Kompaktzentrale Zulassungen und Nachweise: DIN EN 12101-10
