Linearantrieb M2/300-1000N/LA/RWA
Produktnummer:
64030300
Marke:
Kingspan STG GmbH
Produktinformationen für "Linearantrieb M2/300-1000N/LA/RWA"

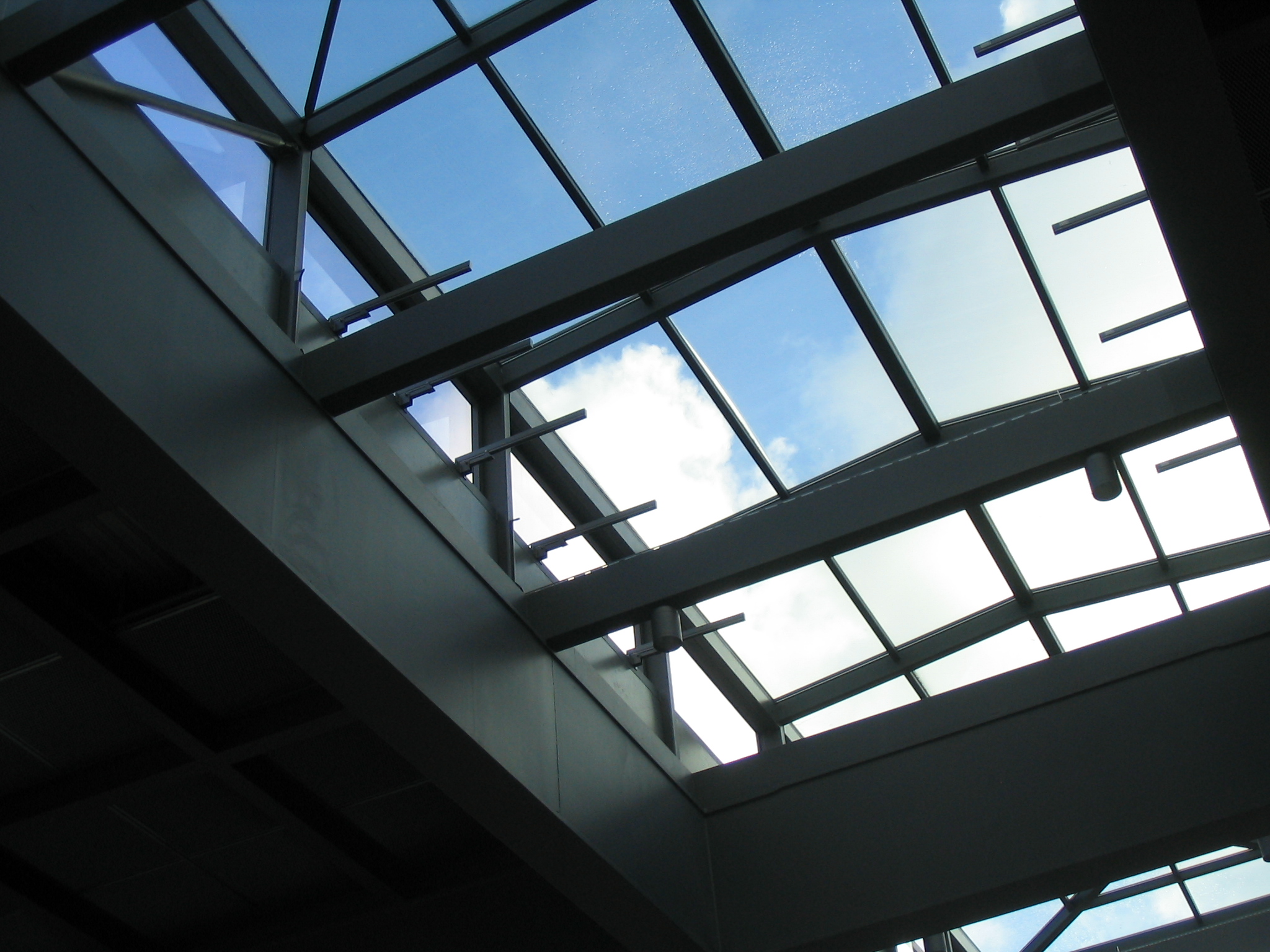

Für RWA und Lüftung
Besondere Merkmale
- Druck- und Zugkräfte bis 1000 N
- Synchronbetrieb mit mehreren Antrieben über Synchronmodule möglich
|
Technische Daten |
||
|
Ausführung |
M2/...-1000N/LA/EV1/RWA |
M2/...-1000N/SG/EV1/RWA |
|
Elektrische Eigenschaften |
||
|
Nennspannung |
24 V DC (-15 % /+25 %) |
|
|
Zulässige Welligkeit der Nennspannung |
2 Vss |
|
|
Nennstrom |
0,9 A |
|
|
Abschaltung |
integrierte |
extern über Synchronmodul |
|
Schutzklasse |
III |
|
|
Mechanische Eigenschaften |
||
|
Hublänge, ca. |
300, 500, 750 und 1000 mm |
|
|
Druckkraft |
max. 1000 N |
|
|
Zugkraft |
max. 1000 N |
|
|
Zuhaltekraft |
2000 N |
|
|
Laufgeschwindigkeit |
ca. 4,2 mm/s |
|
|
Einschaltdauer |
ED 30 (10 min) |
|
|
Lebensdauer |
> 10.000 Zyklen |
|
|
Maße (L x B x H) |
Hub < 749 mm: Hub > 750 mm: |
Hub < 749 mm: Hub > 750 mm: |
|
Elektrischer Anschluss |
||
|
Anschluss |
2 x 0,75 mm² |
2 x 1,5 mm² + 3 x 0,5 mm² |
|
Einbau und Umgebungsbedingungen |
||
|
Umgebungstemperatur |
–5 °C bis +75 °C |
|
|
Schutzart |
IP 44 |
|
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Zubehör
Kingspan STG GmbH
Zubehör Flügelbock FB 9/A
Flügelbock FB 9/A für M2, M9 und M1 1000 N
Merkmale:
Material: Zinkdruckguss
Sicherungsstift: Ø 6 mm
Bohrung Boden-/Augenschraube: Ø 6,2 mm
Max. zulässige Kraft: 1000 N
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Flügelbock FB 9/C
Flügelbock FB 9/C für M2, M9 und M1 1000 N
Merkmale:
Material: Stahl verzinkt
Sicherungsstift: Ø 8 mm
Bohrung Boden-/Augenschraube: Ø 8,2 mm
Max. zulässige Kraft: 1000 N
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Flügelbock FB 9/H
Flügelbock FB 9/H für Linearantrieb M2, M3 und M9
Merkmale:
Ähnlich wie FB9/A, aber mit entriegelbarem Querstift für Lüftungsanlagen
Material: Stahl verzinkt
Sicherungsstift: Ø 6 mm
Bohrung Augenschraube: Ø 6,2 mm
Max. zulässige Kraft: 1000 N
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Flügelbock FB 9/J
Flügelbock FB 9/J für M1, M2, M3 und M9
Merkmale:
Material: Stahl
Sicherungsstift: Ø 8 mm
Bohrung Augenschraube: Ø 8,2 mm
Max. zulässige Kraft: 1500 N
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Flügelbock FB 9/G für Lichtkuppeln
Flügelbock FB 9/G für die Montage von RWA Linearantrieb M2 500 N, RWA Linearantrieb M9 650 N und Lüftungsantrieb M3 500 N an einer Lichtkuppel
Merkmale:
Spezielle Ausführung für Lichtkuppeln bis 65 Kg
Material: Stahl verzinkt
Sicherungsstift: Ø 6 mm
Bohrung Augenschraube: Ø 6,2 mm
Max. zulässige Kraft: 650 N
Lieferumfang:1 x Flügelbock FB 9/G1 x Sechskantschraube M6 x 35-A23 x Unterlegscheiben 6,4 x 18 mm-A23 x Sechskantmutter M6-A22 x Sechskantschraube M6 x 10-02
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Schiebeklappkonsole K26/B
Schiebeklappkonsole K26/B für Linearantriebe der Serie M2 und M3
Merkmale:
Zur Montage des Antriebs mit seiner Schmalseite an Fensterrahmen, Lichtkuppeln etc.
Montage in der unteren Klemmführung.
Material: Aluminium, Edelstahl
Max. zulässige Kraft: 650 N
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Schiebeklappkonsole K26/B/XL
Schiebeklappkonsole K26/B/XL für Linearantriebe der Serie M2 und M3
Merkmale:
Zur Montage des Antriebs mit seiner Schmalseite an Fensterrahmen, Lichtkuppeln etc.
Montage in der unteren Klemmführung.
Material: Aluminium, Edelstahl
Max. zulässige Kraft: 1000 N
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Schiebeklappkonsole K27/B
Schiebeklappkonsole K27/B – Die ideale Befestigungslösung für Linearantriebe der Serien M2 und M3
Die Schiebeklappkonsole K27/B ist speziell für den Einsatz mit Linearantrieben der Serie M2 und M3 konzipiert und bietet eine robuste, flexible und montagefreundliche Befestigungslösung. Dank ihres intelligenten Designs ermöglicht sie eine einfache und schnelle Installation sowie eine platzsparende Integration in unterschiedliche Anwendungen.
Merkmale:
Höhenverstellbare Konsole zur Montage des Antriebs mit seiner Schmalseite an Fensterrahmen, Lichtkuppeln etc.
Vorzugsweise für schräge Lichtkuppel-Aufsatzkränze
Montage in der unteren Klemmführung
Material: Aluminium, Edelstahl
Max. zulässige Kraft: 650 N
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Schiebeklappkonsole K27/B/XL
Schiebeklappkonsole K27/B/XL für Linearantrieb M2 und M3
Merkmale:
Höhenverstellbare Konsole zur Montage des Antriebs mit seiner Schmalseite an Fensterrahmen, Lichtkuppeln etc.
Montage in der unteren Klemmführung
Material: Stahl, galvanisch verzinkt, Aluminium, Edelstahl
Max. zulässige Kraft: 1000 N
Technische Änderungen Stand 01/2019 vorbehalten; Abbildungen unverbindlich.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Klemmrahmenkonsole K28
Klemmrahmenkonsole K28 für Linearantrieb M2 und M3
Merkmale:
Für die universelle Anwendung
Inklusive zwei Spezial-Klemmschrauben für die seitlichen Klemmführungen
Besonders große Aufflagefläche für die Montage am Rahmen
Material: Stahl, galvanisch verzinkt
Max. zulässige Kraft: 650 N
HINWEIS: Konsole bitte Antriebstyp entsprechend auswählen.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Konsole mit Gewindestift K31
Konsole mit Gewindestift K31 für Linearantrieb M2 und M3
Merkmale:
Für Kipp- und Klappfenster, Dachklappen und Lichtkuppeln
Mit Bohrung und Gewindestift
Material: Stahl, verzinkt
Max. zulässige Kraft: 650 N
Material Stahl, verzinkt
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

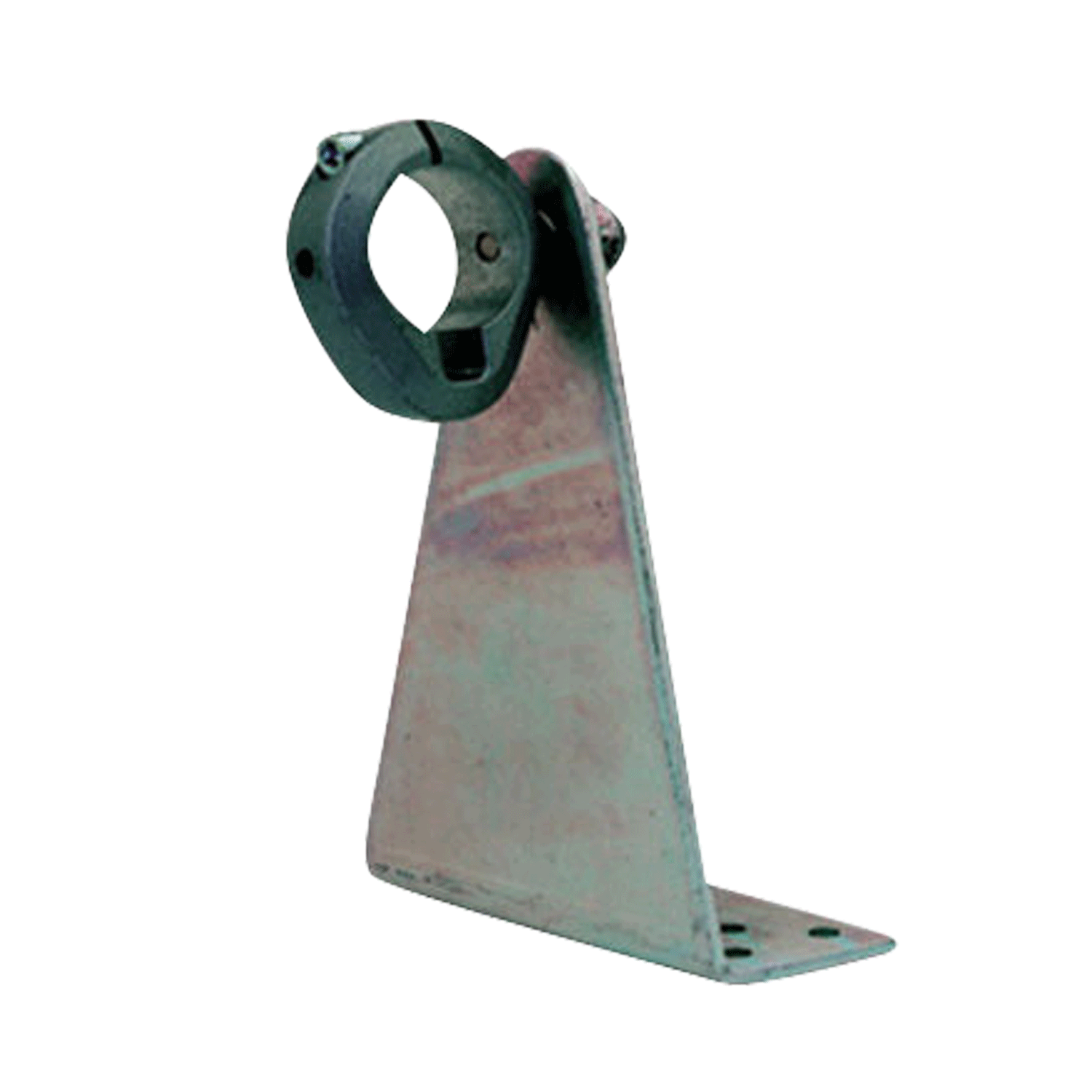

Zubehör Winkel-Klemmring-Konsole K9/MO-300
Ausführung:
300
Winkel-Klemmring-Konsole K9/MO für Linearantrieb M9
Klemmringmontage für Kipp-, Klapp- und Drehfenster in der Fassade, mit einem erforderlichen Öffnungswinkel bis ca. 60°
Mind. Platzbedarf zwischen Flügel und Laibung: 56 mm
Sicherungsstift Flügelbock: Ø 8 mm
Bohrung Augenschraube: Ø 8,2 mmDrehpunktabstand: 300 mm
Material: Stahl, verzinkt
Max. zulässige Kraft: 650 N
Achtung:Die Winkelkonsole sollte – von der Bandseite gemessen – über Fenstermitte montiert werden. Entsprechende Antriebe je nach Flügelgröße bitte gesondert bestellen.
Hinweis:Nur verwendbar bei Antrieben mit Bodenschraube.
Bitte folgende Teile bestellen: Flügelbock FB9/C (Artikelnummer 65609020)
und Winkelkonsole.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Winkelkonsole K9/M-120
Ausführung:
120
Winkelkonsole K9/M für Linearantrieb M9
Für Kipp-, Klapp- und Drehfenster, einwärts oder auswärts öffnend
Mind. Platzbedarf zwischen Flügel und Laibung: 45 mm
Sicherungsstift Flügelbock: Ø 6 mm
Befestigungsbolzen Winkelkonsole: Ø 8 mm
Erforderliche Bohrung Augenschraube: Ø 6,2 mm
Erforderliche Bohrung Bodenschraube: Ø 8,2 mmDrehpunktabstand: 120 mm
Material: Stahl, verzinkt
Max. zulässige Kraft: 650 N
Achtung:Die Winkelkonsole sollte – von der Bandseite gemessen – über Fenstermitte montiert werden. Entsprechende Antriebe je nach Flügelgröße bitte gesondert bestellen.Hinweis:Nur verwendbar bei Antrieben mit Bodenschraube.Bitte folgende Teile bestellen: Flügelbock FB9/A (
Artikelnummer 20301001)
und Winkelkonsole.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

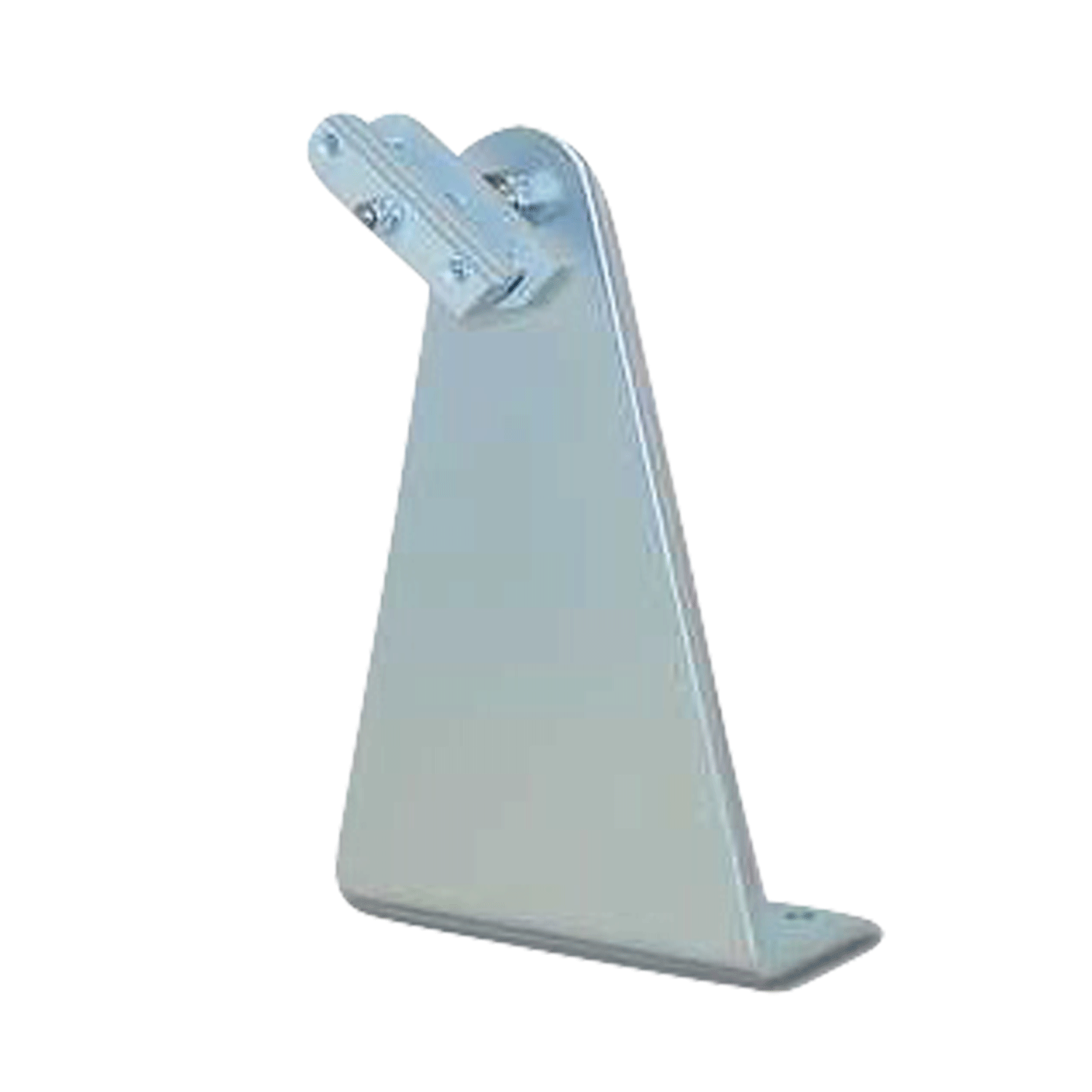

Winkelkonsole K9/M2-200
Ausführung:
200
Winkelkonsole K9/M2 für Linearantrieb M2 500N und M3 500N
Geeignet für Kipp-, Klapp- und Drehfenster, einwärts oder auswärts öffnend
Für Kipp- und Drehfenster, einwärts oder auswärts öffnend
Mind. Platzbedarf zwischen Flügel und Laibung: 48 mm
Sicherungsstift: Ø 6 mm
Bohrung Augenschraube: Ø 6,2 mmDrehpunktabstand: 200 mm
Material: Stahl, verzinkt
Max. zulässige Kraft: 500 N
Achtung:Die Winkelkonsole sollte nicht tiefer als halbe Fensterhöhe montiert werden. Entsprechende Antriebe je nach Flügelgröße bitte gesondert bestellen.
Bitte folgende Teile bestellen: Flügelbock FB9/A und Winkelkonsole. Artikelnummer: 2030101
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Winkelkonsole K9/M2-160
Ausführung:
160
Winkelkonsole K9/M2 für Linearantrieb M2 500N und M3 500N
Geeignet für Kipp-, Klapp- und Drehfenster, einwärts oder auswärts öffnend
Für Kipp- und Drehfenster, einwärts oder auswärts öffnend
Mind. Platzbedarf zwischen Flügel und Laibung: 48 mm
Sicherungsstift: Ø 6 mm
Bohrung Augenschraube: Ø 6,2 mmDrehpunktabstand: 160 mm
Material: Stahl, verzinkt
Max. zulässige Kraft: 500 N
Drehpunktabstand: 120 mm
Achtung:Die Winkelkonsole sollte nicht tiefer als halbe Fensterhöhe montiert werden. Entsprechende Antriebe je nach Flügelgröße bitte gesondert bestellen.
Bitte folgende Teile bestellen: Flügelbock FB9/A und Winkelkonsole. Artikelnummer: 2030101
Für Preise hier Anmelden/Registrieren
Elektrisches Zubehör
Kingspan STG GmbH
Synchronmodul SM3 1,A/1,0A/B
Ausführung:
M2 1000 N
Zum Betrieb von zwei Antrieben mit Signalgebern, ohne Endschalter, ohne eingebaute Lastabschaltung. Das Synchronmodul SM3 ist eine Gleichlauf- und Abschaltsteuerung für die synchrone Laufgeschwindigkeit von zwei identischen 24 V DC Linearantrieben an einem Öffnungselement (Flügel/Kuppel usw.). Die Ausführung des SM3 wird durch die Anwendung und die Stromaufnahme der Antriebe bestimmt.
Technische Daten
Ausführung
Synchronmodul SM3 1,A/1,0A/B
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
ca. 0,65 A
Abschaltung
integrierte, elektronische Lastabschaltung, Abschaltwert abh. vom angeschlossenen Antrieb, siehe auch Planungshilfe
Schutzklasse
III
Mechanische Eigenschaften
Maße (L x B x H)
110 x 66,7 x 110 mm
Elektrischer Anschluss
Anschluss
2 x 1,5 mm², 3 x 0,5 mm²
Anschlussklemmen
max. 6mm² für Motorzuleitung, max 2,5 mm² für Weiterleitung,max. 1,5 mm² für Antriebe und Signalleitungen
Sicherheitsabschaltung
bei Unterspannung < 17,5 V, Drahtbruch, Blockade nach 5 Ansteuerungen in gleicher Richtung
Max. Leitungslänge zwischen Steuereinheit und Antrieb
10 m
Potenzialfreier Meldekontakt
Ohmsche Last, max. 1A/60 V DC (SELV)
Einbau und Umgebungsbedingungen
Umgebungstemperatur
0 °C bis +70 °C
Schutzart
IP 54
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Für Preise hier Anmelden/Registrieren
