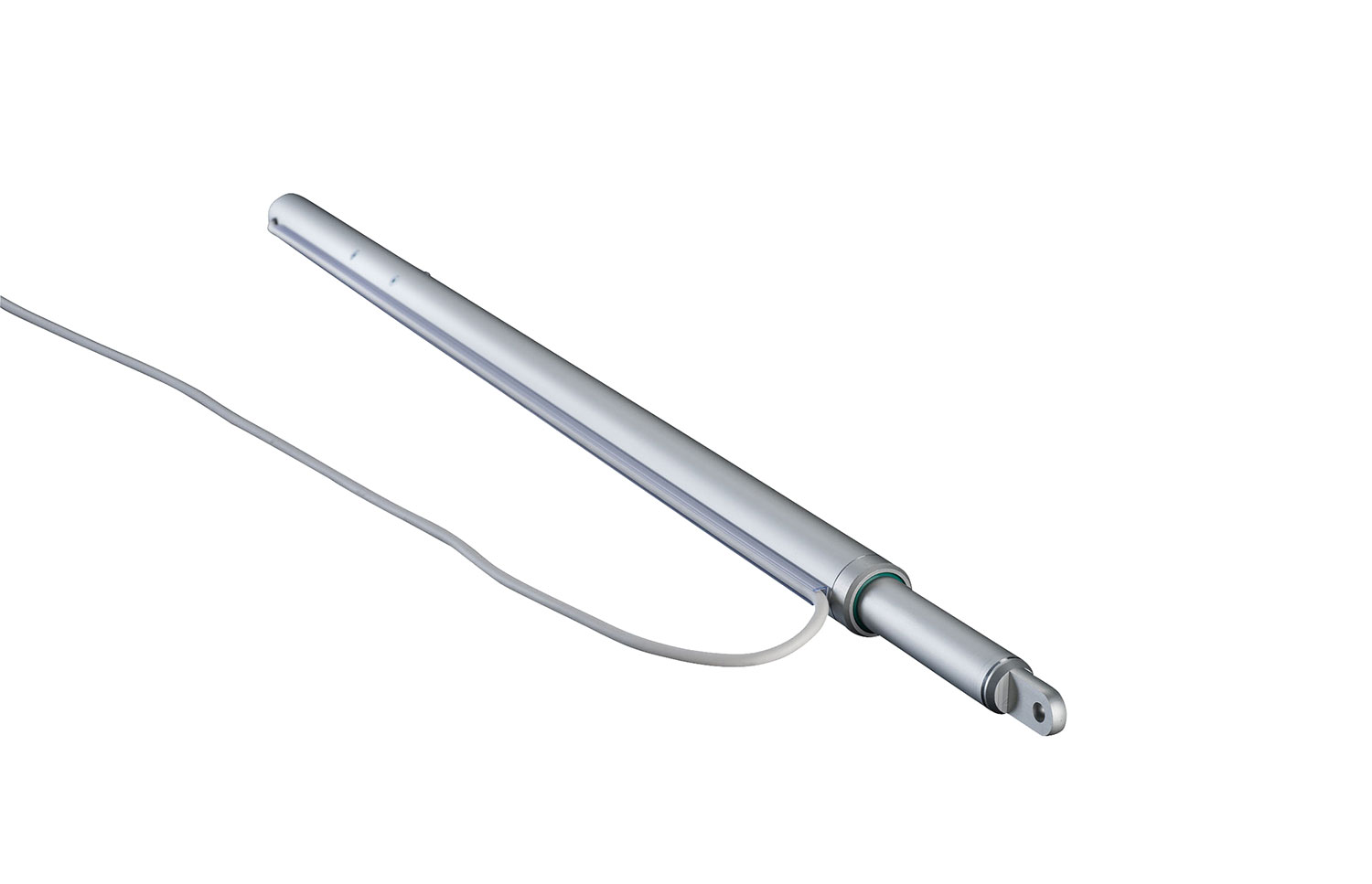

Linearantrieb M9/...-1000N/.../EV1/(WR)/RWA

Preis auf Anfrage

inkl. MwSt. zzgl. Versandkosten

Artikel-Nr.: 66001303

Für RWA und Lüftung Besondere Merkmale Auch als Typ Water Resistant (WR) speziell für... mehr

Menü schließen

Produktinformationen "Linearantrieb M9/...-1000N/.../EV1/(WR)/RWA"

Für RWA und Lüftung

Besondere Merkmale

Auch als Typ Water Resistant (WR) speziell für feuchte Klimaumgebungen erhältlich

Technische Daten
Ausführung	M9/...-1000N/LA/EV1/(WR)/RWA	M9/...-1000N/SG/EV1/RWA
Elektrische Eigenschaften
Nennspannung	24 V DC (-15 % /+25 %)
Zulässige Welligkeit der Nennspannung	2 Vss
Nennstrom	ca. 1 A
Abschaltung	intern	extern über Synchronmodul
Schutzklasse	III
Mechanische Eigenschaften
Hublänge, ca.	300, 500, 750, 1000 mm
Druckkraft	max. 1000 N
Zugkraft	max. 1000 N
Zuhaltekraft	2000 N
Laufgeschwindigkeit	ca. 3,8 mm/s
Einschaltdauer	ED 30 (10 min)
Lebensdauer	> 10.000 Zyklen
Maße (L x B x H)	(Hub + ca. 260 mm) x Ø 36 mm (Ø 44 mm bei Typ WR)
Elektrischer Anschluss
Anschluss	2 x 0,75 mm²	2 x 1,5 mm² + 3 x 0,5 mm²
Einbau und Umgebungsbedingungen
Umgebungstemperatur	–5 °C bis +75 °C, Typ WR: +5 °C bis +60 °C
Schutzart	IP 54, Typ WR: IP44 (zulässige Einbaulage: Schubstange oben, max 45° geneigt)

In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.

Mit unserem kostenlosen Tool finden Sie auf Grundlage der von Ihnen eingegebenen Daten zur Fensterautomation im Handumdrehen maßgeschneiderte Vorschläge zum passenden Antrieb für Ihre Anforderungenin in der Fassade oder am Dach.

Technische Änderungen vorbehalten; Abbildungen unverbindlich.
