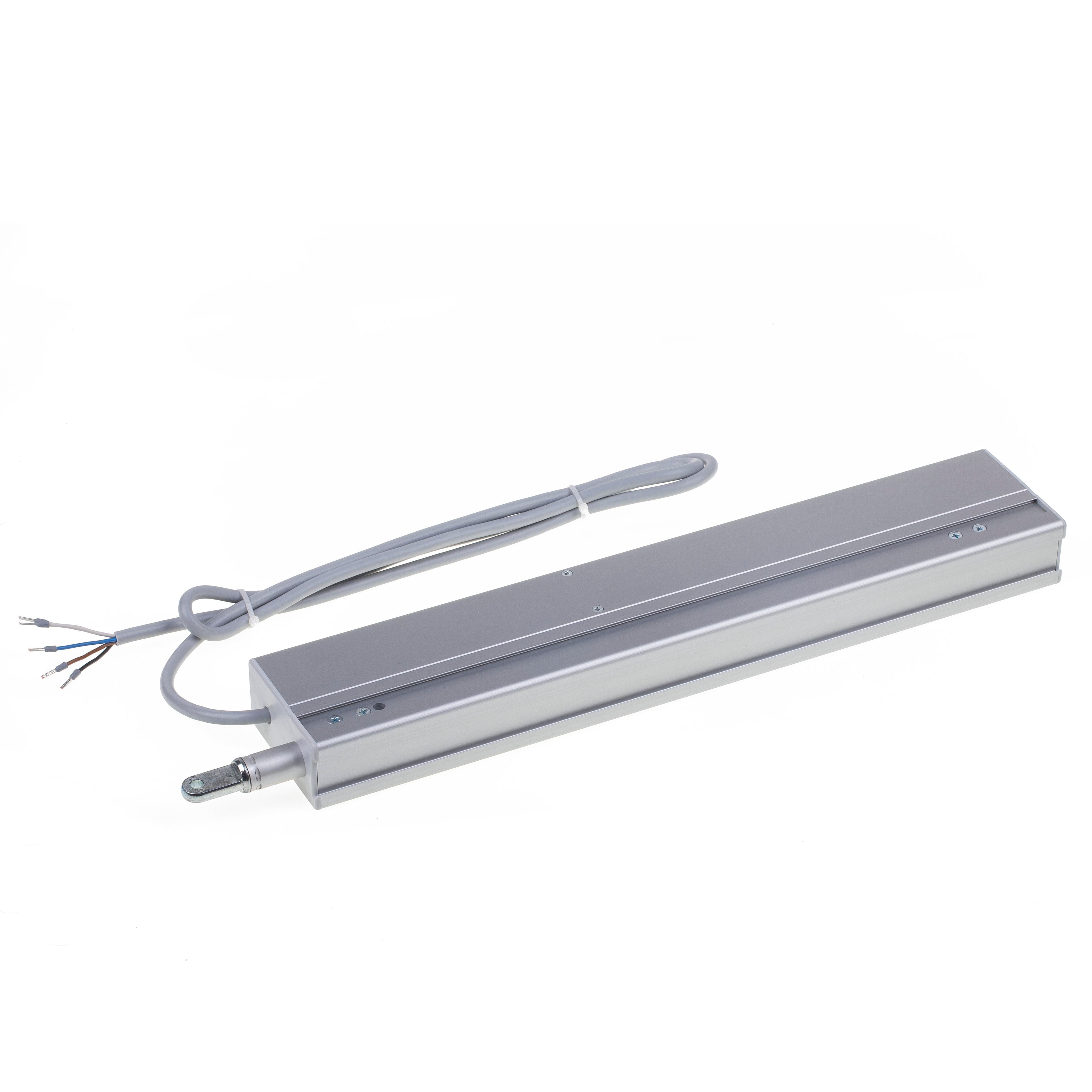

Linearantrieb M3/...-500: 250N/LA/EV1/AC
Für Lüftung
Besondere Merkmale
- Mit 230 V Netzspannung betrieben und ist somit ohne Vorschaltgerät
- Potenzialfreier Kontakt für Meldung "Nicht ZU" (Kontakt schließt bei Verlassen der Position ZU)
| Technische Daten | |
| Ausführung | M3/...-500N/LA/EV1/AC |
| Elektrische Eigenschaften | |
| Nennspannung | 230 V AC/50 Hz (-15 %/+10 %) |
| Nennstrom | ca. 0,2 A |
| Abschaltung | elektronische Lastabschaltung, eingebaut |
| Schutzklasse | II |
| Mechanische Eigenschaften | |
| Hublänge, ca. | 82, 300, 500 und 750 mm |
| Druckkraft | max. 500 N |
| Zugkraft | max. 250 N |
| Zuhaltekraft | 2000 N |
| Laufgeschwindigkeit | ca. 10 mm/s |
| Einschaltdauer | ED 30 (10 min) |
| Lebensdauer | > 10.000 Zyklen |
| Maße (L x B x H) | (Hub + ca. 133 mm) x 82,5 mm x 41 mm; Mindestbaulänge 433 mm |
| Elektrischer Anschluss | |
| Anschluss | 5 x 0,75 mm², Länge ca. 1,60 m, grau |
| Einbau und Umgebungsbedingungen | |
| Umgebungstemperatur | –5 °C bis +75 °C |
| Schutzart | IP 44 |
In Abhängigkeit der verwendeten Zentralen ist bei der Dimensionierung der Energieversorgung und zur Dimensionierung der Kabelquerschnitte der Motorzuleitungen mit erhöhten Strömen im Anlaufmoment zu rechnen. Ein funktionssicherer Betrieb ist bei Anschluss an entsprechende Steuerungen desselben Herstellers gewährleistet. Bei Betrieb an Steuerungen von Fremdherstellern ist eine Konformität auf Funktionssicherheit anzufragen.
Zum Betrieb an Netzspannung 230 V AC sind die Antriebe mit einem integrierten Schaltnetzteil ausgerüstet. Es müssen daher zum Ansteuern der Antriebe geeignete Schalt- und Relaiskontakte eingesetzt werden.
Technische Änderungen vorbehalten; Abbildungen unverbindlich.
Mit unserem kostenlosen Tool finden Sie auf Grundlage der von Ihnen eingegebenen Daten zur Fensterautomation im Handumdrehen maßgeschneiderte Vorschläge zum passenden Antrieb für Ihre Anforderungenin in der Fassade oder am Dach.
| Spannung-Antriebe: | 230 V AC |
| Anwendung der Antriebe: | Lüftung |
| Antriebs-Serie: | M3 |

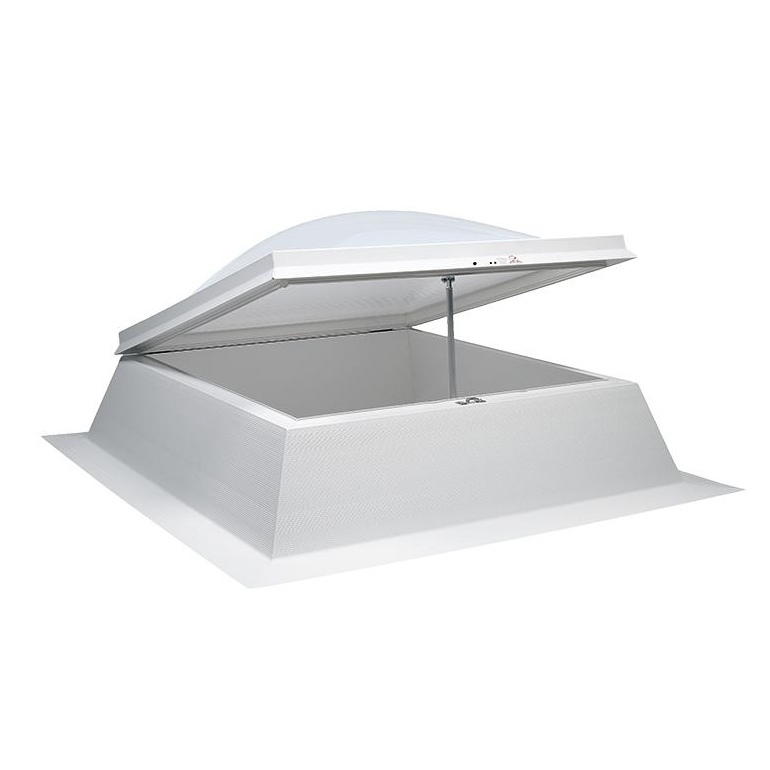

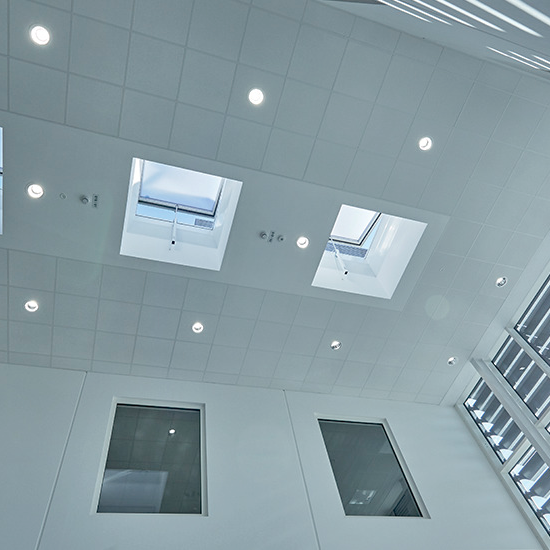

Welche Konsolen und Flügelböcke brauche ich für eine Montage an einer Lichtkuppel?

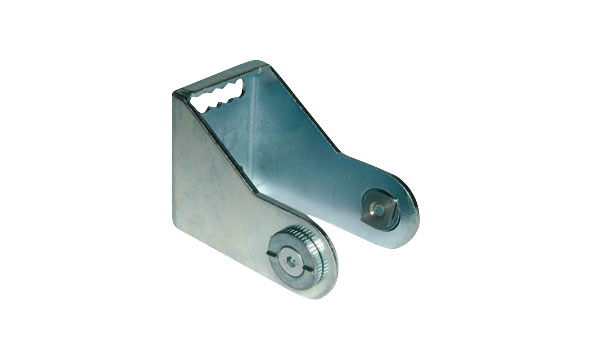

- Klemmrahmenkonsole K28/B, max. zulässige Kraft 650 N
- Flügelbock FB9/G
