Serie M2+M3
Kingspan STG GmbH

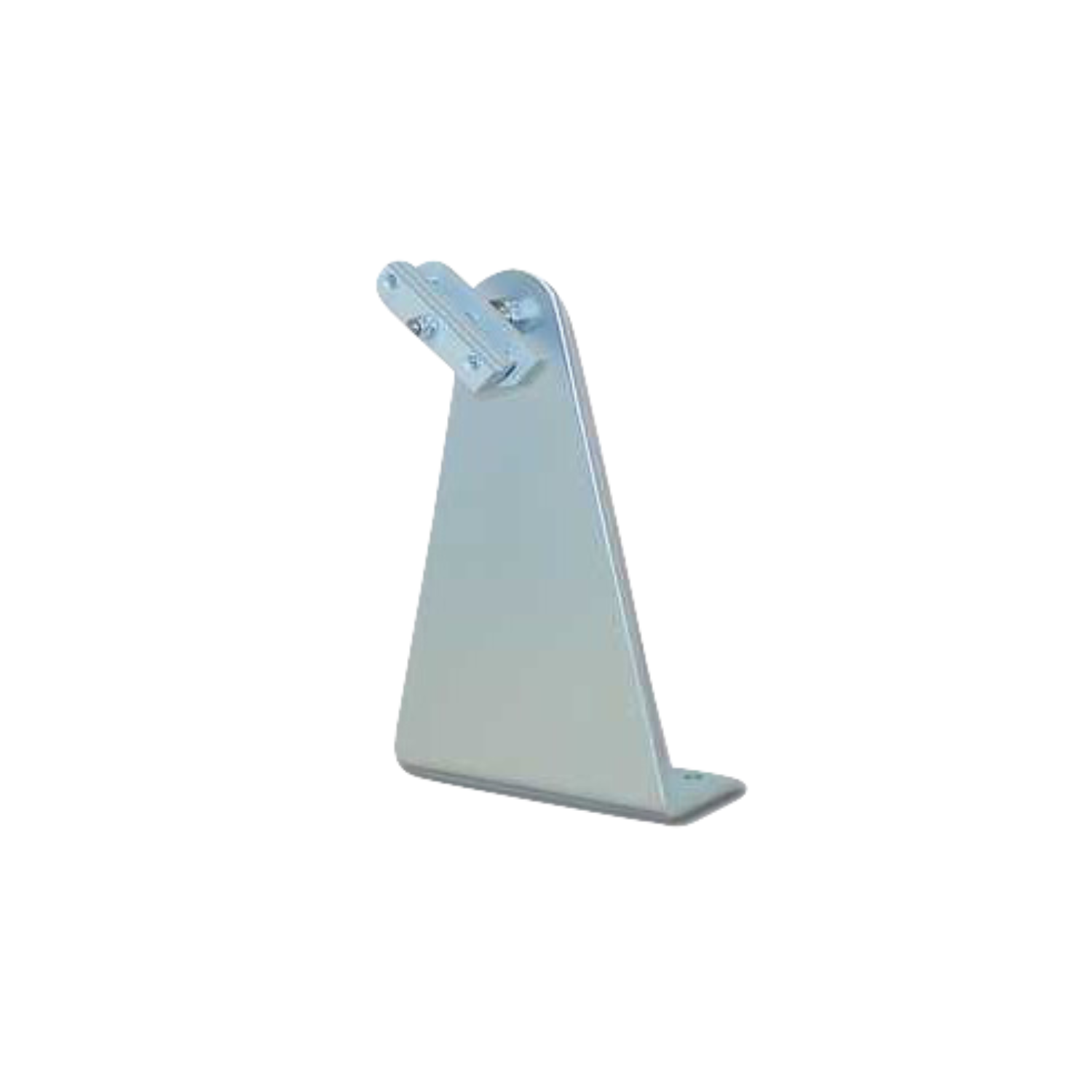

Zubehör Winkelkonsole K9/M2
Winkelkonsole K9/M2 für Linearantrieb M2 500N und M3 500N
Geeignet für Kipp-, Klapp- und Drehfenster, einwärts oder auswärts öffnend
Für Kipp- und Drehfenster, einwärts oder auswärts öffnend
Mind. Platzbedarf zwischen Flügel und Laibung: 48 mm
Sicherungsstift: Ø 6 mm
Bohrung Augenschraube: Ø 6,2 mm
Material: Stahl, verzinkt
Max. zulässige Kraft: 500 N
Achtung:Die Winkelkonsole sollte nicht tiefer als halbe Fensterhöhe montiert werden. Entsprechende Antriebe je nach Flügelgröße bitte gesondert bestellen.
Bitte folgende Teile bestellen: Flügelbock FB9/A und Winkelkonsole. Artikelnummer: 2030101
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Flügelbock FB 9/A
Flügelbock FB 9/A für M2, M9 und M1 1000 N
Merkmale:
Material: Zinkdruckguss
Sicherungsstift: Ø 6 mm
Bohrung Boden-/Augenschraube: Ø 6,2 mm
Max. zulässige Kraft: 1000 N
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Flügelbock FB 9/C
Flügelbock FB 9/C für M2, M9 und M1 1000 N
Merkmale:
Material: Stahl verzinkt
Sicherungsstift: Ø 8 mm
Bohrung Boden-/Augenschraube: Ø 8,2 mm
Max. zulässige Kraft: 1000 N
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Flügelbock FB 9/G für Lichtkuppeln
Flügelbock FB 9/G für die Montage von RWA Linearantrieb M2 500 N, RWA Linearantrieb M9 650 N und Lüftungsantrieb M3 500 N an einer Lichtkuppel
Merkmale:
Spezielle Ausführung für Lichtkuppeln bis 65 Kg
Material: Stahl verzinkt
Sicherungsstift: Ø 6 mm
Bohrung Augenschraube: Ø 6,2 mm
Max. zulässige Kraft: 650 N
Lieferumfang:1 x Flügelbock FB 9/G1 x Sechskantschraube M6 x 35-A23 x Unterlegscheiben 6,4 x 18 mm-A23 x Sechskantmutter M6-A22 x Sechskantschraube M6 x 10-02
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Flügelbock FB 9/H
Flügelbock FB 9/H für Linearantrieb M2, M3 und M9
Merkmale:
Ähnlich wie FB9/A, aber mit entriegelbarem Querstift für Lüftungsanlagen
Material: Stahl verzinkt
Sicherungsstift: Ø 6 mm
Bohrung Augenschraube: Ø 6,2 mm
Max. zulässige Kraft: 1000 N
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Flügelbock FB 9/J
Flügelbock FB 9/J für M1, M2, M3 und M9
Merkmale:
Material: Stahl
Sicherungsstift: Ø 8 mm
Bohrung Augenschraube: Ø 8,2 mm
Max. zulässige Kraft: 1500 N
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Klemmrahmenkonsole K28
Klemmrahmenkonsole K28 für Linearantrieb M2 und M3
Merkmale:
Für die universelle Anwendung
Inklusive zwei Spezial-Klemmschrauben für die seitlichen Klemmführungen
Besonders große Aufflagefläche für die Montage am Rahmen
Material: Stahl, galvanisch verzinkt
Max. zulässige Kraft: 650 N
HINWEIS: Konsole bitte Antriebstyp entsprechend auswählen.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Klemmrahmenkonsole K29
Klemmrahmenkonsole K29/B für Linearantrieb M2 und M3
Merkmale:
Ausführung wie K28/B, jedoch in gekröpfter Ausführung und mit zwei Montagehöhen
Mit zwei Spezial-Klemmschrauben für die
seitlichen Klemmführungen
Material: Stahl, pulverbeschichtet
Max. zulässige Kraft: 650 N
HINWEIS: Konsole bitte Antriebstyp entsprechend auswählen.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Konsole mit Gewindestift K31
Konsole mit Gewindestift K31 für Linearantrieb M2 und M3
Merkmale:
Für Kipp- und Klappfenster, Dachklappen und Lichtkuppeln
Mit Bohrung und Gewindestift
Material: Stahl, verzinkt
Max. zulässige Kraft: 650 N
Material Stahl, verzinkt
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Schiebeklappkonsole K26/B
Schiebeklappkonsole K26/B für Linearantriebe der Serie M2 und M3
Merkmale:
Zur Montage des Antriebs mit seiner Schmalseite an Fensterrahmen, Lichtkuppeln etc.
Montage in der unteren Klemmführung.
Material: Aluminium, Edelstahl
Max. zulässige Kraft: 650 N
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Schiebeklappkonsole K26/B/XL
Schiebeklappkonsole K26/B/XL für Linearantriebe der Serie M2 und M3
Merkmale:
Zur Montage des Antriebs mit seiner Schmalseite an Fensterrahmen, Lichtkuppeln etc.
Montage in der unteren Klemmführung.
Material: Aluminium, Edelstahl
Max. zulässige Kraft: 1000 N
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Zubehör Schiebeklappkonsole K27/B
Schiebeklappkonsole K27/B – Die ideale Befestigungslösung für Linearantriebe der Serien M2 und M3
Die Schiebeklappkonsole K27/B ist speziell für den Einsatz mit Linearantrieben der Serie M2 und M3 konzipiert und bietet eine robuste, flexible und montagefreundliche Befestigungslösung. Dank ihres intelligenten Designs ermöglicht sie eine einfache und schnelle Installation sowie eine platzsparende Integration in unterschiedliche Anwendungen.
Merkmale:
Höhenverstellbare Konsole zur Montage des Antriebs mit seiner Schmalseite an Fensterrahmen, Lichtkuppeln etc.
Vorzugsweise für schräge Lichtkuppel-Aufsatzkränze
Montage in der unteren Klemmführung
Material: Aluminium, Edelstahl
Max. zulässige Kraft: 650 N
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

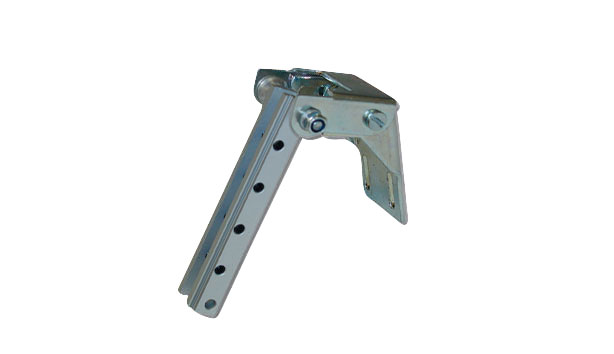

Zubehör Schiebeklappkonsole K27/B/XL
Schiebeklappkonsole K27/B/XL für Linearantrieb M2 und M3
Merkmale:
Höhenverstellbare Konsole zur Montage des Antriebs mit seiner Schmalseite an Fensterrahmen, Lichtkuppeln etc.
Montage in der unteren Klemmführung
Material: Stahl, galvanisch verzinkt, Aluminium, Edelstahl
Max. zulässige Kraft: 1000 N
Technische Änderungen Stand 01/2019 vorbehalten; Abbildungen unverbindlich.
