Kettenantriebsserie KCD
Der Modulare
Mit aufsteckbaren Funktionsmodulen
450 N | 600 N
Mit 24 V oder 230 V
Für RWA + Lüftung
FILTER
Produkte filtern
Serie KCD
Kingspan STG GmbH

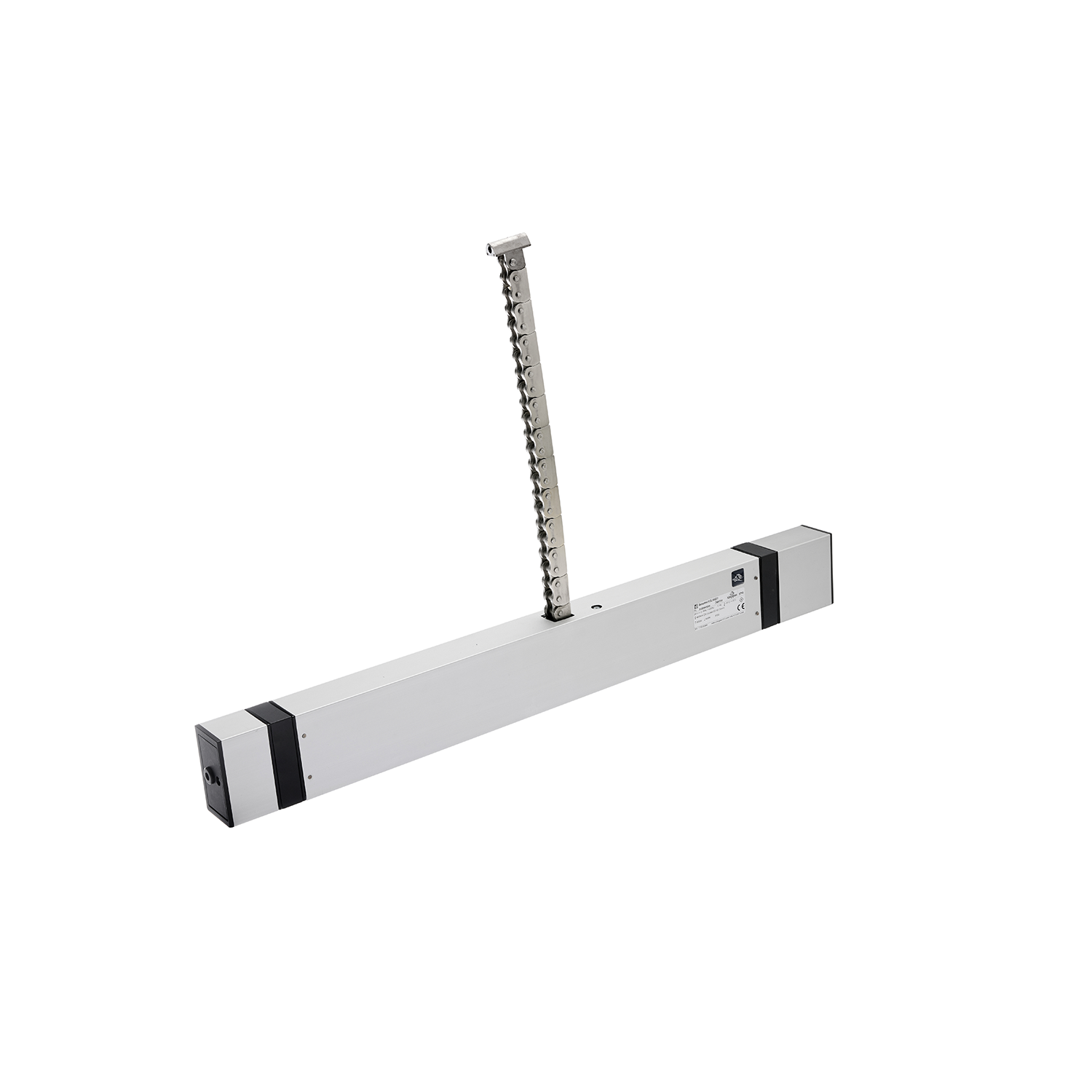

Kettenantrieb KCDL
Für RWA und Lüftung
Besondere Merkmale
Druck- und Zugkraft bis 600 N, besonders für den Einsatz im Dachbereich geeignet
Aufsteckbare Funktionsmodule für 24 V DC RWA, 24 V DC Lüftung, 230 V AC Lüftung
Ausstellweiten 400, 600, 800 und 1000 mm
AUF- und ZU-Meldung, potenzialfreie Meldekontakte in das Funktionsmodul RWA integriert
Einfache Montage durch mitgelieferte Bohrschablone
Konfigurationsmöglichkeiten
Begrenzen der Ausstellweite
Nullposition (Schließposition) neu suchen
Klemmschutzbereich einstellen (Schließgeschwindigkeit < 5 mm/s)
Technische Daten
Ausführung
KCDL/.../RWA
KCDL/.../Lüftung/DC
KCDL/.../Lüftung/AC
Elektrische Eigenschaften
Nennspannung
24 V DC (-15 % /+25 %)
230 V AC (-10 %/+10 %)
Zulässige Welligkeit der Nennspannung
2 Vss
-/-
Nennstrom
1,5 A
1,2 A
0,17 A
Abschaltung
elektronische Lastabschaltung
Schutzklasse
III
II
Mechanische Eigenschaften
Hublänge, ca.
KCDL/400: 21-400 mmKCDL/600: 21-600 mmKCDL/800: 21-800 mmKCDL/1000: 21-1000 mm
Druckkraft
600 N (siehe Kraft-Weg-Diagramm)
Zugkraft
600 N
Zuhaltekraft
3000 N
Laufgeschwindigkeit
Lüftung: 7 mm/sRWA: 15 mm/s (bei Hub 1000 mm, RWA: 17 mm/s)Klemmschutz: < 5 mm/s
Einschaltdauer
ED 30 (10 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
KCDL/400: 617 x 70 x 40 mmKCDL/600: 687 x 70 x 40 mmKCDL/800: 757 x 70 x 40 mmKCDL/1000: 827 x 70 x 40 mm
KCDL/400: 588 x 70 x 40 mmKCDL/600: 658 x 70 x 40 mmKCDL/800: 728 x 70 x 40 mmKCDL/1000: 798 x 70 x 40 mm
KCDL/400: 704 x 70 x 40 mmKCDL/600: 774 x 70 x 40 mmKCDL/800: 844 x 70 x 40 mmKCDL/1000: 914 x 70 x 40 mm
Elektrischer Anschluss
Anschluss
2 x 1 mm² + 4 x 0,25 mm², L = 3 m, 5 m, 10 m
3 x 0,75 mm², L = 5 m, 10 m
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +75 °C
Schutzart
IP 20
Zulassungen und Nachweise
Baumuster-geprüft
TÜV
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH

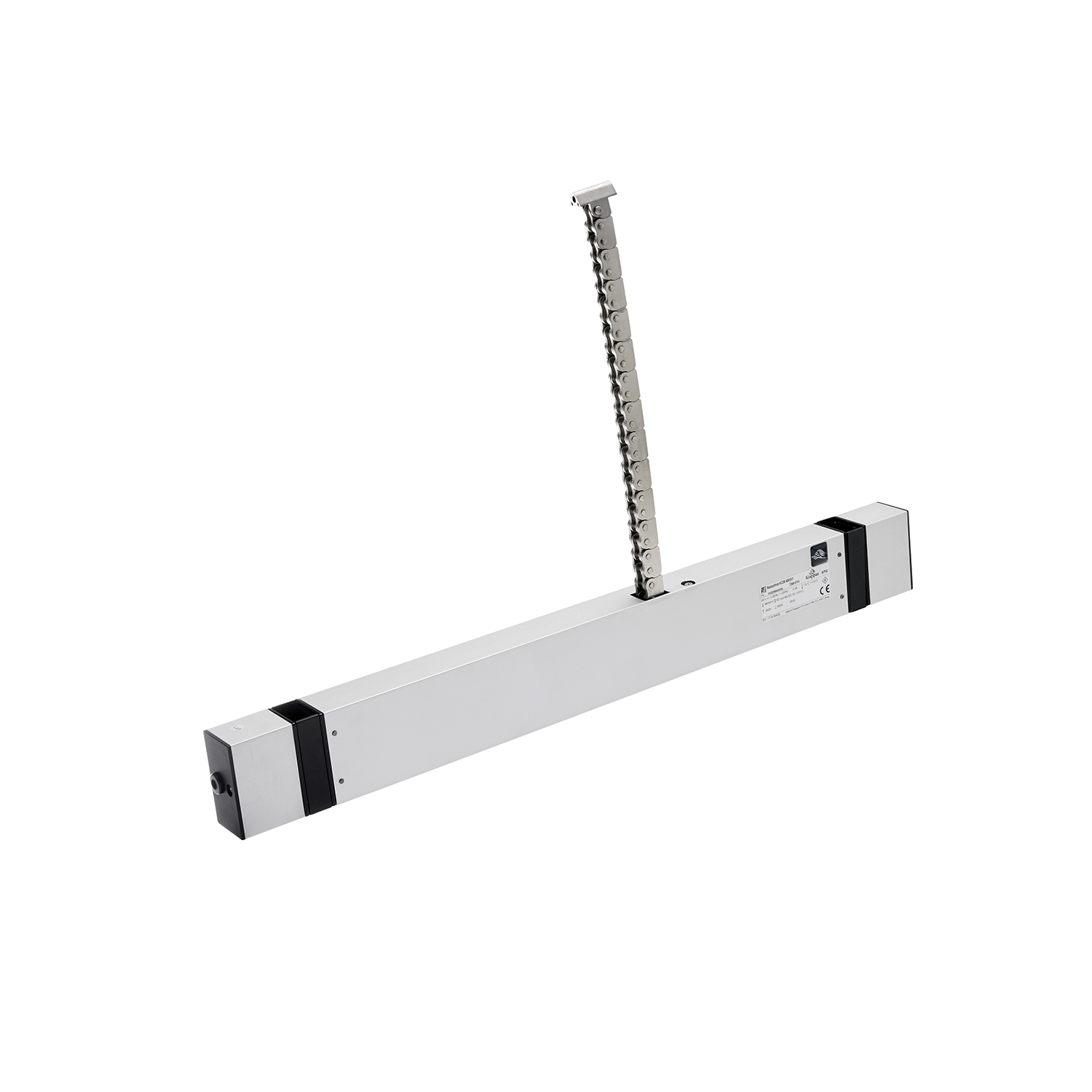

Kettenantrieb KCDM
Produktinformationen "Kettenantrieb KCDM" Für RWA und Lüftung Besondere Merkmale Druck- und Zugkraft bis 450 N Aufsteckbare Funktionsmodule für 24 V DC RWA, 24 V DC Lüftung, 230 V AC Lüftung Ausstellweiten 400, 600, 800 und 1000 mm AUF- und ZU-Meldung, potenzialfreie Meldekontakte in das Funktionsmodul RWA integriert Einfache Montage durch mitgelieferte BohrschabloneKonfigurationsmöglichkeiten Begrenzen der Ausstellweite Nullposition (Schließposition) neu suchen Klemmschutzbereich einstellen (Schließgeschwindigkeit < 5 mm/s)
