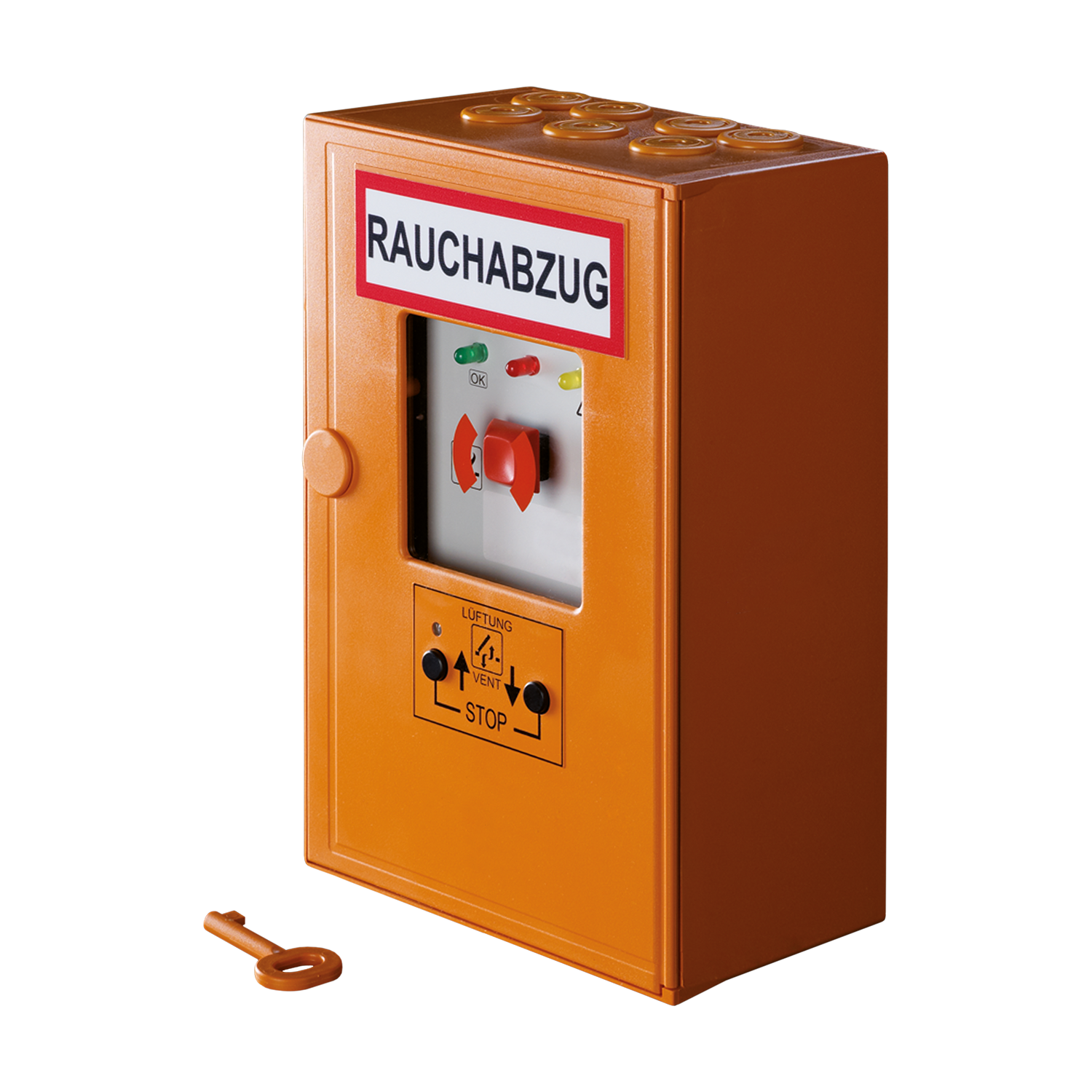

Treppenraumzentrale TRZ Plus Comfort

Eine Rauch- und Wärmeabzugsanlage dient dem vorbeugenden Brandschutz und sichert die Entrauchung im Brandfall. Ziel ist eine stabile, raucharme Luftschicht in Bodennähe, so dass Flucht- und Rettungswege sicher genutzt werden können und die Feuerwehr die Möglichkeit hat, den Brandherd schnell zu lokalisieren und das Feuer einzudämmen und zu löschen.

Ein geöffneter Rauchabzug leitet gleichzeitig auch Brandhitze ab, womit ein Flash Over (Selbstentzündung der heißen Brand- und Pyrolysegase) verhindert wird, was das Tragverhalten von tragenden oder trennenden Bauteilen erheblich verlängert sowie Sachwerte schützt durch die Verringerung von Rauchschäden z. B. an Lagergütern und Maschinen.

1. NRA - Natürlich wirkende Rauchableitung durch thermischen Auftrieb (elektromotorisch oder pneumatisch)

Die Verbrennungsprodukte gelangen über Öffnungen (Dach- oder Wand) gefahrlos ins Freie.

1. MRA - Maschineller Rauchabzug über Entrauchungs-/ Brandgasventilatoren

Während NRA den thermischen Auftrieb nutzen, um Rauchgase aus dem Gebäude zu leiten, saugen MRA den Rauch ab. Eine maschinelle Entrauchung kommt dann zum Einsatz, wenn die thermische Entrauchung ihre Grenzen erreicht, beispielsweise in fensterlosen oder sehr hohen Räumen oder dort, wo aufgrund der Gebäudestruktur die natürliche Auftriebskraft des Rauches nicht ausreichend wirksam wird. Maschinell wirkende Rauchabzugsanlagen stellen sofort die volle Leistung zur Verfügung. Durch den von Ventilatoren erzeugten Unterdruck werden Brandrauch und Brandzersetzungsprodukte über Entrauchungskanäle abgesaugt. Wie auch bei natürlichen Systemen muss das Nachströmen von Außenluft gewährleistet sein.

1. RDA - Rauchschutz-Druckanlagen halten Räume komplett rauchfrei durch kontrollierten Überdruck

Im deutschen Baurecht wird für Sicherheitstreppenräume in Hochhäusern und für innenliegende Treppenräume, in die kein Rauch eindringen darf, eine Rauchschutz-Druckanlage vorgeschrieben. Um das Eindringen von Rauch in die Flucht- und Rettungswege zu verhindern, baut eine RDA mittels Ventilatoren einen definierten Überdruck zu den angrenzenden Etagen auf. Dieser Überdruck wird ständig mit dem atmosphärischen Druck verglichen und nachgeregelt, damit die Fluchttüren ins Treppenhaus jederzeit noch von Hand geöffnet werden können. Gleichzeitig muss bei geöffneten Fluchttüren die Luft aus dem Treppenhaus mit mindestens 2 m/s in die Nutzungseinheit der Brandetage strömen, damit keine Rauchgase ins Treppenhaus gelangen.

• Die Rauchabzugsanlagen der verschiedenen Hersteller können mit den farbigen LED–Lampen ihre Zustände anzeigen. Bei Anlagen von Kingspan STG weist die LED-Anzeige auf folgenden Status der Anlage hin:
  • Betriebsbereitschaft: Die grüne LED steht für eine ordnungsgemäße Funktion der Rauchabzugsanlage.
  • Störung: Ist keine grüne LED-Lampe zu sehen, so liegt eine Störung vor. Zusätzlich wird die Störung durch das Blinken der gelben LED angezeigt:

1x Blinken = Netzausfall

2x Blinken = Akku-Störung

3x Blinken = Störung RWA-Bedienstellenlinie

4x Blinken = Störung Rauchmelderlinie

5x Blinken = Störung Motorzuleitung

• Wartungserinnerung: Abhängig vom Typ der RWA-Zentrale blinkt die grüne LED bei den 2A-, 4A- und 8A-Zentralen, bei der MZ3 blinkt die gelbe LED und die grüne leuchtet weiterhin und bei der EasyConnect leuchtet lediglich die Wartungstimer-LED in der Zentralentür.

Jede RWA-Zentrale von Kingspan STG bleibt bei einem abgelaufenen Wartungstimer weiterhin uneingeschränkt einsatzbereit.

Wenn der Wartungstimer einer RWA-Zentrale aktiv ist, soll dieser auf eine erforderliche Anlagenwartung aufmerksam machen. Da die Wartung mindestens 1x jährlich durchzuführen ist, erinnert die Steuerung selbstständig daran, diese Wartung durchführen zu lassen.
Da die ständige Betriebsbereitschaft der Anlage nur durch eine regelmäßige Wartung und Instandhaltung gewährleistet werden kann, ist diese Erinnerungsfunktion wichtig für die zu schützenden Menschen und Sachwerte.

• Rauch- und Wärmeabzugsanlagen sind Sicherheitsanlagen und dienen im Falle eines Brandes dem Schutz von Menschen und Sachwerten. Die ständige Betriebsbereitschaft der Anlage kann nur durch eine regelmäßige Wartung und Instandhaltung der technischen Bauteile gewährleistet werden. Daher müssen RWA-Anlagen mit ihren Betätigungs- und Steuerelementen, Öffnungsaggregaten, Energiezuleitungen und ihrem Zubehör in regelmäßigen Zeitabständen nach Angabe des Herstellers, mindestens jedoch jährlich, auf Funktionsfähigkeit und Betriebsbereitschaft geprüft, gewartet und nach Erfordernis instand gesetzt werden.

Vom Betreiber ist zwischen diesen Wartungsintervallen mindestens eine Sichtkontrolle durchzuführen, die, ebenso wie alle Wartungen und Instandsetzungen, im Betriebsbuch der RWA-Anlage dokumentiert werden müssen.

Indem der Betreiber durch die regelmäßige, fachgerechte Wartung seiner RWA-Anlagen für deren Funktionsfähigkeit Sorge trägt, verringert er ganz entscheidend die tatsächliche Schadensgefahr und zugleich sein Haftungsrisiko im Schadensfall. Er kann jederzeit dokumentieren, dass er seiner Verpflichtung, die RWA-Anlagen einsatz- und betriebsbereit zu halten, nachgekommen ist.

Installations- und Wartungsarbeiten dürfen nur von für die jeweilige RWA-Anlage qualifizierten Fachfirmen durchgeführt werden. Ein Facherrichter für Sicherheitstechnische Anlagen muss daher einen gültigen Sachkundenachweis für das zu errichtende bzw. zu wartende Produkt des entsprechenden Herstellers vorweisen können.

Für elektrische RWA-Anlagen ist desweiteren mindestens der Nachweis einer Elektrofachkraft erforderlich.

Nur eine fachgerecht projektierte, ausgeführte und gewartete Rauch- und Wärmeabzugsanlage kann im Ernstfall ihren hohen Schutzgrad erfüllen.

Die Funktionsbereitschaft Ihrer Anlage hat höchste Priorität! Daher ist es uns auch wichtig, dass die Erinnerung zur Wartung nur dann abgeschaltet werden kann, wenn die Anlage entweder durch bestens ausgebildetes Personal betreut wird oder der Betreiber über seine Pflicht, die Anlage funktionsbereit zu halten, von uns informiert wurde. Sehr oft kommt es nämlich vor, dass ohne eine Erinnerungsfunktion auf die Sicherheitsanlagen vergessen wird und diese dann trotz Anschaffungskosten und der Anforderung Schutz für Menschen und Sachwerte zu gewährleisten, gar nicht funktionstüchtig sind. Dies wiederum kann im Ernstfall fatale Auswirkungen für alle Beteiligten bedeuten.

Für natürliche Entrauchungsanlagen ist ein Funktionserhalt der Klassifizierung E30 grundsätzlich ausreichend. Diese Leitungen müssen entsprechend der DIN 4102 Teil 12 geprüft und zugelassen sein und die Verlegung muss nach Vorgaben der Leitungshersteller mit den entsprechenden Befestigungsmaterialien erfolgen.

Wenn bei RWA-Anlagen allerdings alle Leitungen, Verteiler und die Steuerung vollflächig durch Rauchmelder überwacht werden und die Melder bei Rauchdetektion die Anlagen automatisch auslösen, kann die E-Verkabelung ohne Funktionserhalt ausgeführt werden. Jeder andere leitungsführende Raum bzw. der Raum mit der RWA-Zentrale muss dann aber einen (oder mehrere) separaten Rauchmelder aufweisen.

Es können allerdings schutzzielbedingt in Gebäuden mit hohem Gefährdungspotenzial) für RWA-Anlagen auch baurechtliche Vorgaben bzgl. einer E60 oder E90 Verkabelung vorliegen, z. B. für Sonderbauten wie Krankenhäuser.

In jedem Fall ist es empfehlenswert, die Verlegeart der Leitungen zuvor mit den zuständigen Behörden abzusprechen.

Ja, das ist möglich. Je nach Anzahl der Zentralen entweder über ein Gruppensteuergerät (WRZ 10M-1G, max. 4 Stück) oder aber durch Kaskadierung des Wind-Regen-Signals von einer Masterzentrale auf mehrere Slavezentralen. Für detaillierte Informationen sprechen Sie uns an.

Um das Öffnen der Antriebe bei Alarmauslösung auch unter ungünstigen Umständen (z.B. bei angefrorenen Dichtungen) sicherzustellen, wird der „Auf-Befehl“ über einen Zeitraum von 30 Minuten nachgetaktet. Die Antriebe fahren 2 Minuten in Richtung „AUF“, kurz in Richtung „ZU“ und anschließend wieder 2 Minuten in Richtung „AUF“. Dieser Vorgang wird zyklisch in den 30 Minuten wiederholt.

Die maximal zulässige Leitungslänge beträgt ca. 300 m. Eventuell abweichende Angaben in unseren Technischen Dokumentationen (max. 100 m) sind veraltet und werden zur Zeit überarbeitet.

Bei Kingspan STG-Modulzentralen ist die Stromstärke einer Lüftungs- oder RWA-Gruppe nicht relevant.  Zu beachten ist die Belastung der entsprechenden Motorkreise/-linien. Diese können bei der MZ3 konfigurationsabhängig mit bis zu 20 Ampere belastet werden. Diese Motorkreise/-linien können beliebigen Lüftungs- oder RWA-Gruppen zugeordnet werden.
