Lüftungszentrale iVent/2 10A
Produktnummer:
13380000021
Marke:
Kingspan STG GmbH
Produktinformationen für "Lüftungszentrale iVent/2 10A"
Vorteile / Merkmale
- Eingebaute Standardfunktionen für die Lüftungssteuerung
- Merkmale Optische Anzeige für Fehler und Betriebsmeldungen

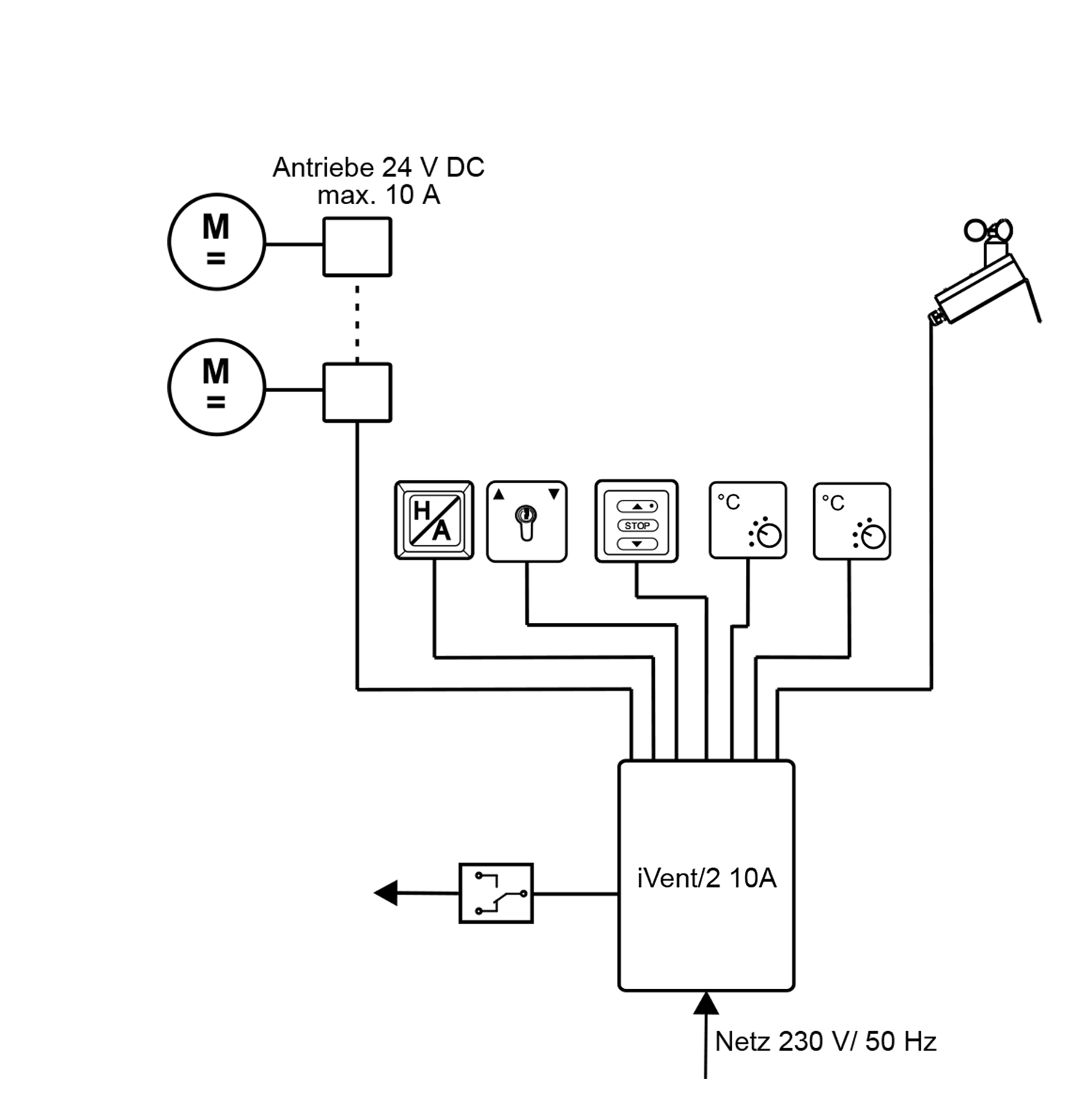

- Kaskadierung von mehreren iVent/2 10A mit Bedienung über einen oder mehrere Lüftungstaster möglich
- Funktionen für das Zusammenwirken mit einer Verschattung 1)
- Interne Funktionsüberwachung mit Fehlersignalisierung
- Inkl. Service-Port-Schnittstelle zur Konfiguration von erweitertenFunktionen über die PC Service-Port-Software wie beispielsweise:
- Zeitabhängige Hubbegrenzung 1)
- Automatische Lüftung über Temperatur 1)
- Automatisches Schließen nach eingestellter Zeit 1)
- Manuelle Lüftung im Impuls- oder Tastbetrieb (Totmann) 1)
- Änderung der Eigenschaften für die Betriebsanzeigen 1)
- Einstellbare Pausenzeit bei Umpolung der Antriebsspannung 1)
- Übergeordnete Schließfunktion bei Regen
1) Funktionsumfang nur über ein Notebook/PC mit installierter Service-Port-Software und Verbindungskabel möglich.
Einsatzbereiche
- Natürliche Be- und Entlüftung
Technische Daten
Elektrische Eigenschaften
Primäre Energieversorgung
- Betriebsspannung: 230 V AC / 50-60 Hz
- Leistungsaufnahme: Max. 310 W (je nach Ausgangslast)
- Leistungsaufnahme (Standby): Max. 7 W
- Anschlussklemme: Max. 2,5 mm², Federklemme
- Sicherung: 3,15 A/T (nicht wechselbar)
- Spannung: 27,5 V DC (- 15 % / + 10 %)
- Welligkeit: 0,3 Vss
- Strom: 10 A bei ED 30 % (10 min); 4 A bei ED 100 %
- Anschlussklemme: Max. 2,5 mm², Federklemme
- Sicherung: FKS 10 A / 32 V
- Spannung: 27,5 V Strom: Max. 100 mA, 100% ED
- Anschlussklemme: Max. 1,5 mm², Federklemme
- Leitungsüberwachung: Nein
- max. Anzahl: Abhängig von der Stromaufnahme
- Sicherung: Über Motorsicherung
- Spannung: 27,5 V
- Strom: Max. 500 mA, 100 % ED
- Anschlussklemme: Max. 1,5 mm², Federklemme
- Leitungsüberwachung: Nein
Mechanische Eigenschaften
- Maße (B x H x T): 175 x 250 x 75 mm, ohne Verschraubungen,
- Gewicht: ca. 1,6 kg
- Gehäuse: Polycarbonat Farbe: Grau, Deckel transparent
- Halogenfrei: Ja Silikonfrei: Ja
- RoHS konform: Ja
- Zulässiger Temperaturbereich (Betrieb): 0 °C bis +50 °C
- Zulässiger Temperaturbereich (Lagerung/Transport): -25 °C bis +75 °C
- Zulässige Luftfeuchtigkeit (Betrieb/Lagerung/Transport): 10 % bis 95 %
- Geeignet für Außenmontage: Nein
- Schutzart: IP 66 (Gehäuse
Zubehör
Kingspan STG GmbH
Lüftungstaster LTA 25/AP
Ausführung:
Aufputz
Technische Daten
Erforderl. Zuleitung: 2 x 2 x 0,8 mm²
Abmessungen: AP: 81 x 81 x 51 mm, UP: 81 x 81 x 7mm
Mit Sichtanzeige "AUF"
Einsetzbar für Steuerzentralen TRZ Plus 2A, TRZ Plus Comfort, Kompaktzentrale 4 A bzw. 8 A, Modulzentralen MZ2 + MZ3 und EasyConnect+
Hinweis: Maximal 10 Lüftungstaster parallel schaltbar.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Regenmelder RM/2 24V
Regenmelder RM/2 24V zum Anschluss an 24 V DC RWA- und Lüftungszentralen und 230 V AC Wind-Regenmeldezentralen. Mit eingebauter Auswertelektronik für Regenmeldung. Außentemperaturabhängige, beheizte Sensorfläche
Technische Daten
Versorgungsspannung: 20 – 30 V DC oder 20 – 28 V AC
Stromaufnahme: max. 110 mA
Stromaufnahme Standby: ca. 33 mA
Ausgang potenzialfreier Wechselkontakt: max. 30 V / 1 A
Anschlüsse: max. 2,5 mm²
Umgebungstemperaturbereich: –20 °C bis +60 °C
Lieferung inkl. Montagewinkel.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Wind- und Regenmelder WRM/2 24V
Wind- und Regenmelder WRM/2 24V zum Anschluss an 24 V DC RWA- und Lüftungszentralen und 230 V AC Wind-Regenmeldezentralen
Mit eingebauter Auswertelektronik für Wind- und Regenmeldung. Außentemperaturabhängige, beheizte Sensorfläche. Weiterleitung der Windimpulse über separaten Ausgang möglich.
Technische Daten
Versorgungsspannung: 20–30 V DC oder 20–28 V AC
Stromaufnahme: max. 110 mA
Stromaufnahme Standby: ca. 33 mA
Ausgang potenzialfreier Wechselkontakt: max. 30 V / 1 A
Anschlüsse: max. 2,5 mm²
Umgebungstemperaturbereich: –20 °C bis +60 °C
Lieferung inkl. Montagewinkel.
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Wahlschalter Hand/Automatik WHA-14/UP
Ausführung:
Unterputz
Technische Daten
Erforderl. Zuleitung: 2 x 2 x 0,8 mm² (bei 24 V), 4 x 1,5 mm² inkl. PE (bei 230 V)
Abmessungen: 81 x 81 x 51 mm (H X B x T)
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Wahlschalter Hand/Automatik WHA-14/AP
Ausführung:
Aufputz
Technische Daten
Erforderl. Zuleitung: 2 x 2 x 0,8 mm² (bei 24 V), 4 x 1,5 mm² inkl. PE (bei 230 V)
Abmessungen: 81 x 81 x 51 mm (H X B x T)
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
LM/2/500-200N/S/RWA
Farben:
RAL 9006 (Silber)
|
Hubweite:
500
Für RWA und Lüftung
Besondere Merkmale
Parallelbetrieb mehrerer Antriebe an einem Flügel mit intergrierter Tandem- (LM/2) bzw. Synchronsteuerung (LM/EasyDrive/2) möglich
Technische Daten
Ausführung
LM/2/350-150N/.../RWA
LM/2/500-200N/.../RWA
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
0,5 A bei 200 N
Abschaltung
integrierte, elektronische Lastabschaltung
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
350 mm
500 mm
Druckkraft
150 N(siehe Kraft-Weg-Diagramm)
80 N(siehe Kraft-Weg-Diagramm)
Zugkraft
max. 200 N
Zuhaltekraft
max. 3000 N
Laufgeschwindigkeit
ca. 10 mm/s
Einschaltdauer
ED 30 (3 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
360,5 x 40,8 x 30 mm
442 x 40,8 x 30 mm
Elektrischer Anschluss
Anschluss
3 x 0,75 mm², Länge ca. 3 m
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +60 °C
Schutzart
IP 20
Zulassungen und Nachweise
Baumuster-geprüft
TÜV
Für Preise hier Anmelden/Registrieren
Kingspan STG GmbH
Kettenantrieb LM/EasyDrive/2/500-200N/S
Farben:
RAL 9006 (Silber)
|
Hubweite:
500
Für RWA und Lüftung
Besondere Merkmale
Bis zu 4 Antriebe plus 2 Riegelantriebe synchronisierbar
Synchronisierung und Referenzfahrt ohne EasyDrive-Software durchführbar
Hub, Geschwindigkeit, Kraft: für AUF/ZU per EasyDrive-Software getrennt einstellbar
Meldekontakt integriert, Funktion konfigurierbar
Zwei Anschlussklemmen für einfache Verbindung zwischen den Antrieben
Einstellbare Dichtschlussentlastung
Technische Daten
Ausführung
LM/2/350-200N/.../RWA
LM/2/500-200N/.../RWA
Elektrische Eigenschaften
Nennspannung
24 V DC (-20 % /+25 %)
Zulässige Welligkeit der Nennspannung
2 Vss
Nennstrom
0,55 A bei 200 N
Abschaltung
integrierte, elektronische Lastabschaltung
Schutzklasse
III
Mechanische Eigenschaften
Hublänge, ca.
21-350 mm(einstellbar)
21-500 mm(einstellbar)
Druckkraft
(einstellbar)200 N(siehe Kraft-Weg-Diagramm)
(einstellbar)80 N(siehe Kraft-Weg-Diagramm)
Zugkraft
max. 200 N (einstellbar)
Zuhaltekraft
max. 3000 N
Laufgeschwindigkeit
4-10 mm/s (einstellbar)
Einschaltdauer
ED 30 (3 min)
Lebensdauer
> 10.000 Zyklen
Maße (L x B x H)
360,5 x 40,8 x 30 mm
442 x 40,8 x 30 mm
Elektrischer Anschluss
Anschluss
6-polig,Anschlusskabel nicht im Lieferumfang enthalten
Einbau und Umgebungsbedingungen
Umgebungstemperatur
–10 °C bis +60 °C
Schutzart
IP 20
Zulassungen und Nachweise
Baumuster-geprüft
TÜV
Für Preise hier Anmelden/Registrieren
